同有 NetStor 海量存储解决方案采用SAN结构

      在线部分－集中存储及双机系统

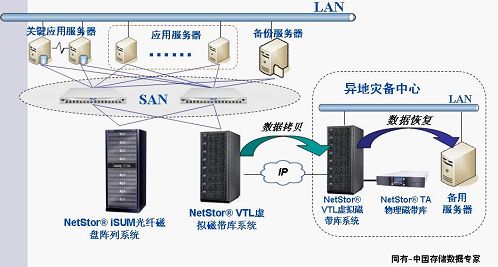

      本方案的集中存储系统采用SAN存储架构。在SAN系统中，各服务器、虚拟磁带库、磁盘阵列通过两个光纤交换机连接成一个SAN的结构。

      通过为每个服务器配置一个光纤主机适配器（HBA卡），可以将应用服务器和备份服务器通过不同的光纤交换机连接到SAN环境。关键的应用服务器需要考虑使用冗余通道，通道的冗余不仅提高了应用服务器访问存储设备的性能，同时也提高了对存储在SAN存储设备上关键数据的可访问性。所有需要实现冗余路径的应用服务器通过配置两个光纤主机适配器，分别连接到两个不同的交换机。新的服务器也可以采用同样的方式连接到SAN环境。

      配置一台NetStor ISUM光纤磁盘阵列做为集中存储设备，ISUM系列磁盘阵列；存储密度高；包括图形化、液晶屏在内的多种管理方式，采用中文管理界面；特别支持RAID6双盘校验技术；专有协处理芯片提升性能；支持广泛的异构平台和软硬件环境；支持多达8台主机直连；具备良好扩展能力。

      关键业务服务器安装ROSE HA软件，并作双机双工的容错方式。当系统启动后：Rose HA首先启动HA manager管理程序，然后启动必要的服务和代理程序来监控和管理系统服务。HA代理程序通过RS232或专用网络适配器来监控、监测、诊断和管理硬件、软件服务。

      离线部分－集中备份及容灾保护

      在本方案中，以 1台PC做为备份管理服务器，安装CommVault Galaxy备份软件。将CommVault介质服务器代理、磁带库及磁带机代理、客户端及数据库代理安装在相关服务器上。对网络上服务器及数据进行自动化的集中备份。

      备份设备的选择推荐使用NetStor VTL 虚拟磁带库，在CommVault备份软件内制定策略与NetStor VTL 虚拟磁带库配合，每天自动备份，免去了系统管理员每天更换磁带的工作，同时也避免了可能引发的人为失误。

      在异地建立灾备中心，通过两台虚拟磁带库间的复制功能，实现备份数据的异地灾难保护。为了实现数据的离线归档和长期保存，建议配置一台NetStor TA系列物理带库，通过CommVault的辅助拷贝功能，按策略定期将VTL上的数据定期拷贝到物理磁带内归档。

      如果主数据中心出现灾难性事件而毁坏，可在异地将关键数据恢复到备用服务器上，从而尽快恢复企业关键业务运行。
