前文再叙，书接上一回
校正对齐问题
你可以选择以下的方法之一来修正对齐的问题。记住，必须只是两种方法之一：
a.Navisphere LUN的对齐位移（offset）
b.使用分区工具
对任何特定的LUN，只要使用其中一种，不是两个。这个是我们经常要强调的。
同时，当设定一个metaLUN，只有那个base component需要分条的对齐（就是那个被其他LUN挂靠上去的LUN）。如果使用LUN的对齐位移，当metaLUN建立的时候，metaLUN的对齐位移也被设置了。当扩展一个metaLUN，不需要再调整了。如果用了分区工具的方法，这个调整只需要在用户第一次对LUN分区的时候来做。
用什么方式来做
当没有基于主机的程序在使用的时候，我们可以使用LUN对齐位移的方式。LUN对齐位移方法对一些复制的软件操作，如clone sync I/O， SnapView Copy On Write opertions， MirrowView sync I/O, SAN Copy I/O等，造成磁盘和strip跨盘的问题。
如果可以，使用基于主机的分区工具方式。
————————————————————————————————————–
避免使用LUN对齐位移方法，假如你在这个LUN上使用了SnapView，SAN copy, MirrorView。相反，应该使用基于主机的分区工具方式。
————————————————————————————————————–
LUN的位移
LUN的位移方法使用把LUN偏移，来达到对齐stripe分界的分区。LUN从第一个RAID的stripe的末端开始。换一句话说，将LUN的位移设置成RAID stripe的大小，会让（紧接着MBR开始的）文件系统对齐了，如下图2所示。
LUN对齐位移的不足之处是它可能会造成任何要对Raw LUN进行操作的软件的I/O请求的不对齐。CLARiiON 的复制会对raw LUN操作，如果LUN被位移了，这也会产生跨磁盘的操作。
Navisphere中，当LUN被bound的时候和block大小被设置成512byte的时候，位移会被设置成特定的。
例如，在一个windows2003系统，将会把63个block设置为位移量。FLARE 会调整stripe，因此用户的数据就会从stripe的开头来开始。

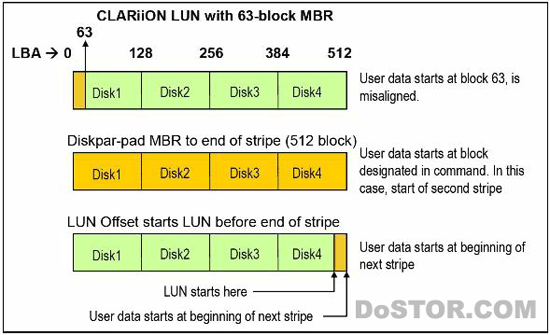

图2： Intel MBR with partition and LUN offset correction
磁盘分区的对齐
基于主机的分区程序使用增加可设定地址的区域的起始部分，来校正对齐的问题；因此，可设定地址的空间在RAID strip element的起始部分开始算起，或者在整个strip的起始部分。因为LUN从正常的地方算起，在RAID strip的起始部分，复制软件操作也是对齐的。事实上，对于镜像操作，当secondary被写入的时候，primary的对齐是被保护了的，因为增加了的分区目录被写入了源LUN。
<未完待续>
