深入了解，全面拆解硬盘

全面拆解硬盘（一）

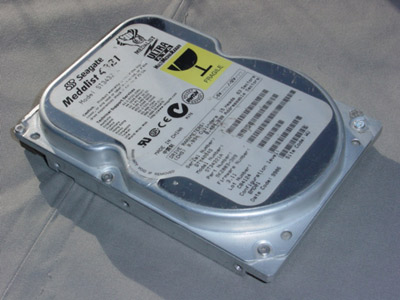

这就是那块希捷金牌4.3G,1999年第6周生产。产地：中国深圳。

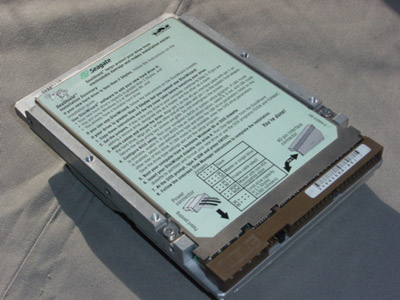

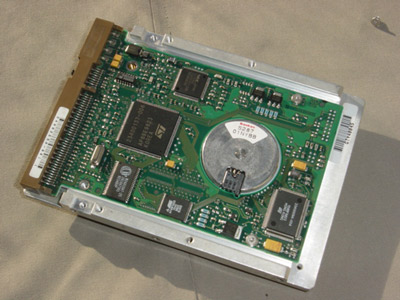

这是它的背面。和酷鱼4的很像吧。

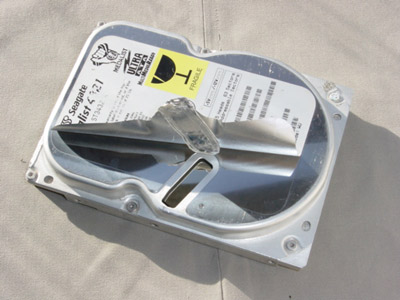

盘体正面有一个用锡纸贴住的长条形洞口，可能是检测人员观测磁头架活动用的，我把它撕开，就可以看到盘片了。

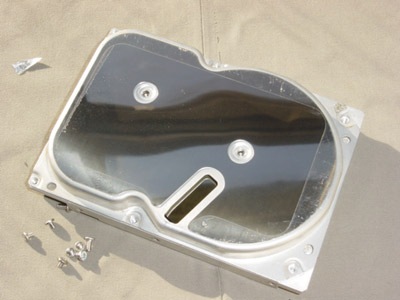

把上表面的塑料纸彻底斯掉，拧下8颗螺丝(四周6颗，中间2颗)，接着撕掉后侧面的密封锡纸，它就变成“裸体”了。

顶盖和盘体的连接非常紧密，要用平口螺丝刀才能撬开。

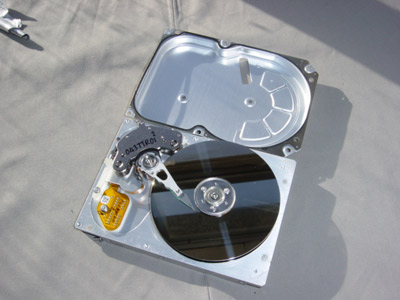

这就是里边的结构，大家注意顶盖内侧的4个扇形突起，那是和外界交换空气用的减压囊。

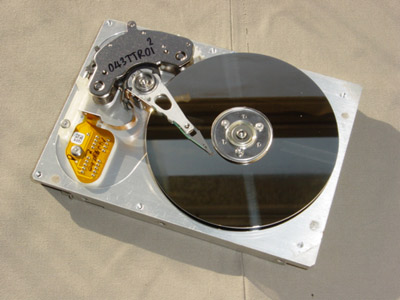

这是单独的内部架构图，可以看到这块硬盘是双碟的。

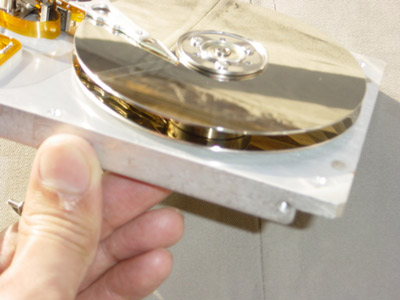

让我们仔细看看，的确是双碟。

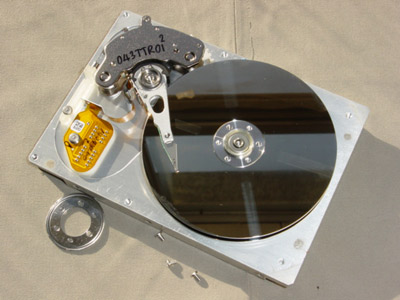

拧下主电机顶盖上的3颗螺丝，再取下顶盖，就可以挪动上边的一张盘片了.

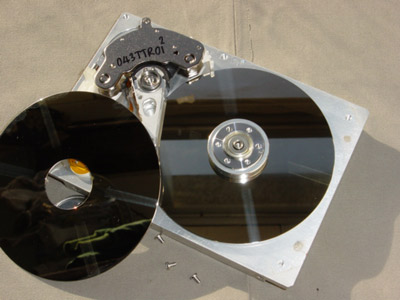

把磁头架扣盘片到外沿，可以取下上边的盘片。

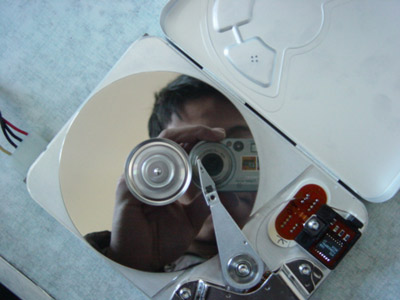

    硬盘的盘片相当光滑，比我们常用的镜子还要平整许多。

全面拆解硬盘（二）

可以看到，如果不看电机中轴，我们无法发现它是在转动，它真是太平了，用“光洁如镜”来形容一点也不过分。

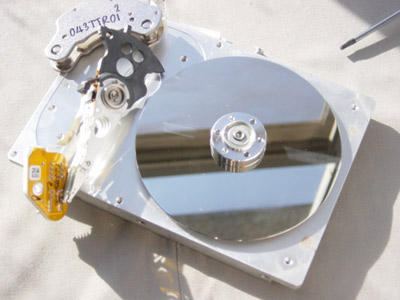

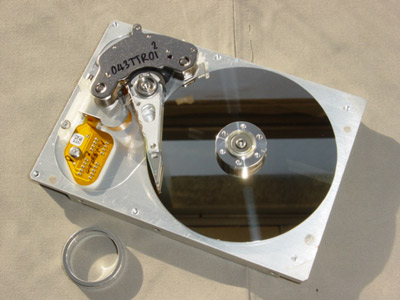

在两个盘片中间，有一个垫圈，可以取下。但因为被磁头卡着，并且主电机中轴过长，所以下边的盘片暂时还取不下来。

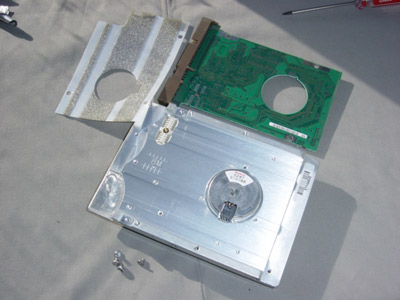

现在就可以拆背面了，拧下两颗螺丝，把后盖板取下。后盖板内侧粘着一层海绵，对电路板起保护作用。

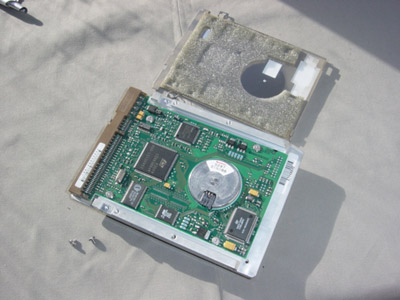

从这张可以看到意法半导体(ST)的主控芯片，华邦的RAM以及ATMEL的ROM。

拧下电路板上的4颗螺丝，就可以拿下它。电路板和硬盘内部的电路连接并不是通过软排线，而是弹性触点。为了防止短路，电路板和盘体之间还有一层海绵。

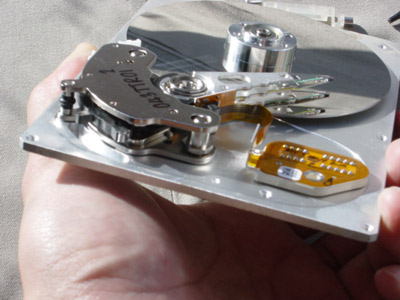

再次来到正面，拆下磁头控制的弹性触电的固定螺丝，还有停机时固定磁头架用的磁铁(图片右上侧的透明塑料)。在图片正中央的白色塑料是内部空气滤清器。

看到图片中央的那个六角形螺丝了吗，总共有两颗，需要用钳子才能拧得动；磁头假中轴的螺丝要用平口螺丝刀来拧。这三颗螺丝需要同时拧开，才能把整个磁头架拆下来。

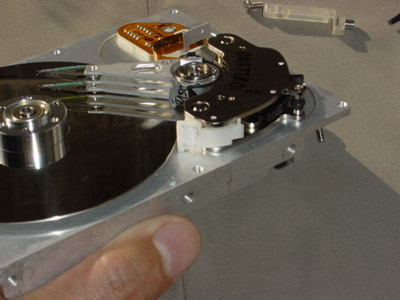

拿下磁头架。磁头后边的黑色塑料里有一组线圈，它和那个弧形的钕铁硼磁钢共同购成了一个音圈电机，用来驱动磁头转动。

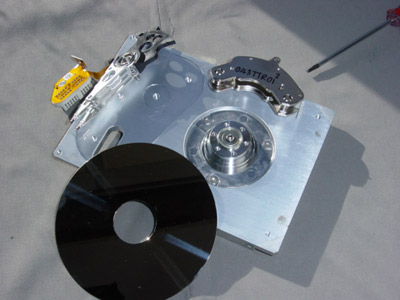

因为去掉了磁头架，下边的盘片已经可以轻松取出来了。

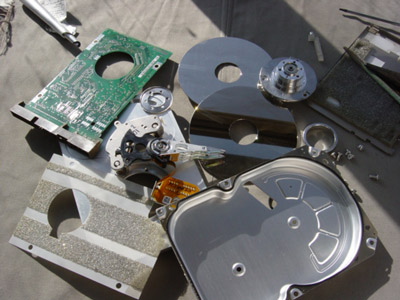

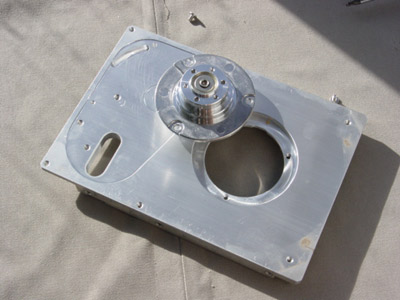

拧下固定主电机的三颗螺丝，电机就拆下来了。这时，剩下的只是一个铝合金的盘体了。从一个整体到零零碎碎的配件，就是整个硬盘的拆解过程。
