桂林空军学院网络存储解决方案

桂林空军学院信息网简介和校园网网络拓扑结构

桂林空军学院是一所为空军培养初级（含部分中级）指挥军官、参谋军官和工程技术人员，为全军培训政治指导员的综合性军事院校，坐落在“桂林山水甲天下”的广西桂林市。学院现有教学楼、实验楼、外训楼、防空武器专修室、计算中心、实验中心、图书馆以及兵器操作训练场、战术训练场、阅兵运动场、军体馆、游泳池、实习工厂、印刷厂等教学设施。图书馆藏书３０余万册，各类期刊杂志５００多种，设有专业阅览室、外刊阅览室、和教员阅览室等。实验中心设有工程力学、现代物理、数字电路、微波技术等５７个实验室，计算中心有各型微机４００多台，电教中心具有摄、录、编、播全部功能，全院装有校园信息园区网和光纤笔录电视教学系统。

    为了教研需要，桂林空军学院成立了各种教研小组，在防空军事上做教研、发表论文、大大提高我国军事教研领域的成果。经常与其他的军事院校进行学术交流，不仅使教研水平越来越高，而且对国防科学也有较大的贡献。

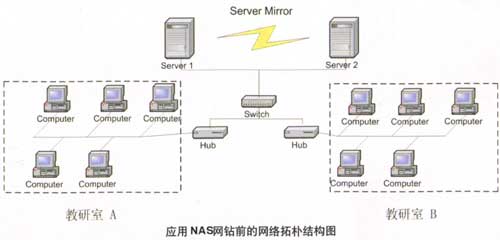

    桂林空军学院的校园信息网网络拓扑结构图如下：

需求分析

桂林空军学院教研小组对校园信息网提出这些需求：

    1. 需要大容量的网络存储器，存储教育教研过程中产生的大量数据；
2. 支持多用户、多操作平台共享数据；
3. 能够集中管理数据；
4. 有足够的安全管理措施；
5. 有完善的数据保护措施；
6. 降低网络管理、维护的成本和费用。

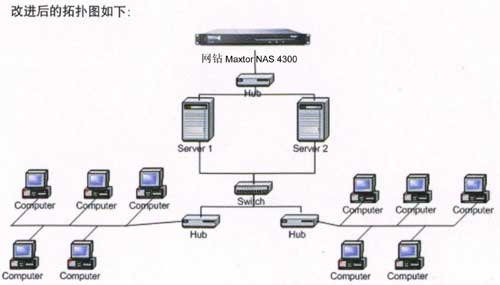

    为满足这些需求，用户选择了Maxtor网钻网络存储产品中的MaxAttach NAS 4100网络存储服务器，以扩充网络存储空间的做法升级校园信息网，升级后的网络拥有独立于原有网络中的３２０Ｇ网络存储空间，从根本上解决了上述问题。

MaxAttach NAS 4100网络存储解决方案

　　MaxAttach NAS 4100网络存储系统在为桂林空军学院校园信息网提供网络存储解决方案的应用中，表现出自身特有的优势：

    1. 提供大容量网络存储，１Ｕ高度（4.45cm）的MaxAttach NAS 4100具有３２０ＧＢ的磁盘容量。

    空军学院教研室的工作包括教育工作和科研工作，在教研过程中需要详细的原始数据记录，在教学过程中要用大量的３Ｄ图形和视频数据，且数据量不断增长。原网络配置中，教研室Ａ和教研室Ｂ共享一台大容量４０ＧＢ的磁带备份机，远不能满足存储大量数据的要求。选择一台３２０Ｇ的MaxAttach NAS 4100就足够满足目前的需求，它还具有可扩展性，当网络存储空间再次不够用时，可以继续添加新的MaxAttach NAS来扩充网络存储量。仅需通过简单的操作，就可以完成它的设置工作，将现有的空间再次升级。

    2. MaxAttach NAS 4100具有独特的互用性，实现各种操作系统平台之间数据互用。

    网络众多服务器中可能使用Windows、UNIX/Linux、Macintosh、NetWare等不同的操作系统。在一种平台系统上做出的文件要借助中间系统转换文件格式后才能在另一种平台上使用。MaxAttach NAS 4100的互用性与操作系统无关，用户直接把数据放在MaxAttach NAS 4100上，就可以从多个不同系统的主机上，直接对它进行监控、管理。在跨平台环境中实现统一存储、文件可以共享。

    3. 合并存储分散服务器中的数据，集中管理，并有足够的安全保护措施。

    原有的网络配置中，教研室Ａ和教研室Ｂ共享一台４０ＧＢ的磁带备份机，服务器存储也各自分散。管理分散存储在不同服务器上的数据时，由于各种原因数据的存放要经常变换主机存储，因此产生数据存储地址变动，导致检索系统的链接需要做相应的变动，带来大量繁琐的重复劳动。使用MaxAttach NAS 4100，可以将它们存储在同一个存储器中，安全并易于管理，花费不多，成效却很显著。它的互用性，可实现不同的文件共享，为所有用户提供备份存储的可能。

    4. MaxAttach系列网络存储产品提供三级安全保护：公众级、指定用户访问和通过ＮＴ密码安全访问。用户可以选择安装NAS 4100 MaxNeighborhood软件，软件提供了网络状态报表和自动化电子邮件预警。另外NAS 4100还支持ＲＡＩＤ５，其优势是具有容错功能，当一块磁盘坏了，其中的数据不会丢失，数据的安全性得到了很大程度的保障。

    MaxAttach系统有三种方式报告系统状况。前面板液晶显示，ＧＵＩ界面和电子邮件通知管理员。警告支持包括网络冲突、磁盘错误、密码错误、强行登录、五次以管理员身份登录失败等。

    5. 用户通过MaxAttach NAS 4100做一套数据备份资料，可以保障数据安全。通常情况下，为使数据得到安全存储，用户可能定时向磁带上备份服务器，但从磁带中恢复数据时，却很费力。因此，用户可以将数据直接备份至MaxAttach NAS 4100，当主服务器重新运行时，再从MaxAttach NAS 4100向磁带备份数据。这样，即使服务器出了故障，用户仍能马上访问与原数据一模一样的备份。即降低了损失数据的风险，又缩短了存储数据的时间，还保留了一份可以冷备份的存储磁带。

    6. 功能强大的MaxAttach系列网络存储设备价格低廉，性能价格比极高。购买一台MaxAttach NAS 4100３２０ＧＢ的网络存储设备，每ＭＢ的价格不到两美分，只接近于购买磁带机的价格，却提供远远高于磁带机的访问速度，真正做到了物超所值。桂林空军学院购买MaxAttach NAS 4100的价格低于采购预算，节约了近１／３的开支。

    7. MaxAttach NAS 4100不仅购买价格经济，在使用和维护中，也处处为用户节省管理、维护的成本和费用。

    它的安装极为简便，在无需中断网络的情况下，也能直接接入网络系统。MaxAttach NAS具有高品质的图形使用界面（GUI），仅单击鼠标4下，10 分钟之内即可完成整个安装过程，通过网络把数据存储设备添加到局域网上。它的操作者无需具有非常专业的网络知识，也能自如的对它进行监控、管理。

    MaxAttach NAS 4100使用Windows 2000的操作系统，可以无缝的嵌入学院网络，人性化的管理界面使人机交互更容易，而且学院自身采用Windows系统开发的软件也可以在MaxAttach NAS中完全获得兼容。

    MaxAttach NAS 4100还能以一些方式间接为用户降低网络使用成本：利用它强大的存储功能，用户可以将共享文件转移到MaxAttach NAS，减轻服务器负担，节省昂贵的服务器带宽，真正做到经济；支持SNMP（简单网络管理协议），支持网管软件，可以在MaxAttach NAS上建立电子邮件文件夹，将服务器的内容存档到MaxAttach NAS，即保证了用户随时存取电子邮件，又继续享有数据安全性和备份功能。

    总之，数字化时代，随着多媒体应用和网络的发展，使许多公司通讯平台上的网络数据呈几何级数增长。此时，用户就需要充分评估自己系统的需求情况，然后据此作出选择。
