深入认识IEEE1394接口

IEEE1394的发展历史

  IEEE1394的前身FireWire在1986年由Michael Teener (Apple公司的一名工程师)所草拟。FireWire是Apple电脑的商标,Apple公司称为火线(FireWire),而Sony 公司则称为 i.Link,Texas Instruments公司称为Lynx。实际上所有的商标名称都是指同一种技术—IEEE-1394。Firewire于1987年完成,IEEE在1995年认可其为IEEE1394-1995规范,因为在IEEE1394-1995中存在一些模糊的定义,所以采用IEEE 1394接口的设备在前几年并不普遍。后来又有一份补充文件(1394a草案)来澄清疑点,更正错误及添加了一些功能。这就是为什么1995年就已完成的IEEE1394规范,一直到1998年才有相关的PC产品问市的原因。目前人们愈来愈认识到数字影像的品质比模拟影像更好后,配有1394接口的数字摄像机已慢慢变成一种趋势(这一点许多拥有数字摄像机朋友都该清楚机器上有这种接口)。不少PC制造商也将IEEE1394加到其产品中,最近可以看到许多中高档主板都配有1394接口。




上图就是华硕最新的配备了1EEE1394接口的主板。

    1) IEEE1394链接层(Link Layer)芯片:TSB12LV22
2) 主板上两个IEEE1394接口扩充接头
3) IEEE1394 物理层(Physical layer)芯片:TSB41LV03
4) 内建一个IEEE1394 6-Pin接头


  IEEE 1394 是为了增强外部多媒体设备与电脑连接性能而设计的高速串行总线,传输速率可以达到400 Mbps,利用IEE1394技术我们可以轻易地把电脑和如摄像机,高速硬盘,音响设备等多种多媒体设备连接。这个技术有很多大的厂商共同联合发展,既有电脑界的也有家电业的,包括 Apple, Sony, 德州仪器和VIA。

      一般看来在2000年以后将会有25%的PC具有IEEE1394接口。“P1394b”是正在发展中另一个高传输速率与长距离版本的1394,预计将在2001年完成。在这一个草案中,其中一个重要的特性是在不同的传输距离与传输速率会使用不同的传输媒介。现在看来它已经不仅仅是一种局限于某些特殊应用的一种技术,而是一种将来有可能取代PCI总线的全新总线标准。现在我们已经看到ISA总线插槽已经基本在一些中高档主板中取消了,下面也许就是IEEE-1394取代PCI总线的时机了。

IEEE1394的一些特性

  ①即时数据传输(Real-Time Data Transfer):IEEE1394具有两种数据传输模式-同步(Isochonous)传输与非同步(Asynchronous)传输,在同一总线下,同步及非同步传输连线可能同时存在。

      ②驱动程序安装简易。

      ③内存映射的架构(Memory Mapping Architecture):所有IEEE1394总线上的资源,皆可以映射到某段内存地址,并依此方式来存取数据。

      ④1394接线可提供电源:对无自用电源的设备而言,可以透过IEEE1394 6-Pin的连接头来供给电源。

      ⑤通用I/O连接头:整合各种PC的连接头成为一种万用的连接头,使用者就不用花时间辨认不同外围设备要接到那个接头,同时也降低系统的成本。

      ⑥点对点的通讯架构(Peer-to-Peer Communication Architecture):IEEE1394外围设备间互传数据时,不须主机监控,因此不会增加主机的负载。实际上就是我们常说的CPU资源占用率低。

      ⑦最大400Mbps的数据传输率:在相同的总线上可以有数种不同的数据传输速率100,200,或400Mbps。

      ⑧IEEE1394是最理想的多媒体设备的接口:IEEE1394支持同步(Isochronous)传输模式,同步传输模式会确保某一连线的频宽。这对于即时影像而言这是相当重要的,因为影音数据都会有其时间上的限制,无法接受过久的延迟。

      ⑨支持热插拨(Hot Plugging Support):IEEE1394可以自动侦测设备的加入与移出动作并对系统做重新整合,无须人工干预。

IEEE1394总线设备是如何连接的

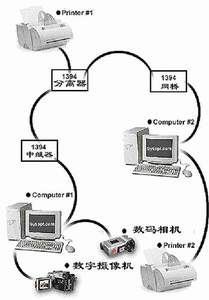

  上图描绘了一个通过IEEE1394总线实现诸多设备连接的一个实例,在1394网桥的左面的所有设备可以理解成一个段(segment),而网桥右面也可以看成一个段,网桥隔绝了左右两个段,可以使左面数据负荷较重的现象不至于影响到右面数据的传输, 当然网桥并不是不允许数据从一个段到另外一个段,而是根据需要,智能地调节,不需要跨段传输的数据,就不让其传输到另外一个段,比如说,在该图中,如果1#计算机需要使用2#打印机,2#计算机需要使用数码相机,数据都可以跨段传输。 而1394分离器则起到从网络中分离打印机的作用,由于打印机速度比较慢,将其分离出来可以使其不至于影响2#计算机与数字摄像机之间的快速通讯。

      在不使用数据中继器的情况下,每个节点的距离不能超过4.5米,但是使用的每个中继器相当于一个节点。也就是说加一个中继器也仅仅只能延长4.5米,通常一个最多只能有碍6个电缆段(cable segment,两个节点为一个电缆段),所以从物理距离上来讲,用IEEE1394组成的网络头和尾最大距离为16 x 4.5 米 = 72 米 ,在一个电缆段中最多可以有63个设备挂接(通过分频器,类似于USB的HUB),当然在数据发送和接受之间只能有16个数据链路,但是对于1EEE1394网桥来说可以有1023个数据链路。由于IEEE 1394 接口是支持热拔插的,所以在IEEE 1394组成的设备中可以在任何时侯添加或移去网络中的任何设备,甚至在数据流量负荷很重的情况下,当然移去或添加了设备后,也不需要重新设置。

      1394网络是点对点的传输数据的,这就是说,在IEEE1394设备联成的网络中不需要设置服务器,当然这一点在对安全要求不高或对数据集中控制不严的情况下是一种优点,否则就是一种缺点了。 另外尽管IEEE1394是一种串行总线,设备是菊花链型连接,但并不需要每个节点的设备都把电源打开,数据在节点设备关闭的情况下,照样可以通过该节点。

      数据传输速度是由机器自动调整的,也就是说在一个由IEEE1394接口所组成的网络中,数据可以在网络中不同的部分以不同的速度传输(从 100, 200到 400Mbps可调),但是有一点必须注意,在网络设计时,在两个传输速率都是400Mbps的设备之间,不能放置传输速率只有100Mbps的设备,否则会形成局部瓶颈。

1394 的线缆和连接插头


  1394的线缆如上图所示,两根电源线可以提供8到40 伏,最大1.5A的电流。 四根两股双绞线用来传输数据。 所有电线都应该是铜的,特别是电源线,以保证能提供足够的电力。但是有一点要特别说明一下,对于台式机设备电力的提供应该没什么问题,不需要外接电源,但如果在笔记本上使用,就需要注意了,现在以多媒体应用为特色的SONY的笔记本大多数都提供了IEEE1394的接口,如果外接IEEE1394接口的外置硬盘,就一定要看看笔记本能否提供足够的功率,现在看来一般笔记本都不行,除非加了扩展坞。否则就需要加外接电源。

      对于连接头,常见的有两种,一种就是大家常见的六芯电缆插头,正好六个针对应刚才提到的六芯电线,见下图,

  但SONY公司由于它们主要生产的笔记本品是以超轻超薄为特色的,所以它配备了一种去除了两根电源线的只有4芯的插座,这时就需要四芯到六芯的线缆转接设备,见下图。一般说六芯的线缆转换成4芯的以后,就需要外接电源了,这一点同USB设备是一样的。

从数据通讯七层协议角度看IEEE1394数据传输功能的实现

  该总线协议(Open Host Controller Interface )包含三层:物理层(physical), link和传输层(transaction),再加上一个串行总线管理模块连接这4层。

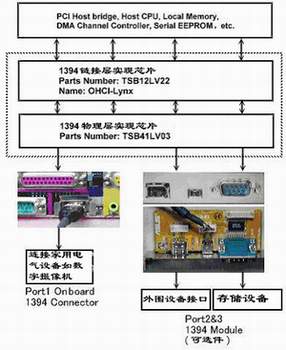

      这里我么以华硕P3B-1394主机板使用TI (Texas Instruments)的1394芯片组为例看看具体硬件结构,如以下图所示,这个芯片组是由两颗芯片所组成的:




  ①链接层芯片(Link Layer Device):TSB12LV22

      主要提供数据包接受的认信息,再加上寻址,数据检验,数据帧传输等功能,该层完全由硬件实现。具体在该块华硕主板上,TSB12LV22与主电脑的连接是透过32-bit,33MHz的PCI接口。支持1394a规范,DEEP FIFO,1394 OHCI与PCI的电源管理功能。使用3.3伏电源,IC封装为100-Pin PZP (or LQFP)。最高传输速率可达400Mbps。驱动程序已包含于Windows 98与Windows2000内。

      ②物理层芯片(Physical Layer Device):主要提供设备和电缆电气和机械上的接口标准,处理数据的接收和发送,确保所有的设备都能完好地访问总线。 具体在该块华硕主板上TSB41LV03芯片最高传输速率可达到400Mbps,是并口的2.5倍。使用3.3伏电源,IC封装为80-Pin PFP (or TQFP)。可支持三个1394传输接口。Windows 98 and Windows 2000内建驱动程序。

      ③传输层:仅仅在异步传输数据包时用到,它提供读,写,锁命令,一般是由软件实现。

      ④串行总线管理模块(Serial Bus Management):提供整个总线控制,包括对挂在总线上的各个设备电力的供应,时序的控制,主设备通道的控制 ,处理出错等。 一般也由软件实现。

机器没有IEEE1394接口如何使用IEEE1394设备

  今天有很多的用户都在使用数码设备,尤其是视频类和影视设备。其最大的特点是数字视频信息流量大,并且图片的质量也很高(30帧/秒)。同时其与计算机的完美组合会更使其如虎添翼,并可做到即插即用点对点传输和实时传输。为了满足广大用户的要求,不少公司开始推出专用IIEEE1394接口卡来满足不同用户的要求,象技嘉的GA-FTI1394卡,华硕的asus-1394,Evergreen甚至都有专门针对笔记本的产品。见下图, Evergreen的几款1394卡大都为PCI总线,均采用德克萨斯仪器公司的IEEE1394芯片组,可同时串接63个设备,支持100/200/400Mbit/sec传输速度标准。提供了三个6pin的端口和一个4pin的端口,完全符合PC99的标准。另外现在IEEE1394的外设都有6PIN和4PIN 之分,差别如前面交代只在于多了两根电源接线。而大多数数码摄像机都为4PIN的接口,其他设备还会有数码照相机,硬盘,打印机,MO,扫描仪以及DVD-ROM等等。其中多数是4PIN接口。




  这里我们专门来看看Evergreen这三种卡,第一幅图片所示的IEEE-1394 PCI 卡提供一个内置和三个外置六针接口, 第二幅图片展示了IEEE-1394/USB PCI卡,它同样提供一个内置和三个外置六针接口, 并且外加了两个USB接口。而笔记本用的PCMCIA卡只提供了两个IEEE-1394 6针接口。 该卡专为电子设备和计算机系统间海量数据传输而精心设计。卡上集成TI的 400Mbps链接层控制器和400Mbps物理层控制器提供高速的、可升级的、易于使用的数字传输接口。可以用于如DV摄像机、数字照像机、DVD、扫描仪和打印机等。作为一个完全数字化的接口,IEEE1394支持传统的异步数据传输就像支持同步(实时)数据传输一样地好。在卡上一共提供四个1394接口,三个在挡板上可接机箱外的设备,一个在卡上可接机箱内部设备。每一个接口都可连接63个设备的菊花链接方式。随1394卡还附赠一套由友立公司出品的图像处理软件,利用它就可以进行充满乐趣的图像采集编辑处理了。只需要一个PCI插槽就可以步入400兆数据传输时代!

      这种卡安装很简单,将卡插进PCI插槽,然后打开机器,就会在控制面板里发现两个或三个新设备:

    PCI to PCI Bridge Controller

    PCI to USB Open Host Controller (只有在安装IEEE-1394/USB卡的情况下出现)

    PCI to IEEE-1394 Controller

      如果安装的是Windows 98 第一版,则会提示fireLINE软件的安装,如果是第二版,则没有该提示。

      下面笔者以华硕P3B-1394与SONY DV数字摄影机为例来介绍1394的应用。首先,在P3B-1394安装好操作系统及所有的驱动程序。并透过1394接线将SONY DV数字摄影机连接到P3B-1394上。再依照下面的步骤安装:

      步骤1:请先确认Windows98可以自动辨认IEEE1394的Host Controller,并安装成为”Texas Instruments OHCI Compliant IEEE 1394 Host Controller”,如下图:




  步骤2:打开P3B-1394所附光盘的”1394”文件夹,并执行”Setup.exe”程序。接着DV就会安装”TI DV Connect”所需的驱动程序。如下图所示:


  步骤3:安装完TI DV Connect后,会出现“1394 DV Camcorder”(如下图)。但必须注意:必需把DV Camcorder接上,否则这个设备不会出现。若仍有问题,请开关DV Camcorder电源再打开。


  步骤4:接着安装应用程序,比如一些视频采集程序,下面就可以充分发挥IEEE1394的宽带传输特性了。

      所以说如果您现在正在为您的数码摄像机寻找一款IEEE1394的计算机设备,同时又不想更换您的主板或机器,那么这些1394卡则正是您的所求。它可以插在现有任何型号的主板或笔记本电脑上上,帮您完成您的梦中所想。

IEEE1394和USB有何关系

  新一代的外设接口形式无外乎USB和IEEE1394,其中USB由于传输速率较低而主要用作连接低速设备如鼠标、摄像头、扫描仪等,而IEEE1394以其400MB/s的高速传输率以及方便快捷的连接方式被许多人认为在多媒体应用方面提供了很优秀的接入通道。那么具体两者之间究竟有哪些异同之处?

      IEEE 1394也是一种高效的串行接口标准。IEEE 1394可以在一个端口上连接最多63个设备,设备间采用树形或菊花链拓扑结构。IEEE 1394标准定义了两种总线模式,即:Backplane模式和Cable模式。其中Backplane模式支持12.5、25、50Mbps的传输速率;Cable模式支持100、200、400Mbps的速率。目前正在开发1Gbps的版本。在400Mbps时,只要利用50%的带宽就可以支持不经压缩的高质量数字化视频信息流。

      USB和1394都是串行接口和支持热拔插,所以对这两项技术不太了解的用户往往人为两者差不多,是两个互为竞争的技术,其实不然,实际上具体到某些技术指标,两者是有很大不同的,首先USB仅仅支持最大数据传输速度为 12Mbps,并且大多数情况下仅仅在 1.5Mbps,并且要求CPU要控制数据的传输,也就是说有一定的CPU占用率,而且也仅仅支持异步传输。而1394的每个设备能够达到400Mbps per device,而且将来还有可能达到800Mbps, 1.6Gbps甚至更高的3.2Gbps。同SCSI技术一样不需要主机CPU的控制,也就是说CPU的占用率极低,同时它不仅支持异步传输也支持同步数据传输。因此两者的应用范围区别就很明显了, USB 主要用在带宽要求不高的场合,如鼠标、打印机等。而IEEE-1394则主要在一些对带宽要求比较高昂的场合,如硬盘,视频信号传输等。与USB相比较, 1394更多地是应用在数字影像领域,Sony公司就主要将其应用在数字摄像机,数字像机,笔记本电脑甚至在许多台式机上也开始使用。 现在许多主板已经提供IEEE1394接口了。

      归纳起来,它们的相似之处,主要表现在:

    ?都可以提供即插即用及热插拔的功能,安装十分简单;

    ?都提供统一的通用接头,都可向外设提供电源;

    ?都采用了串接方式,可以连接多台设备。

      而它们之间的主要差别在于:

    ?IEEE 1394的传输速度很高,可达100~400Mbps。目前1Gbps的协议正在制定。因此,它可连接高速设备如DVD播放机、数码相机、硬盘等;而USB的12Mbps因传输速度限制,它只能连接低速设备,如键盘、麦克风、软驱、电话等。因此,以后可能会用IEEE 1394来连接高速设备及家电设备,而USB用来连接低速设备,以达到较佳的效益;

    ?IEEE 1394的拓扑结构中,不需要集线器(HUB)就可连接63台设备,并且可以由网桥(Bridge)再将这些独立的子网(Subtree)连接起来。IEEE 1394并不强制要用电脑控制这些设备。而在USB的拓扑结构中,必须通过HUB来实现多重连接,每个HUB有7个连接头,整个USB网络中最多可连接127台机器,而且一定要有电脑的存在。IEEE 1394总线的传输并不一定要通过一台PC,而可以直接将采用IEEE 1394总线的设备连接在一起,比如将一台DVD播放器与电视或机顶盒连接成立体声系统。目前电子消费类产品的行情看涨,同时此类设备与已经采用了IEEE 1394总线接口的摄像机也十分般配。2000年1月在美国拉斯维加斯举行的电子消费类产品展示会上,一些厂商展示了最新的采用 IEEE1394总线标准的产品,如高端扬声器以及音频接收器等。

    ?IEEE 1394的拓扑结构在其外部设备增减时,会自动重设网络,其中包括网络短暂的等待状态;而USB以HUB来判明其连接设备的增减,因此可以减少USB网络动态重设的状况。

    ?USB虽然意思是“通用串行总线”。但这不是一种新的总线标准,而是电脑系统接驳外围设备(如键盘、鼠标、打印机等)的输入/输出接口标准。现在电脑系统接驳外围设备的接口并无统一的标准,如键盘的插口是圆的、连接打印机要用9针或25针的并行接口、鼠标则要用9针或25针的串行接口。USB把这些不同的接口统一起来,使用一个4针插头作为标准插头。通过这个标准插头,采用菊花链形式可以把所有的外设连接起来,并且不会损失带宽。也就是说,USB将取代当前PC上的串口和并口。而IEEE1394不仅是一种标准外围设备接口,也是一种总线标准,它有可能取代目前流行的PCI总线。

IEEE1394接口的意义及未来

IEEE1394接口对制图和视频应用的意义

      对于专业制图用户或者编辑视频信息的用户,采用IEEE 1394总线接口的设备将是上选。有人就将IEEE1394 称为AV连接新挢梁 。IEEE1394的高传输速度尤其适合影音的应用,这个规范更被誉为是将个人电脑与视听器材产品连接的挢梁,应用的范围包括数码摄录机,卫星信号接收器,高分辨率电视数码, VCR等,将来还将进一步应用在数码电视,数码 Set top Box, DVD播放机上。只要一窥以上的应用,也不难发觉 IEEE1394最大的目标,是要成为电脑与影音视听器材间的统一标准,届时所有数据都会数码化,可以无失真地自由在各器材间传输,也就打破电脑与影音器材间一直存在的鸿沟,可以在电脑上剪辑数码多媒体数据。

      由于USB接口已经广泛应用在新型的台式PC和笔记本电脑中,因此它在这个领域已经占有一席之地。与此相反的,IEEE 1394总线接口昂贵的价格和复杂的结构使得它的应用被限制在了那些只需要极高传输速度的设备上,例如外置式硬盘驱动器、扫描仪、数字摄像机以及数码相机等,而且这种接口的价格估计不会很快就能降下来。一些商业级应用的设备如打印机和扬声器等并不需要IEEE 1394总线这样的高速度。因此是否应用IIEEE1394接口,要根据实际需要和经济承受能力。目前越来越多的PC生产商们开始使用IEEE 1394总线接口。人们一直期望PC可以与音频、视频等电子消费类产品相连接,现在终于可以通过采用IEEE 1394总线接口的PC实现了。

    IEEE1394的未来

    (一)从市场角度来看

      1394 技术实际上出来也已经好多年了,为什么目前仍然没有在PC设备中得到大面积推广,我想不是这种技术有问题,也不是成本问题(它不象RAMBUS,有专利使用费的问题),笔者认为恰恰是与USB规范有一定关系。由于IEEE1394接口规范是由苹果的FireWare接口发展而来成为通用的国际标准的,对此Intel也是心知肚明的,虽说没办法公开反对但肯定不会支持得太好,所以Intel的芯片组发布了多款却一直对IEEE1394的支持遮遮掩掩,到目前为止Intel没有发布一款正式支持IEEE1394的芯片组,大部分主板和扩展卡所用的芯片都是TI(TSB12LV22和TSB41LV03)或VIA的(VIA近日推出了一款支持IEEE1394的芯片VT6306,是单芯片的,早前VIA曾经发布过一款双芯片的1394芯片,分别是6304和6305。VIA称这款VT6306为VIA FireⅡ)。说实话1394设备到今天还没有发展壮大Intel也要负很大责任的。而USB是Intel参与制定的,它肯定要大力推广。虽然厂商目前还是推出了一些带有1394接口的主板或产品,但数量实在太少基本成不了什么大气候,何况还有更新的接口形式更简单速度也更高的Serial ATA接口在虎视眈眈,所以未来的外设接口究竟是USB2.0和Serial ATA并立的天下还是IEEE1394的地盘,要看苹果的地位能否得到根本改变。当然还有一些其他原因,如大家都已经习惯了现有的接口标准,设备生产厂家要更换生产IEEE1394的设备需要淘汰打量原有设备,为了获得最大商业利润,当然不愿意这么做。我们就来看看IDE接口,尽管大家都知道其许多不足之处,但由于其使用方便,价格便宜,尽管现在的主流机器硬盘已成为主要的瓶颈,但用户和厂家都仍不愿抛弃它,因此就有了从 ATA/33 到 ATA/66到现在的ATA/100,但如果您是一个细心的用户,你就会发现,速度的提升非常有限,仅仅是CPU的占用率略有下降。很显然IEEE1394应是取代这种总线的较好选择。 实际上市场上已经有IEEE1394的硬盘在卖了,只是不多见。

      配备IEEE 1394端口设备的供货数量,从1998年的350万台猛增到1999年的1200万台。之所以获得如此快速的增长,是由于自从进入1999年以来,IEEE 1394的端口在标准配备到台式电脑和笔记本电脑方面获得长足的进步,而且开始正式引进到数码电视、机顶盒等家电产品之中去。 不过,IEEE 1394还存在着要面对强有力的对抗技术USB2.0的竞争、应用软件推广不足等问题。另外对IEEE 1394的需要,将在很大程度上受到影视产品版权保护问题如何定论的影响。In-Stat公司列举了两个将会影响IEEE 1394的因素: ①数码录像(DV,DigitalVideo)编集软件得以普及。这是在初期阶段推动IEEE1394普及的应用软件,该软件将同时影响家电产品和个人电脑这两个市场。②配备IEEE 1394的Sony公司的家庭用游戏机PlayStation 2的销量。

      消费电子方面已经有了采用1394接口的便携式摄象机、数字卫星接收设备等。将来,数字电视、数字顶置盒、DVD播放机也采用1394接口。1394可能是消费电子和个人计算机之间的物理桥梁。现有的产品1394协议支持100Mbps、200Mbps、400mbps的数据传输率,将来将达到800Mbps、1600Mbps、3200mbps的数据传输率。 因为1394能够处理高速数据传输率,它促使外设向计算机传输更多的数据,进行基于主机的处理,这能够降低一些外设的成本,比如,数字相机、打印机等。当它们达到很高的数据传输率时,无论是对新的消费电子设备的通用连接性,还是对关键的PC外设来说,1394均是十分重要的。例如,一台1394扫描仪比一台并口扫描仪的速度要快的多,尤其在高分辨率时,更为显著。


  1394的一个承诺就是极大地丰富PC用户的眼界。用户将能够通过他们的PC来控制消费电子设备和PC外设,编辑音频或视频数据,连接外设到Internet等等。通过提供娱乐、游戏、学习今天不可能的经历,把PC带进家庭。具有这些标准组件的PC将允许用户根据自己的意愿购买和有选择地升级他们的PC。1394在这里起到一个数字RCA连接器的作用,那样PC系统变得更象是组成立体声系统。虽然国内的大多数用户都还没有如此多的如数码摄录机一类的多媒体设备,但是随着经济的不断发展,技术的不断提高,我们也将会有越来越多的用户用上这类数码设备,令生活多姿多彩。IEEE1394的应用前景还是很广阔的。

      由于它支持即插即用,就象USB一样,易用,减少用户的支持需求。由于1394使用户能够得到丰富的数字化应用,它使得PC更具吸引力。1394模块使制造商大大地简化制造过程,降低存货。对外设供应商来说,消费类电子和计算机工业支持单一的工业标准将使得产品可以推向两个市场。

      美国戴尔计算机公司已于今年3月份上市了搭载IEEE 1394PCI卡的“Dimension XPS-T”系列,精工爱普生推出了IEEE 1394对应打印机,台湾UMAX还推出了IEEE 1394对应的扫描器。


(二).从技术角度来看


  未来的IEEE1394发展的焦点集中在新规范的建立与大规模集成电路电路(LSI)物理层的开展上。

    1. 新规范P1394b的制定:

      P1394b现在正在制定中。P1394b可说是个高速率与远距离版本的1394。但由于采用了新的编码方法与通讯协议,P1394b将与1394-1995规范不兼容。原先最大4.5米的传输距离将延伸至100米,最大的传输速率也可达到1.6Gbps。在P1394b中相当重要的一个特性就是可以依据传输的距离与传输的速率来选择传输媒介。具体来说有4种:

      ①双绞线(Twisted Pair without Shield):100Mbit/sec(100m)

      ②塑胶光纤(Plastic Optical Fiber):200Mbit/sec(100m)

      ③HPCF(Hard Polymer Clad Fiber):200Mbit/sec(100m)

      ④Multi-Mode Optical Fiber:1.6Gbit/sec或3.2Gbit/sec(100m)

    2. 开发新的物理层大规模集成电路电路

      有以下两个发展方向:

      ①实际效能的提升

      速率的提升:800Mbps的传输速率正在发展中。

      远距离:发展可以达到最大100米传输距离的物理层大规模集成电路电路。

      无线传输:可透过红外线或无线电波传输。目前实验中的产品可以利用红外线传输在3~4米内达到40~80Mbps。而在无线电波上,可以在100米的距离传输,达到15~30Mbps。

      ②使设备间的连接更简易

      对于个人电脑而言微软已经为操作系统准备了基本的驱动程序。然而对于信息家电,家电制造商必须自行发展应用程序与驱动程序。对于制造商而言有一个比较大的问题就是必须确保所有外围的连接都能正常动作。
