TrueCopy 数据远程容灾解决方案是HDS 公司在全面分析各种操作系统、各种容灾技术、仔细研究客户对容灾的需求和理念之后，结合HDS Freedom 智能存储系统的特点推出的数据远程容灾解决方案；彻底解决长期困绕用户的、难于进行容灾方案的真实演练、真实数据测试的问题，最大限度的减少数据丢失问题；TrueCopy 是基于磁盘存储系统运行的软件包，不依赖任何的主机操作系统和其他第三方厂商软件，为用户提供了最安全、最开放、最经济、最实用的远程容灾解决方案。
HDS 公司作为全球最大的独立的磁盘存储生产厂商，专注于单一化产品生产的优势，拥有熟悉IBM、HP、SUN、Compaq、SGI、Dell、Window NT/2000 以及Linux 等平台和远程灾备实施的经验丰富的服务工程师，向用户提供全方位的灾备方案设计、技术咨询和实施服务。
目前，HDS 的TrueCopy 软件其独有的时间戳（Timestamp）和一致性组（Consistency Group）技术，是目前存储业界唯一可行且安全的存储系统之间的异步数据备份方案，保证异步处理方式下的数据一致性和完整性，最大程度的减少数据的丢失，并被广大用户采用。
主要功能如下所述：
第一，TrueCopy Async 异步数据拷贝软件，是HDS 公司独有的创新技术，是世界第一也是唯一的在开放环境中基于存储硬件系统的、无需主机系统的、异步处理方式的、能够保证数据一致性的远程拷贝软件，它可以在重复发生的灾难中保护数据，在任何远的距离保持数据库记录被修改顺序的完整性。
其次，TrueCopy 可以在在任何距离下，提供完整的、可靠的异地或同城灾难数据恢复和应用系统快速重新启动的解决方案，先进的处理技术能够最大程度的减少灾难时的数据丢失，提升企业对事故和灾难的应变能力和快速反应能力。通过与HDS ShadowImage（本地数据镜像拷贝软件）配合，可以用PIT 拷贝获得真实的生产环境数据，不必中止生产系统的运行，能够频繁的启动低廉花费的灾难模拟测试，最大的限度提升用户的投资回报率(ROI)，确保容灾计划的可操作性，提高用户的商业信心，免除客户的后顾之忧
另外，TrueCopy 简化、减少用户计划用于设备维护、数据迁移、数据集中、备份的业务停顿时间。通过减少用户对缓慢的、高强度劳动的、基于磁带的数据备份技术的依赖，线性化的提升IT 业务操作的效率。TrueCopy Sync 同步数据拷贝软件，为用户的任何数据提供了实时的、同步的远程“镜像”保护功能。
与此同时，TrueCopy Sync 与Async 软件支持开放系统和OS390 系统环境。NanoCopy解决方案提供用户在世界任何地方，获得完全不间断的、连续的PIT 时间段（Point in Time）的远程数据拷贝。HXRC 扩展的远程拷贝软件完全与IBM 大型主机OS390 系统的XRC 软件和GDPS 解决方案兼容，满足用户不同的远程数据备份方案和要求
远端的数据拷贝与本地的数据拷贝或生产数据永远保持一致，远端拷贝永远是本地数据盘的“镜像”
备份存储系统总是与生产存储系统数据同步，本地存储系统与备份端存储系统同步进行相同的I/O 更新，备份端存储系统在更新时总是与生产端存储系统保持完全一致的顺序，以保证数据的一致性和完整性。当生产中心发生灾难时，不会出现数据丢失。
不依赖于主机系统、文件系统、数据库系统，基于存储系统的工作机制，利用存储系统控制器的控制台来启动、监控、控制远程数据备份的操作。节省主机系统的CPU 资源，提供用户开放的高可用性

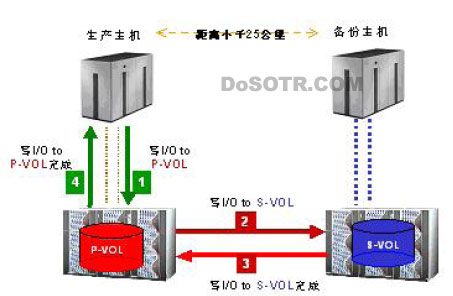

任何厂商的同步处理方式对应用系统的响应时间都会有冲击。在进行远程数据备份时，生产主机的应用程序系统发出写I /O 指令，生产中心的存储系统同时向本地磁盘和备份端的存储系统发出写操作的指令，必须等候备份端存储系统回复写操作完成以后，生产中心的存储系统才向主机应用程序回复I/O 完成，因此主机应用程序每次I/O 将承受备份端存储系统I/O 确认的延迟，以及由此带来的主机系统处理能力降低和资源消耗的冲击。
受应用系统I/O 读写的活动频率、网络带宽、可以容忍的交易响应时间和其他因素的影响，远程同步工作方式有距离的限制，一般小于25 公里。
图15-24 TrueCopy 的异地备份
解决由于远程同步镜像方式给生产应用系统性能造成的巨大冲击和系统的压力，解决异地长距离的场地部署问题，以异步方式实现可靠的、经济的、可实施的容灾解决方案

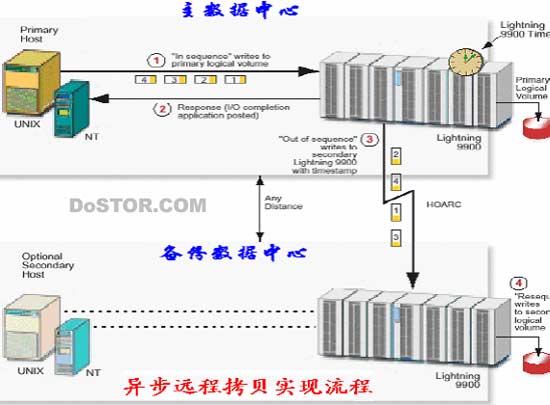

图15-25 TrueCopy 的异步拷贝过程
在TrueCopy 的远程容灾异步方式下，通过时间戳、分组号可以保证数据的一致性和完整性，并在灾难发生时的数据丢失最少，恢复时间短，极大的提升了用户的投资回报率。而其它厂商的远程容灾异步方式为了完全保证数据的一致性和完整性，需要额外的投资（更多的磁盘盘组或更高的CPU）才能实现。
在异步方式下，生产系统所发出的I/O 操作至本地存储系统，本地存储系统处理结束后即通知主机本次I/O 结束。然后，本地生产存储系统将多个累计的写I/O 异步（几乎实时发送）的，不一定按顺序的传送到备份中心的存储系统中，因此在异步方式下，对应用系统的性能没有任何影响
由于I/O 操作不是同步的传送到备份中心，在异步方式下，就存在数据的传送顺序与实际的数据的操作顺序不一致问题。为了解决这一问题，HDS 容灾软件对每个写入生产中心存储系统的I/O 都打上一个时间戳（TimeStamp）并进行一致性分组（Consistency Group）, 在数据传输至备份中心时，备份中心存储系统严格按照此时间戳的时间顺序重新排列并写入相应的逻辑卷中，从而保证了备份数据的逻辑一致性与完整性。目前，HDS 的TrueCopy 软件其独有的时间戳（Timestamp）和一致性组（Consistency Group）技术，是目前存储业界唯一可行且安全的存储系统之间的异步数据备份方案并被广大用户采用

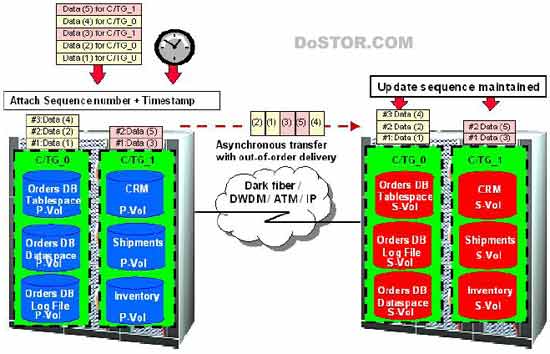

图15-26 数据块的异地异步复制分段
由于数据异步远程更新，应用程序不必等待远程更新的完成，因此远程数据备份的性能的影响通常较小，并且备份磁盘的距离和生产磁盘间的距离理论上没有限制。只有在当传送中的数据在生产磁盘控制器或在TCA 中还没有形成数据一致组时生产中心发生灾难，这些“in-flight”的数据就会丢失。但TrueCopy 通过“consistency group”技术保证灾难发生时已经发送到备份中心的数据将保持一致性，因此在系统和应用程序重新启动之前，需要恢复那些“in-flight”丢失的数据。所花费的时间和造成的影响取决于客户的环境，例如应用程序和设备配置的复杂性，更新的完整性等等。
HDS 支持的容灾通信链路协议为：Fibre Channel、ESCON、DWDM、ATM、E1/E3、IP、SONET 等。如果采用ESCON 通道直连方式，最大的距离可以为43 公里，如果采用光纤通道直连，最大距离为10 公里（长波单模光纤），如果采用DWDM，最大的距离可以达到100公里（上述通信链路可以运行在同步方式）。如果在ATM、E1/E3 或IP 链路下，采用异步方式，理论上可以达到无限距离。
容灾系统的建设是一个系统工程，并不仅仅是建立海量存储系统、实现数据的远程备份，更重要的是容灾系统的管理制度、应急计划的制定、容灾系统的切换演练。只有这样，才能保证在灾难发生时，及时、有序的切换到容灾系统上运行，保证应用系统的业务连续性。HDS 拥有既具备IBM、HP、SUN、Compaq、SGI、Dell、Window NT/2000 以及Linux 等平台技术，也具备远程灾备系统设计和实施的经验丰富的技术专家，向用户提供全方位的灾备方案设计、技术咨询和实施服务。
