6月25日，台积电在上海国际会议中心举办2026中国技术论坛。
这场闭门会向外界传递了一个再明确不过的信号。
全球半导体产业已经站在一个全新的临界点上。
不是渐进式改良，而是结构性重构。
台积电在此次论坛上将全球半导体市场突破1万亿美元的时间点从2030年大幅提前至2026年，并预计到2030年市场规模将达到1.5万亿美元。
这一调整并非简单的数字游戏，而是对AI需求爆发式增长的战略确认。
按台积电的测算，HPC与AI将占据整体市场的55%，智能手机约占20%，汽车与物联网各占约10%。
更值得关注的是需求端的结构性变化。
2022年至2026年，台积电客户对AI加速器的需求量增长了11倍，对大晶粒芯片晶圆需求增长6倍。
这组数据揭示了一个关键趋势。
AI正在从训练密集型向推理普及型转变，每一个token的处理都在反向推动对底层算力硬件的刚性投资。
当推理成为常态，算力就不再是实验室里的稀缺资源，而是基础设施层面的必需品。
台积电的技术路线图正在发生微妙但关键的分化。
N2已于2025年第四季度进入量产，N2P按计划于2026年下半年投入量产。但A16的时间表出现了生产就绪与大规模量产的口径差异。
台积电在论坛上表述为2026年下半年生产就绪，而此前北美技术论坛上张晓强已明确表示A16的实际量产将推迟至2027年。这一推迟的核心原因在于Super Power Rail背面供电技术的集成复杂度远超预期，涉及工艺集成、EDA工具适配、设计方法学等全链条重构。
这种分野实际上反映了台积电对市场的精准切割。
N2家族（N2、N2P、N2U、N2X）面向智能手机和通用HPC，强调IP兼容与迁移成本可控；A16和A12则专供AI数据中心，以背面供电换取极限性能。

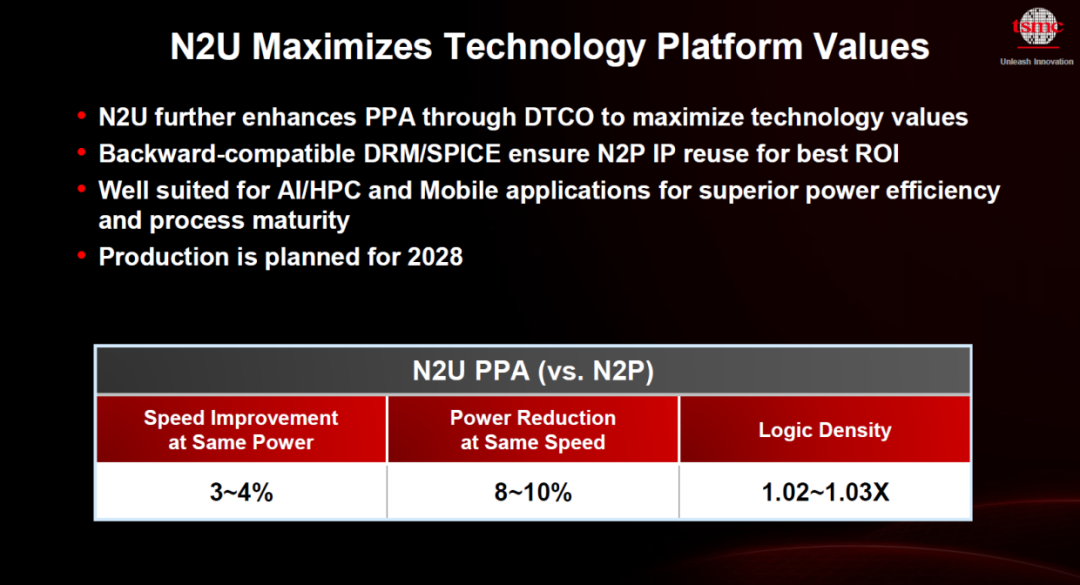

N2U计划在2028年量产，相较N2P速度提升3%~4%、功耗降低8%~10%，且与N2P设计规则完全兼容.
这对一年迭代数款芯片的手机厂商而言，迁移成本近乎为零。而A16的推迟，恰恰说明台积电在激进创新与商业落地之间选择了后者，不愿以毛利率为代价去赌一个尚未跑通的工艺节点。
如果说N2是摩尔定律在二维平面上的延续，那么台积电3DFabric技术平台正在推动产业从芯片级集成向系统级晶圆跃迁。
CoWoS的演进堪称巨兽化。
2026年5.5倍光罩尺寸版本已进入量产且良率超过98%；2028年将量产14倍光罩尺寸版本，可整合20个HBM；2029年进一步扩展至24个HBM。
这意味着单颗封装体内的内存带宽和计算密度将呈指数级增长，直接回应AI大模型对内存带宽的无底洞需求。
但真正的颠覆性创新在于SoW（系统级晶圆）。
SoW-X预计于2029年就绪，中介层尺寸扩展至超过40倍光罩尺寸，支持多达64个HBM和16个运算芯片的集成。
这已经超越了传统封装的范畴，而是在晶圆尺度上构建一个完整的计算系统。
与此同时，SoIC的3D互连技术提供了56倍于CoWoS的互连密度和5倍功耗效率，键合间距将从6μm微缩至2029年的4.5μm。
这三条技术路线（CoWoS的「更大」、SoIC的「更密」、SoW的「更整」）共同指向一个结论。
未来五年的算力竞争，主战场不在晶体管密度，而在系统集成度。
谁能把更多的计算单元、内存单元和互连带宽封装进更小的物理空间，谁就能掌握AI算力的定价权。
为支撑这一技术蓝图，台积电正在经历一场产能扩张的加速度。
2026年至2028年，N2/A16产能预计以70%的年复合增长率爬坡；CoWoS与SoIC产能在2022年至2027年间的年复合增长率超过80%；2026年计划建设九期新的晶圆厂，是2017年至2024年均值的两倍还多。
这种扩产节奏传递出一个明确信号。
台积电的护城河已从技术领先升级为技术+产能的双轮驱动。
在先进制程领域，N2首年晶圆产出量较N3同期高出45%，且苹果已锁定2026年前超过50%的初始产能。
在先进封装领域，CoWoS的供需缺口曾让英伟达等客户焦虑不已，如今台积电以80%以上的年复合增速回应市场，实际上是在用资本开支换取客户忠诚度。
但扩产也带来了新的产业格局。台积电2025年至2026年的资本支出高达520亿至560亿美元，其中70%至80%投向先进制程，10%至20%用于先进封装。
这意味着半导体设备和材料商将成为本轮扩产的最大受益者，而台积电自身也在通过全球布局（美国亚利桑那、日本熊本、德国德累斯顿、中国台湾本土）来分散地缘政治风险。
在N2和CoWoS的光芒之下，台积电在共封装光学（COUPE）和特殊制程领域的布局同样值得警惕。
COUPE技术将于2026年实现全球首款200Gbps微环调制器量产，目标在2030年达到4Tbps/mm的带宽密度。
在数据中心内部互连瓶颈日益凸显的背景下，光进铜退已从趋势变为刚需。
台积电将COUPE与3DFabric结合，实际上是在为下一代AI集群的光电合封提前卡位。
在特殊制程方面，N3A已完成汽车应用认证，N2A预计2028年第一季度完成认证；N4CRF射频技术相较N6 RF+功耗降低39%、面积缩小33%；N16HV高压显示平台为AR/VR眼镜缩小40%芯片面积并降低20%功耗。
这些布局说明台积电的视野不止于AI训练集群，而是覆盖从云端到边缘、从汽车到穿戴的全场景算力需求。
台积电2026中国技术论坛的核心叙事，可以用一句话概括。
摩尔定律没有死，只是从晶体管微缩转向了系统级重构。
当全球半导体市场在今年突破1万亿美元，当AI与HPC占据55%的市场份额，当CoWoS以80%的年复合增速扩产、SoW在2029年整合64个HBM。
这些数字背后是一个更本质的产业逻辑：算力正在从芯片属性变为基础设施属性，而先进封装正在成为比先进制程更稀缺的战略资源。
台积电的万亿宣言，本质上是在宣告一个新时代的到来。在这个时代里，谁掌握了从2nm晶体管到晶圆级系统的全栈能力，谁就掌握了AI算力的定价权。而对于中国半导体产业而言，这既是压力也是镜鉴。
当台积电用N2+CoWoS+SoW构建起层层壁垒时，国产替代的窗口期正在以肉眼可见的速度收窄。
