众志和达：异地容灾案例

    用户所属数据通信局是依托电信级网络环境建立起来的一家国际A类IDC。该电信数据中心在该地拥有四处高品质机房，总托管面积达3000平方米，可容纳数千个托管机位。为上千台服务器提供高品质的网络资源和专业化服务。随着Internet和城域网技术的快速发展，数据通讯局的业务也得到了较快的发展。数据的增长使得企业对存储空间、数据安全的要求越来越高。

    面临的挑战

•  利用较低的投资实现SSP(Storage ServiceProvider)增值服务


•  利用用户已有的存储设备，实现基于中央控制的管理机制


•  采用何种方式在IP网络上实现SAN和NAS的结合


•  如何实现核心数据的异地容灾


•  采用何种方式实现关键数据的保护。

    用户需求

    为了进一步完善IDC的业务系统，数据局提出了建立基于IP网络技术和远程光纤通道技术的存储区域网(SAN)和NAS的存储服务系统、数据备份服务系统和异地容灾系统。

    数据存储系统需要达到如下的建设目标：

•      在两地数据中心实现存储区域网（SAN）或NAS存储架构。实现集中存储和异种多平台多服务器数据的存储和共享。


•      能够保证新添加的存储设备和应用服务器的无缝扩展，无需停机。


•      实现一套安全高效的在线备份和恢复方案。


•      实现两地数据中心数据同步，实现两地数据中心异地容灾。存储系统提供多种同步策略，包括完全、增量、手动、自动更新、预定。


•      系统软件和硬件能够在线升级。

    解决方案

    根据用户需求，公司为用户设计了一套Falconstor IPStor存储管理软件为核心，以千兆网络为传输介质的IP/SAN智能网络存储系统。利用原有的存储设备，使用Mirror模块实现本地关键数据的镜像、对于核心数据利用Remote Replicator模块通过广域IP链路将数据复制到异地的数据容灾中心，并且使用Zero Impact Backup模块实现数据的高速备份。同时，对于人为因素造成的数据丢失也提供了有效保护。

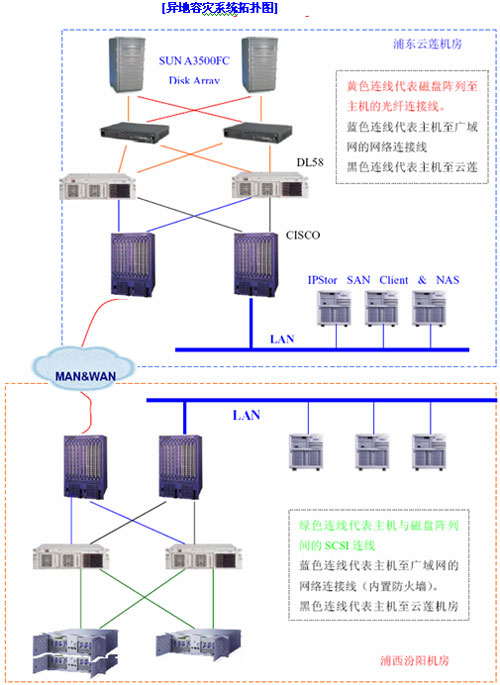

•      我们引入两台IPStor存储管理服务器，将上海电信存储中心现有的EMC磁盘阵列通过光纤和数据局自用的磁盘阵列与存储管理服务器相连,建立存储服务中心。


•      IPStor存储管理服务器将其所连的各种磁盘存储设备进行整合，形成一个大的虚拟磁盘。在虚拟磁盘上又可以进一步划分逻辑卷，分配给网络上各应用服务器使用。应用服务器上只要安装IPStor SAN客户机软件就可以访问分配的存储空间（逻辑卷）。IPStor服务器还可以把逻辑卷通过NAS方式（NFS、CIFS）向各应用服务器提供远程文件系统资源。


•      通过IPStor的复制功能，将本地数据按设定的时间间隔复制到远程的存储管理服务器。IPStor具有完善的远程异步数据复制功能，在两台IPStor服务器之间通过以太网络即可实现数据块（逻辑卷）级复制，从而实现应用系统容灾。真正建立了存储系统容灾中心。

    用户收益–实现不同类型存储设备间的镜像和容灾

    1、 集中控制，减少管理成本。

    2、在IP网络上实现了IP/SAN和NAS的完美结合。

    3、利用IPStor双工模块实现存储系统的全冗余结构。

    4、用IPStor提供的备份接口实现SSP系统的裸设备份，对人为因素的数据丢失提供有效保护。
