(连载)网络存储导论第九章：IPSAN方案实例(1)

    9.2 IP SAN 存储方案举例

    9.2.1 用户现状与需求分析

    9.2.1.1 用户现状

    用户主要开发针对用户各种彩色打印机、传真机、复合机和各种数码影像设备产品的系统软件，目前有10 台不同种类的服务器，每台服务器上都配置有硬盘，操作系统有Linux（RedHat 9.0）、Windows2000、Windows2003，每台服务器都承担着各自不同的应用，Linux 服务器是一台邮件服务器，Windows2000 服务器运行的是SQL Server2000 数据库，用户目前的网络拓朴结构如图所示：

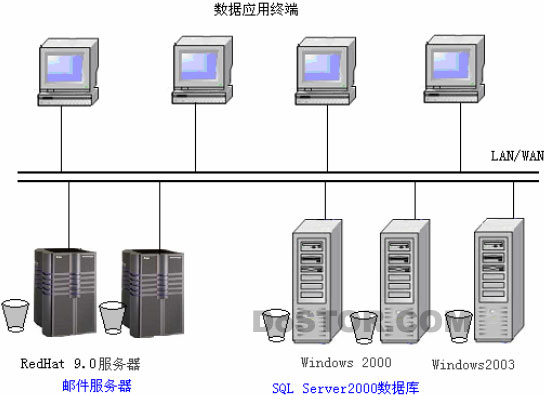

    图 9-1 用户现状

    9.2.1.2 需求分析

    用户的环境复杂，应用数据量大，应用数据增长速度也快，必须利用先进的IP SAN 网络存储系统来解决目前存在的问题。因此系统要求：

• 系统需要集中管理、简单操作

      用户目前有多种产品的系统软件代码，而且是多服务器、多操作系统、多数据库的复杂应用环境，因此要求为这些应用提供存储资源的存储系统必须集中管理，而且操作要简单方便。


• 必须满足日益增长的存储需求

      用户目前大约有10 台服务器，每台服务器都承担着各自不同的应用，每个应用每时每刻都会产生大批量的数据，因此如何解决这些数据的海量存储是系统首先要考虑的问题。


• 系统必须提供块级服务

      用户目前主要是数据库的应用，比如SQL Server2000,Oracle 数据库等，而且服务器操作系统有Unix、Windows2000、Windows2003 等，这就要求存储系统必须提供块级服务，以满足不用操作系统及数据库数据的存储需求。


• 系统扩展性比较好

      用户随着业务的扩大，存储资源需求会越来越多，因此要求系统必须有很好的扩展性，以适应未来5-10 年的业务需求。


• 系统有数据备份功能

      用户目前有邮件和数据库应用，所有的应用数据需要做定时的自动备份，因些需要系统必须能对Active Directory、SQL Server 数据库、Email 数据进行自动的全备份和增值备份，数据出错时能快速方便的恢复数据。


• 系统有容灾功能

      用户的数据十分重要，而且在以后的时间里可能会对两个办公区域间做异地容灾，因此需要系统必须有容灾功能，以满足系统日后新的需求。

    9.2.2 系统设计原则

    鉴于IP SAN 的发展趋势，对构建IP SAN 系统应遵循以下原则：

• 先进性

      系统必须采用的是先进的技术，先进的产品，遵循国际标准和国内外有关的规范要求；符合计算机、网络通讯技术和网络存储技术的最新发展潮流，并且是应用成熟的系统。


• 实用性

      系统设计必须符合实际要求，针对实际应用的特点，选择相应用的软、硬件系统；系统配置既要强调先进性也要注重实用性，还应注意系统配置的经济效益，以达到综合平衡。


• 集成性

      系统选择的产品必须高度集成，体积小，重量轻，移动方便，功耗低；而且在高度集成小型化前提下，应具有多种功能。


• 可扩展性

      系统设计要考虑今后发展，留有充分的扩充余地；系统要能满足不同协议的网络扩充和不同厂家不同产品的扩充；系统既应用于海量存储还提供本地和异地数据容灾。


• 灵活性

      系统要根据实际需要灵活定制不同的网络接口（比如FC 或IP）和不同的存储资源模块（比如SCSI、iSCSI Target、FCP）；


• 安全性

      系统具有高度的安全性，比如访问存储资源的身份认证，系统管理员的操作认证，系统本身数据的备份等等；


• 可靠性

      系统具备在规定条件和时间内完成用户所要求的功能的能力，能长期稳定的工作；结构简单，连接点少，可靠性高；对工作条件和工作环境要求较低；系统启动快，系统掉电后再来电或网络传输中断后再恢复正常，系统恢复工作迅速；故障率低，维护维修方便；


• 经济性

      综合考虑系统的性能和价格，性价比在同类系统和条件下达到最优，经济性应包括：系统本身的价格（包括系统、技术服务和培训）；系统运行后经济效益预算的可能收益；对系统实施现场的特殊要求所需的费用；对系统集成所需的有关软件和硬件等的开发费用；系统的易扩展升级等。
