Dell™ | EMC® CX300光纤通道存储系统

  要点

    •Dell™/EMC® CX300的设计旨在确保用户永远在线，以入门级价位提供了众多企业级业务连续特性，如可热插拔冗余硬件、热备用磁盘驱动器、多路经故障时转移、快照、克隆以及无中断固件升级。

    •CX300可用于升级现有Dell/EMC SAN，无论升级的原因是数据的增长，业务连续性，还是更高的性能需求。CX300可自由实现与传统Dell/EMC产品及其他CX系列Dell/EMC解决方案的互操作。

    •CX300的设计着眼于企业未来的成长。用户可以借助热添加式扩展机箱实现随增长付费。每台CX400最多可支持三个 DAE2 扩展机箱（最多60个驱动器）。如果因企业的发展，CX300不再适用时，您可以将其轻松转换为CX500或转换为DAE2-OS以实现到全新CX700系统的数据就位式再部署。

    •简单而强大的管理软件无疑有助于降低总体存储成本。CX300与整个Navisphere® 软件套件全面兼容，并可完全集成到VisualSAN® SAN管理产品。

    •光纤通道驱动器与同一阵列内的高级技术连接（ATA）驱动器的集成可以实现投资的最大化。或以性能为导向，或以容量为重点，它总可以有效地存储将数据存储到最能发挥其效益的地方。

    •卓越的服务与支持??戴尔提供了专业化的咨询、安装与实施服务，帮助您实现CX300的快速部署和配置，并确保其满足您的业务需求。所有CX300均得到金牌级戴尔企业级高级服务的支持，确保您的系统在未来几年内持续稳定的运行。

  背景

    CX300以CX200为起点，继续致力于为直接连接或SAN环境提供最佳的存储能力。基于存储的功能和综合管理软件为用户带来世界级的信息保护以及流畅高效的管理。CX300是一款全集成的2 GB储解决方案，拥有四个前端FC2光纤端口以及最多60个2 GB后端磁盘驱动器。

    CX300可以满足用户对高可用性、性能以及可扩展性的更高需求，因而成为数据中心以及那些寻求有着不折不扣表现的存储解决方案的客户的理想存储解决方案。凭借其可与昂贵得多的阵列相比的特性和性能，CX300可以说真正做到了强大性能、轻松拥有。

    用于管理、数据移动、数据管理和分析的高级软件功能向人们展示了什么是面向成长型企业存储需求的完备解决方案。

  产品描述

    Dell/EMC CX300是一款入门级2Gbps光纤通道RAID阵列，可用于SAN或直接连接到服务器。CX300提供了众多与Dell/EMC CX500相同的企业级业务连续特性，但其设计主要面对那些不需要CX500和CX700的全部性能及扩展性，并对价格更加敏感的用户。

    CX300包括一个2Gbps磁盘处理器机箱（DPE2）和可选2Gbps磁盘阵列机箱（DAE2），其中DPE2以单一3U机箱提供了两块存储处理器板、最多15个1英寸光纤通道磁盘驱动器以及冗余、热交换风扇与电源（见图1）。

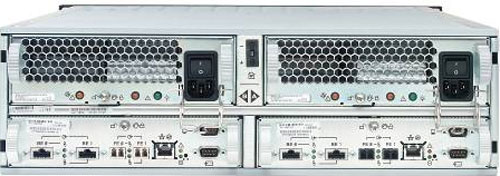

图1：CX300后视图，展示了电源和存储处理器

    用户可以为每个子系统添加最多3个DAE2和/或DEA2-ATA扩展机箱，每个机箱最多可支持15个驱动器，从而单一DPE2最多可配置60个驱动器。如果使用146GB FC驱动器，这相当于8.7太比特原始存储容量；而当使用DAE2-ATA机箱时，CX300的总体原始存储容量可以扩展到13.4太比特。

    四个全带宽2Gbps光纤通道主机端口可以最多直接连接4个主机或单一2节点高可用性群集（每台服务器2个HBA），而无需外部交换机。在SAN环境中，CX300可以满足多达64台冗余连接服务器的存储需求。
CX300通过Navisphere软件进行配置和管理（与所有Dell/EMC产品一样）并拥有与CX500相同的固件功能，包括在线LUN扩展和无中断固件升级（NDU）。如图2所示。CX300还可运行SnapView™ 即时复制软件和SANCopy™ 数据移动软件。

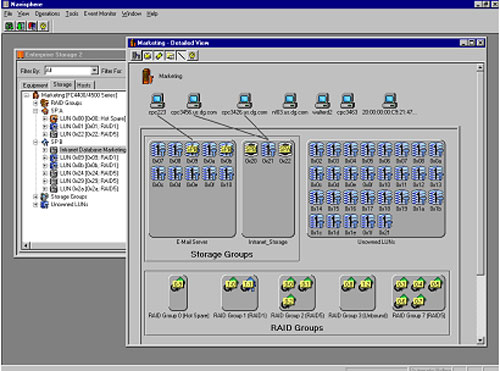

图2：Navisphere Manger图形用户界面截图

    CX300已获得认证，可以运行Microsoft® Windows®、Novell® NetWare®、Linux® 以及Sun Solaris®。

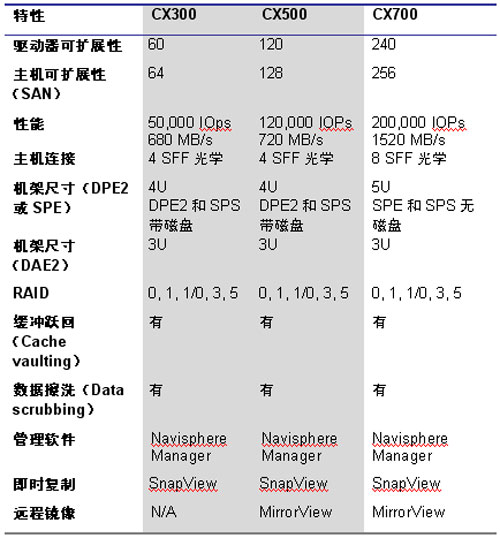

表1：CX300与CX500和CX700的特性比较

  市场与应用

    CX300是一款中端存储系统，适合用于需要领先的性能和可扩展性，并要求具备业务连续性和灾难恢复选择的业务关键型或日常生产性活动。CX300可以部署于包含Windows、NetWare、Linux和Solaris等操作系统的异质环境，并适合中等规模企业直至全球性企业环境的应用。

    以下列举了若干CX300适合使用的环境：

• 需要连续的可用性和灾难恢复能力，同时要求高性能和大容量扩张能力的业务关键型应用


• 中等规模SAN部署


• 需要高性价比的基于阵列即时复制或克隆以及镜像能力的应用


• 需要模块化存储增长灵活性的数据中心环境

    CX300的目标是外部RAID存储市场，面向那些寻求没有单一故障点，具备高可靠性、可用性和性能，同时能够支持众多服务器和应用的存储集中管理平台的客户。

    CX300对于数据密集型应用和全功能企业环境来说堪称极佳，这些环境包括但不限于：

    •高性能应用

    •视频流和高速内容提供

    •灾难恢复（全镜像解决方案）

    •OLTP和Web服务器

    •数据仓库

    •图形密集环境

    •分布式机构

    •电子邮件

    •客户关系管理

    直接连接

    在直接连接配置中，CX300能够为最多四台直接连接服务器或一个群集服务器组合提供存储能力。在上述配置中，CX300比SCSI 存储系统的可用性更高，并允许服务器和存储之间的距离更远，同时，将CX300配置为直接连接存储还使服务器可以在将来无缝集中到SAN中。

    存储区域网络

    在SAN环境中，CX300可与最多64台冗余连接服务器主动通信。与直接连接存储相比，当用于SAN环境时，CX300可提供如下潜在优势：

• 通过简化管理和集中备份降低总体拥有成本


• 通过提高存储利用率实现更有效的资产利用


• 通过LAN-free备份降低对生产的影响


• 通过灾难恢复功能（例如远程镜像、即时复制和克隆）降低数据丢失的风险


• CX300的性能和扩展能力对于运行微软Exchange或其他邮件发送软件、拥有数千用户的高可用性群集来说非常理想。MirrorView远程镜像软件允许镜像到数百米或数千公里外的其他Dell/EMC阵列，从而为您宝贵的电子邮件数据增加了另一维数据保护能力。


• 利用SnapView克隆实现零窗口、全功能备用的中等规模OLTP数据库


• CX300卓越的业务处理功能结合SnapView基于阵列的软件，对于24×7运行的中小型数据库非常理想。客户可以利用克隆创建数据的即时复制，然后备份或分析该拷贝，同时原始数据可继续用于生产。由于克隆数据和原始数据位于不同的磁盘，备份和分析对您的数据库的影响将达到最小


• 利用SnapView快照实现节省空间的零窗口备份的决策支持系统

    CX300还可用于需要高扩展性、高性能和高性价比解决方案的非关键型应用。通常这就是许多决策支持数据库。CX300在采用146GB驱动器时可扩展到最多8.7TB（使用ATA硬盘时可达13.4TB）数据，为您的数据提供充足存储空间。此外，利用SnapView快照，您可以将这一庞大的数据零宕机的备份到您的数据库，而无需进行整体拷贝。

• 视频编辑和印前应用


• 凭借其高达680MB/秒的连续带宽，CX300对于视频及印刷前应用非常理想。CX300可以直接连接到最多四台高速视频编辑工作站。如果要连接更多服务器，则只需增加一台光纤通道交换机即可。

    制造业   从软件开发到CAD/CAM到汽车碰撞模拟（有限元模型）等的计算密集型应用给了CX300大展身手的机会。所有制造环境都在寻求能够平滑集成至现有开发和管理应用的，价格较低的高可用性产品。以较低的价格为CAD/CAM应用提供一个共享的文件系统空间，缩短产品的开发时间，这十分重要。

    生命科学与卫生保健  计算化学、基因学和蛋白质学均是新药开发和基因研究活动中的计算密集类应用。蛋白质学较基因学更为庞大，更为复杂。在生成的数据量方面，前者远远超过后者，大约30到1000倍左右。数据的复杂本性不仅要求计算密集型应用，而且需要同许多时候我们在拥有PACS（图片存档及通信系统）的卫生保健环境内看到的高带宽存储系统。此外，生命科学中卫生保健联邦规章FDA 21 CFR Part11和卫生保健中的HIPAA将推动电子文档管理和图像处理应用在这些垂直市场的不断改进。我们的高带宽产品加上功能更加强大的CX300能够确保电子图像、电子记录和电子签名高度可用和安全性。

    金融服务  在金融服务业，信息就是业务。银行和证券相关企业都依赖数据仓库推动CRM项目及新的流程开发。联邦法规与客户服务均推动构成金融交易的纸质文件（如支票、股票等）的图像处理。在高带宽产品领域，CX300卓越的性能、功能、容量、密度以及极具吸引力的性价比将帮助银行安全、高可用地保留支票、贷款档案和交易记录图像7年时间或整个贷款期。银行对记录管理的总成本进行了评估，发现大容量磁盘子系统较传统的纸张、缩微胶片和磁带存档更具成本效益。CX300极具吸引力的价位进一步增强了Dell/EMC产品在此领域的优势。

    石油与天然气  石油和天然气勘探领域的地震数据获得和处理是当今ROI最高的计算密集型应用之一。此外，数据仓库是石油勘探的数据分析阶段的主要部分。地理学家之间需要共享大规模地震数据，而这些数据必须24 x 7高度可用，以确保在勘探阶段进行良好的协作以更快更可靠地发现石油资源。如果无法访问共享地震信息，昂贵的钻探设备和资产将被闲置，钻探人员也不得不坐下来等待。

    零售业  类似金融服务，零售业也依赖数据仓库来推动从财务分析到CRM计划到目标市场营销的很多业务。零售商需要集中管理不断增加的关于购买行为的数据以更好地了解顾客的个性化现状。他们需要预测顾客未来的偏好和购买行为，并且了解能够带来最多利润的顾客。CX300十分适合数据仓库应用，为零售客户提供解决业务挑战的广泛机会。此外，销售亭的流行将继续推动零售业对高带宽应用产品的需求。

    娱乐业  所有电影、视频和广播内容的创建和发布都需要密集图形处理类应用。此外，戴尔产品卓越的性价比亦非常适合这些成本敏感的行业。

  特性与优势

    可用性:

    CX300提供了卓越的端到端数据完整性、全面的部件冗余性以及无中断“升级”。独特的功能包括活动磁盘清理、缓存离台、热插拔部件以及无中断微代码和应用升级。

    管理：

    与所有Dell/EMC阵列一样，CX300采用Navisphere管理框架。Navisphere是一套简单易用的基于图形用户界面（GUI）的存储管理工具。它允许用户使用单一的管理站来管理多个Dell/EMC存储阵列，不受距离限制并有全面的安全选项。

    开放系统集中管理：

    Dell/EMC产品广泛支持多种操作系统环境，包括Solaris、Windows、Linux和Netware。

    高成本效益的解决方案：

    Dell/EMC产品与同类产品相比极具成本效益，提供从入门级到企业级全套的功能最强的存储平台。
    性能及扩展性：Dell/EMC产品提供业界领先的带宽以及能随容量线性扩展的卓越性能。

    灵活性：

    Dell/EMC产品为连接性、性能和容量提供最全面的配置选项。全方位的兼容性测试及验证使Dell/EMC可以更方便地与现存环境集成。

    投资保护：

    Dell/EMC提供了无可匹敌的投资保护。CX全线产品充分利用了通用的硬件和兼容的软件，能够实现全线产品的升级。

    凭借其附加的ATA硬盘以及能够容纳各种技术进步的硬件基础，无论是在现在还是将来，CX系列都是一个不错的投资选择。

    功能性：

    无论您的企业需要的是业务连续性、灾难恢复，还是高性能和高可用性，CX系列都能为您达到业务目标助一臂之力。

    Dell/EMC成为市场领先品牌得力于硬软件集成以及其他所有主要厂商的备份产品（包括Veritas、Legato、CA、Tivoli、EDM 和CommVault）以及全功能的本地及远程复制。

    高可用性硬件

    CX300的模块化冗余设计允许系统在电源、风扇、存储处理器或硬盘出现故障时保持正常运行状态。所有这些组件均设计为可热插拔，从而使维修简单轻松，且避免了宕机。

    持续带宽及IO

    凭借主机一侧四个和驱动器两个全带宽2Gbps光纤通道端口，即便是要求极高的应用功能，CX300也能应付自如。这使得CX300在与同类产品的竞争中以卓越的性能脱颖而出，成为持续型应用程序，如视频、印前及科学分析等的理想阵列选择。

    高性能IO是客户极其需要的关键性能，它能为数据库或OLTP应用程序实现超高速数据传输。CX300拥有50,000 IO每秒的性能，与同类产品的IO性能相比拥有强大的竞争力。

    缓存调谐

    与竞争对手的模块化存储产品相比，Dell/EMC存储系统有着异常灵活的缓存调整功能，可以确保系统能够根据负载精确调谐缓存，从而嗲来最优化的系统性能。

    缓存通过Navisphere Manager管理工具调谐。用户能设置以下参数：

• 每个处理器的读取缓存容量


• 每个处理器的写入缓存容量


• 缓存页容量


• 高低水印


• 水印处理开关


• 镜像缓存写入开关


• 每个处理器和LUN可用的缓存读写容量


• 预取特性（与缓存读取共同使用）

    集中式管理

    Navisphere Manager是面向所有Dell/EMC存储系统的强大配置与管理工具。简单易用的图形用户界面（GUI）在开始时可以帮助您进行基本配置并快速启用系统，并在未来用于进一步的优化及调谐。强大的监控和通告功能，包括“email home”功能，在出现故障时自动通知管理员并提出来自戴尔的修正方法。

    Navisphere Manager是基于Java的代码，驻留在阵列上并向LAN或WAN上的任何浏览器提供图形用户界面（GUI）。使用单一管理站来管理一个或几个存储系统。您希望远程变更配置吗？用Navisphere Manager绝对没有问题！

    无中断升级（NDU）

    无中断升级内置于所有新款Dell/EMC存储系统的核心软件之中，它允许核心代码（固件）在运行中升级，而不会造成对阵列上存储访问的中断。为了达到这样的目的，阵列将在存储处理器之间自动执行一系列的故障时转移和故障时返回操作。如果新版代码在察觉到SAN中出现意外征兆，升级将停止并还原到原始状态。

    快照复制

    快照复制（即时复制）是在特定时点创建的一个即时的LUN虚拟拷贝。“虚拟拷贝”的意义在于，快照复制不同于镜像或克隆，它不是数据的完整备份，而是由保存好的数据块（被修改后的数据备份）和指针表构成。指针表允许快照软件将数据块有效地整合成由复制数据和原始数据构成的LUN。

    以下几点是快照复制的关键特性：

• 快照复制是即时的 ?C 快照复制可以创建源LUN在某个特定时点的即时拷贝。快照LUN可在一个快照复制完成后马上启用。


• 快照复制可实现磁盘空间按需分配 ?C 快照复制使用的磁盘空间小于源LUN。


• 快照复制与源LUN共享数据 ?C 当您启用一个快照LUN，源LUN的性能会受到影响，因为两个LUN可能在使用同一个磁盘驱动器，而且可能会争夺使用相同的数据。

    快照复制一般应用于数据备份和数据在某一特定时点处于“冻结”状态的操作，并且管理员不想因完全拷贝而耗费过多磁盘空间或没有足够时间等待同步克隆。注意快件复制不能用于数据恢复，因为快件复制一部分基于原始数据（若源LUN数据不可访问，快照复制也不可访问。）

    CX300上的快照复制通过可选的SnapView实现。运行于CX300存储处理器的SnapView为所有连接至阵列的服务器提供快照功能。这样就简化了快照复制管理，并且减少了主机服务器的CPU利用率。

    克隆

    作为CX300提供的SnapView产品的组成部分，克隆或称业务连续卷（Business Continuance Volumes）为特定应用和特定情况提供更加全面的复制解决方案 ?C 简要描述如下：

    克隆和快照复制有以下区别：

    克隆是源LUN的完全备份 ?C 快照复制由部分复制和指针表构成。

    克隆是非即时的 ?C 克隆须与源LUN同步进行，完成前不可使用。注意克隆在某种意义是一种时点拷贝，但数据会在克隆断开后冻结而不是克隆开始时。 克隆会在同步镜像时影响源LUN的性能。一旦一个克隆与数据源断开，您就可以将该克隆LUN独立使用而不会对源LUN有任何影响。克隆不与源LUN共享数据，并且能完全置于单独的轴。

    克隆的典型用法包括决策支持系统（要求在原始数据上作分析且不影响生产性能）和应用程序开发（数据的多个完整备份用于不同的测试环境且性能均不受影响）。克隆也可用于SAN启动环境，此时，阵列内的系统磁盘复制是必要的。

    CX300可通过SnapView或者卷管理软件如Veritas Volume Manager实现克隆操作。在快照复制一节有关基于主机软件的优势和劣势的论述在此同样适用。

  主要客户优势

    Dell/EMC的影响/优势包括：

    财务优势

• 实现更多服务器与更大存储容量的连接将带来戏剧性的成本结余


• Dell/EMC可以通过Navisphere组件实现简便方面的管理，从而降低了人员成本，并提高了产品更新管理水平

    运营优势

• 借助SnapView软件，Dell/EMC的备份无论从用户还是服务层面来说均无中断

    业务优势

• 成长的不确定性甚至可以使一个企业残废。拥有SnapView和Navisphere Manager的Dell/EMC CX300创造出一个可扩展的基础架构，可以支持您当前及未来的业务。


• 随着您不断赢得客户，业务运作所需信息可能以令人惊愕的速度增长。Dell/EMC CX300提供了一个平台和功能，能够在需要的地方和需要的时间，以需要的速度提供这些信息。

  服务与支持

    戴尔企业级高级服务是一套丰富的服务组合，旨在帮助企业优化Dell/EMC技术的使用，快速部署系统，并实现最大化的系统稳定运行。

    咨询与部署服务 ?C 必需服务

    戴尔SAN咨询与部署服务帮助客户有效地计划并优化全新SAN解决方案的实施，以达到独特的存储目标。

    注：必需服务可以确保最佳客户体验。存储系统售价已包含硬件安装和金牌服务费用。SAN实施服务亦为强制性服务。主要SAN服务包括：

    •售前设计与地点就绪性评估服务

    最初的设计会将确定存储配置要求，填写戴尔SAN配置就绪表格（SCRF），并就技术/环境要求与客户进行交流。SCRF用于制定最初的安装计划和记录用户的完整SAN设计作为戴尔技术支持小组提供安装后支持的参考资料。

    •SAN实施服务

    SAN实施由一次综合性的远程规划会议开始，旨在确保双方对所有的技术和环境要求进行了充分交流并提前就组件级别的安装达成共识，其中还包括整体地点就绪核对和客户独特系统配置信息的确认。现场实施还包括：

• SAN布线与基于SAN的主机连接


• 交换机的配置以及核准主机上的代理安装


• Navisphere Agent、Navisphere Manager软件的安装, and enabling of Access Logix for LUN access


• 创建LUNS、RAID组和存储组


• 产品介绍会


• 组件级设计文档的创建

    •定制设计与实施服务

    面向复杂系统（16台或更多主机）的全面设计与实施，内容包括SAN实施服务特性及其他为满足客户要求所需的设计与实施服务。

    •硬件安装

    上门安装现场安装Dell/EMC存储系统，连接电源，并为设备通电。

    咨询与部署服务 ?C 可选服务

    •客户培训

    各种培训课程，涉及戴尔服务器与存储产品、备份与恢复、存储区域网络、群集和系统管理软件。可在客户设备现场或戴尔实验室进行。戴尔技术培训旨在使系统管理员具备在第一天就能优化使用戴尔产品的技巧。

    •戴尔技术解决方案中心的方案验证

    戴尔的一个保密的综合实验室，在此，戴尔可以协助客户分析挑战、测试系统和决定针对每个独特业务环境进行优化的解决方案。

    •备份与恢复的设计与实施

    备份与应用软件的详细分析和/或实施。

    •群集实施

    设计与实施群集Microsoft Exchange、Microsoft SQL Server和戴尔光纤通道群集工具集。

    •SnapView实施

    在预先安装和配置的Dell/EMC阵列上安装和配置SnapView应用软件。结束时，戴尔将演示SnapView的功能和所有配置设置。

    Dell/EMC系统均拥有稳健的标准支持服务程序，包括含以下特性的金牌级别的戴尔企业级高级服务：

    •7×24高水平的工程师对工程师级电话支持，可直接访问金牌服务热线工程师

    •由技术客户管理小组管理的服务事件升级和报告服务

    •7×24四小时上门支持1

    •通过企业级专家中心提供的案例管理服务

    •远程软件及存储支持 ?C 无限次问题解决

    •存储系统远程监控

    •用户可自行指定服务的优先等级

    •戴尔与主要第三方提供商之间经协调的无缝支持

    •产品更新通知服务

    •可选升级服务包括现场故障诊断、现场工程师、现场备件和定制的白金级支持

    •三年有线保修2

    •7×24免费电话硬件技术支持

    •扩展的7×24 E-support联机服务

服务可能由第三方提供。在进行电话故障诊断后，如有必要将派遣技术人员上门服务。服务受部件供货情况、地理限制以及服务合同条款的限制。服务时间依赖于致电戴尔的时间。仅限美国。
2 如需有关戴尔保证或有限保修的完整拷贝，请致函Dell USA L.P., One Dell Way, Round Rock, TX 78682。更多信息，请访问http://www.dell.com/us/en/gen/misc/policy_010_policy.htm.
