项目背景
对金融行业来说，其数据的保护是企业可以生存发展必需的根基，对于中国工商银行广东省分行来说，数据存储备份系统的价值毋庸置疑。在这个项目中，用户面临的环境较为复杂，其中有3台Sun Enterprise 10K服务器，使用Sun Cluster构成了集群, 运行Oracle数据库，用于总行的数据网关，支持广东银联ATM应用，和新开发的网上银行。除此以外，还有2台IBM P690服务器，集中运行各地市行的办公自动化系统：4台IBM RS6000 S85服务器，连接2个IBM 7133磁盘子系统，使用IBM HACMP集群软件构成两个集群系统, 运行Oracle和Lotus数据库系统，为分行和某些银行的办公自动化提供服务. 除了环境和设备复杂以外，本方案的重点和难点在于，用户对数据备份的性能提出了较高的要求，同时又必须限制备份系统对应用可能产生的影响。另外, 用户未来业务的增长要求本方案可以适应未来业务的需求。
系统需求
- 存储备份系统支持数据集中式管理，相关业务系统或全部的应用系统存储系统合并为统一的存储系统；
- 支持多种系统平台的接入，即实现跨平台操作；
- 异构环境数据共享，即不同的平台和数据库系统实现相关数据的共享,同时支持主流第三方厂家存储设备的接入；
- 提供包括存储介质、接口设备及连接链路的冗余支持；
- 具有高度灵活的可扩展伸缩性；
- 存储备份系统向网络客户端和应用服务器提供数据存储服务时，不能对应用系统的运行效率和网络的速度产生明显的影响，即最大限度的LAN FREE；
- 可实现系统和数据备份和灾难恢复机制。
用户要达到的目标：
为了满足用户的要求, 我们采用2台IBM RS/6000 P690服务器的两个domain作为冗余结构的备份管理服务器。同时采用VERITAS NetBackup软件作为数据备份管理软件，IBM 3584磁带库系统，组成了完整的数据备份解决方案。方案主要特点如下：
- 为了实现用户提出的高可用性的要求，方案采用了2台IBM RS/6000服务器作为备份服务器，利用IBM HACMP实现双机架构，并根据备份作业的需要编制了脚本。当备份或恢复出现故障时，可以通过脚本自动将任务切换到另一台服务器继续进行。
- 相关的服务器数量众多，方案利用了SAN的冗余路径，同时利用了光纤交换机的Trunking技术对交换机实现了级联，并优化性能，保证了每一端口足够的访问速度。
- 方案采用IBM ESS2105 SHARK企业级磁盘存储系统作为数据集中存储设备，分配给个关键业务服务器，既保证了极高的性能和可靠性，还能够给用户带来集中管理的一系列好处。
- 方案采用了VERITAS NetBackup DataCenter数据备份管理软件，IBM 3584磁带库子系统并对所有连接在SAN上的服务器通过LANFree的方式进行备份，虽然数据量巨大，服务器数量众多，但完全可以在规定时间内完成备份，而且不会对业务网络和服务器造成过大的压力。
系统采用SAN架构, 使用”LAN-Free”的方式进行备份, 减少了备份对网络的负载, 同时又为未来存储的大规模集中化管理提供了条件, 从而保证了方案实施的成功。

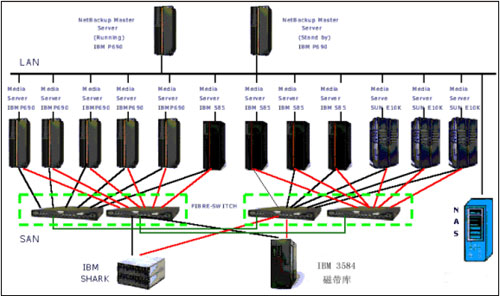

中国工商银行广东省分行存储备份项目解决方案拓扑图
应用实施效果
1）集中管理；
2）方便定制备份策略和备份作业，日常操作时尽可能少的人工干预；
3）较高的伸缩性，可以方便的将应用从备份体系中剥离出来，或将新增的应用加入到备份体系中；
4）提供有效的方式对备份过程进行事中或事后的监控；
5）能够对已备份出来的文件进行校验，确保所有的备份均可用；
6）提供了一套行之有效的办法，对备份到集中存储设备或是磁带上的各种备份文件有效管理，一旦系统崩溃，能够迅速的定位恢复操作所需的全部备份文件；
7）提供了有效的数据转储方式，能根据存储介质的保存期限提示操作人员进行数据转储，并能自动对需要更新的备份信息作更新；
8）能够提供行之有效的方法，将生产系统的备份恢复到测试系统上（这种类型的恢复占所有恢复操作的80％以上），从而可以验证备份策略的合理性和备份操作的正确性，以及满足司法机关审查的需要；
9）支持多个操作系统平台，包括Windows系列、Solaris、Aix和Linux；
10）支持操作系统级的增量、累积备份；
11）实现Oracle，Notes的自动备份；
12）对网络带宽的占用最小；
13）分权限管理；
14）支持加密；
方案实施结束后，本数据备份系统完全满足了用户原先提出的各方面要求，并在高性能、集中管理等方面为用户留下深刻印象。本系统现在已经为用户的数据管理发挥重要作用，并将作为今后备份管理的主平台，随着系统架构的扩展而不断扩展和升级。
