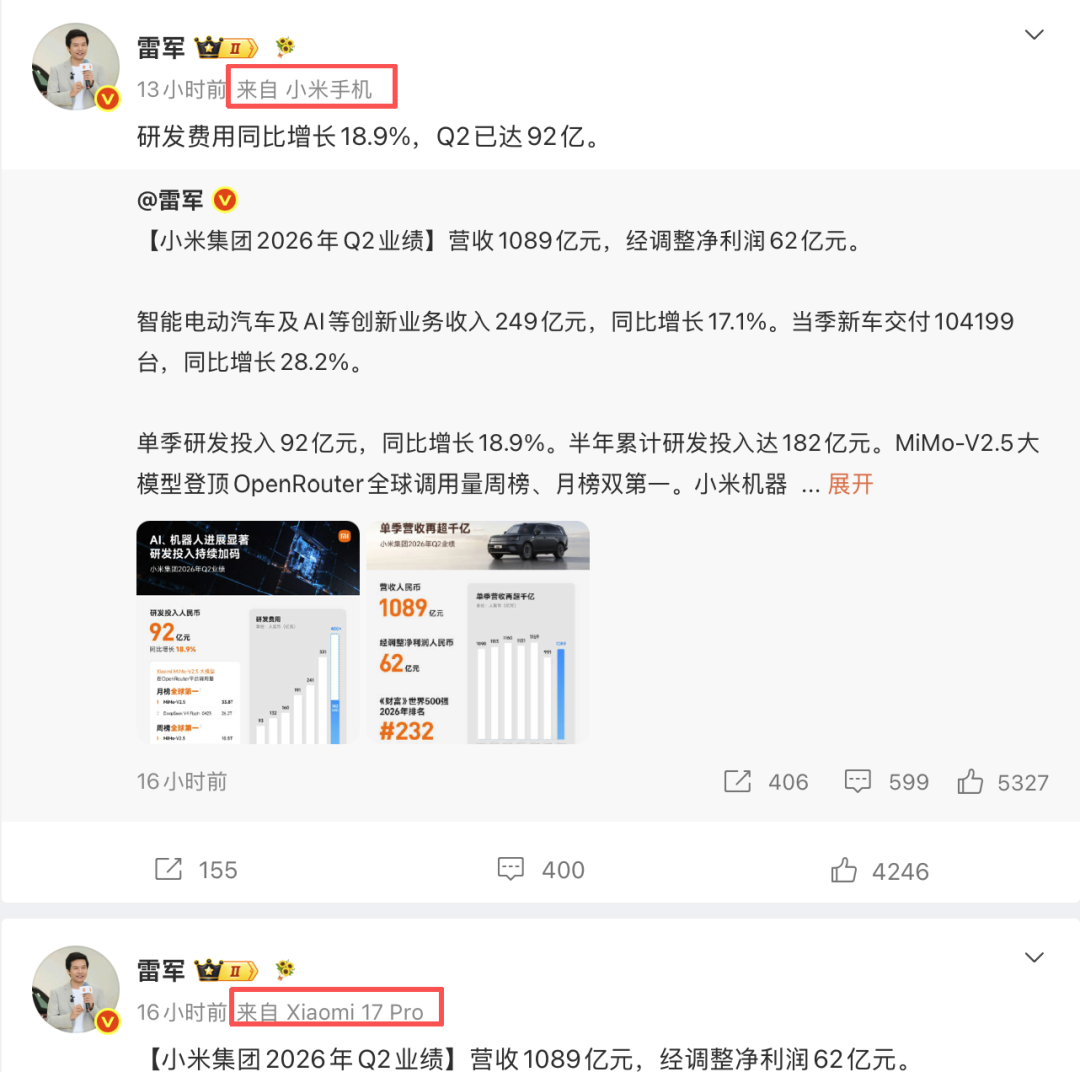

小米新一代玄戒芯片进入预热周期，雷军与卢伟冰同步发声，微博小尾巴更换为Xiaomi 17 Pro，9月密集新品发布期已定。
小米官方在财报电话会上仅确认新一代玄戒芯片即将发布，系列旗舰产品会密集上市，未公布具体命名与参数。
此前卢伟冰在5月直播中曾明确回应，网传跳过O2直接命名O3的说法可信度不高，并确认迭代芯片定名玄戒O2。不过，后续代码库泄露及数码博主爆料中，出现了三集群架构、超大核主频突破4GHz、GPU频率大幅提升等参数信息，这些非官方信息为行业观察提供了参考，但最终规格仍需以官方发布为准。
玄戒O1在三款终端累计出货超百万颗，完成了从流片到量产验证的闭环。从首代到迭代，时间节奏落在端侧AI算力需求爆发的前夜，其产业意义需要放在全球半导体供应链重构的大背景下审视。
迭代信号与信息边界
小米此次预热释放了明确的迭代信号，但官方披露的信息极为克制。

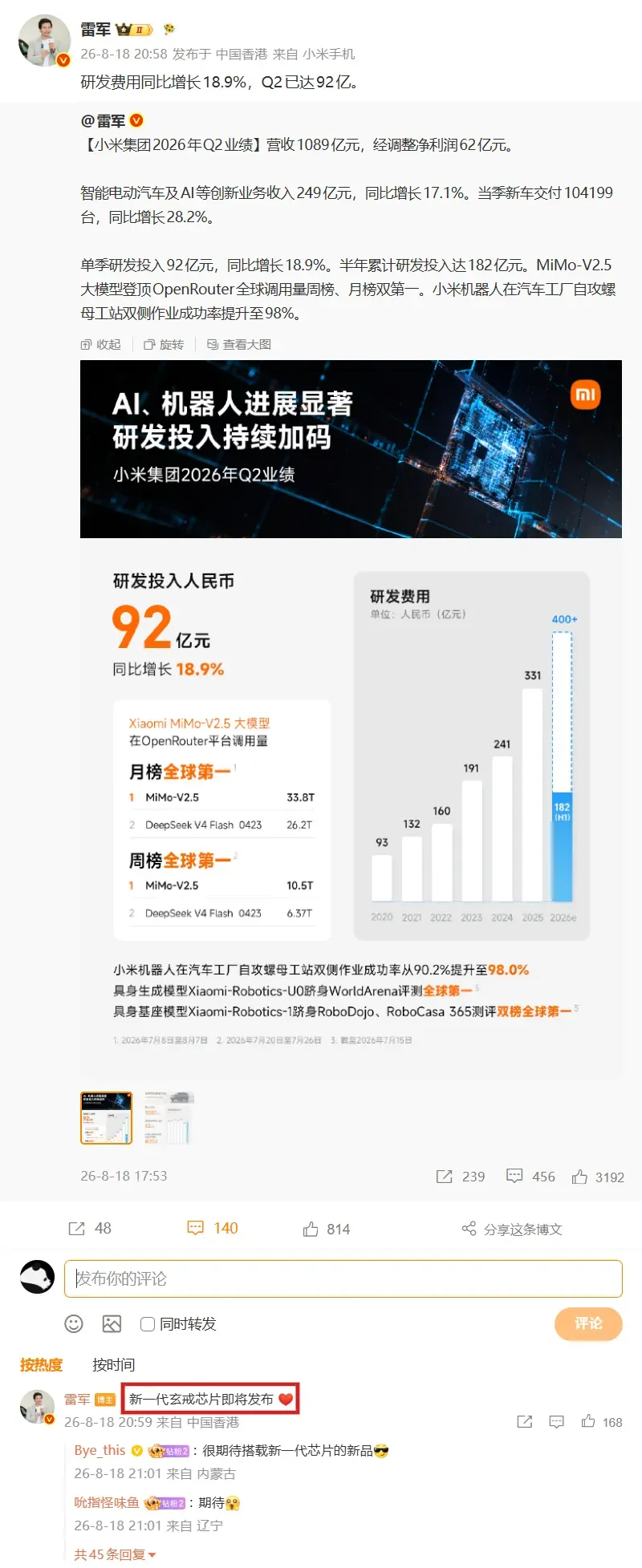

雷军在回顾Q2业绩时顺势宣布新一代玄戒芯片即将发布，卢伟冰在财报电话会上补充O1已实现百万级出货、完成旗舰芯片规模化验证，并透露9月将进入密集新品发布期。
除此之外，官方未透露任何关于新芯片的架构细节、制程节点或首发机型。
这与此前5月卢伟冰直播中的表态形成呼应。
他当时明确否认了跳过O2命名O3的传闻，表示网上流传的各类消息可信度不高，并确认迭代芯片定名玄戒O2、计划8月发布。然而后续代码库泄露信息显示，一款代号为Lhasa、型号2608BPX34C的设备被指向MIX Fold 5，其处理器被标注为玄戒O3，参数包括三集群架构、超大核4.05GHz、钛核3.42GHz、小核3.02GHz、GPU频率1.49GHz、内存带宽9600MT/s等。
这些爆料与官方表态存在明显出入，命名最终是否调整、参数是否准确，目前尚无定论。
这种信息边界本身反映了芯片行业的一个常态。在正式发布会之前，工程机代码泄露、供应链消息和博主爆料交织，真假难辨。对于分析者而言，重要的是区分哪些是已验证的事实，哪些是待验证的爆料，并在论述中保持相应的审慎。
端侧AI算力需求与架构演进方向
无论最终命名和参数如何，玄戒迭代芯片的推出时机极具战略意义。
端侧AI大模型的部署正在从概念验证走向规模化落地。
小米MiMo-V2.5大模型已登顶OpenRouter全球调用量榜首，云端模型的活跃度与端侧芯片的迭代形成紧密耦合。
端侧推理对SoC提出了新的算力分配需求。
重载AI任务需要单线程峰值性能，日常高频应用需要中等负载下的能效比，后台常驻服务则需要极致的低功耗待机。
据数码博主爆料，新一代玄戒芯片可能采用超大核、钛核与小核的三集群架构，超大核主频突破4GHz，小核主频大幅提升至3GHz以上。
如果这一架构属实，其设计逻辑在于为三类负载重新划分算力密度。
超大核负责大模型推理和复杂计算，钛核承接日常高性能任务，强化后的小核承担更多前台轻负载，减少大核无效唤醒。这种设计与苹果A系列芯片近年的演进方向趋同，表明玄戒团队在架构层面开始对标全球第一梯队的设计哲学。
内存带宽是端侧AI推理的另一个关键瓶颈。
爆料信息显示新一代玄戒芯片内存带宽达到9600MT/s，处于当前移动平台的顶级水准。端侧大模型推理对内存带宽极为敏感，带宽不足会直接成为算力瓶颈。LPDDR5X内存的支持意味着该芯片在数据吞吐能力上达到了运行数十亿参数端侧模型的基础门槛。
O1的百万级出货为调度逻辑提供了真实场景验证。三款终端覆盖手机、平板等不同形态，用户在实际使用中产生的功耗曲线、发热分布和性能瓶颈数据，成为迭代优化的核心依据。芯片设计的迭代从来不是实验室里的参数竞赛，而是海量真实数据驱动下的工程微调。
产业链上游的依赖与自主空间
新一代玄戒芯片据爆料继续采用台积电3nm工艺，制造环节仍深度绑定全球最先进的晶圆代工体系。
台积电3nm产能目前主要由苹果、高通、联发科等客户瓜分，地缘因素使得先进制程产能的获取存在不确定性。这是玄戒乃至整个高端芯片设计产业面临的硬约束，短期内难以通过技术路径突破。
但在设计环节，玄戒的技术路径呈现出一种务实的自主策略。

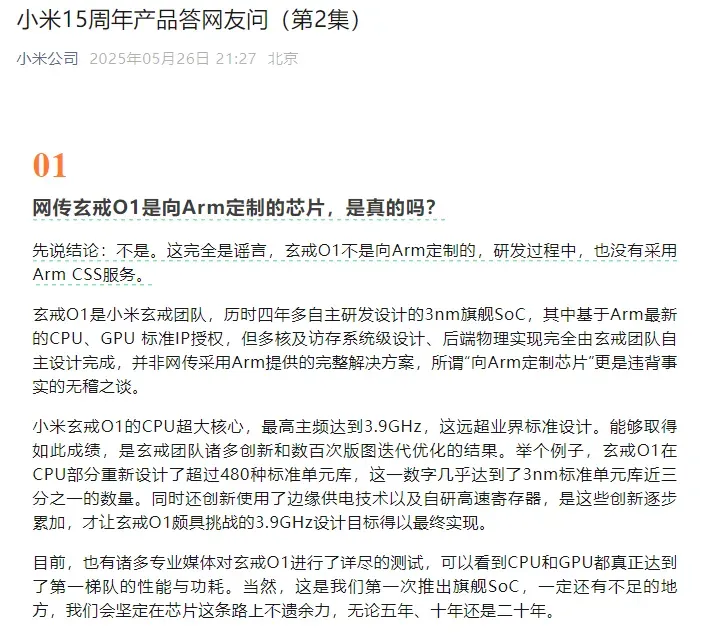

小米官方明确澄清，玄戒O1并非向Arm定制的芯片，也未采用Arm CSS服务，而是基于Arm最新CPU和GPU标准IP授权，由玄戒团队自主完成多核及访存系统级设计和后端物理实现。
具体而言，团队在CPU部分重新设计了超过480种标准单元库，数量接近3nm标准单元库总量的三分之一，并创新采用边缘供电技术和自研高速寄存器，最终将超大核主频推至3.9GHz。
这种路径的选择背后，是全球半导体IP授权市场的现实格局。
Arm在移动处理器IP领域占据绝对主导地位，其CPU和GPU架构构成了安卓生态的事实标准。从零构建指令集生态需要数十年积累和庞大的软件生态培育成本。
RISC-V等开放架构虽然在IoT和中低端市场取得进展，但在3nm旗舰SoC领域，软件生态的成熟度远不足以支撑商业化产品。玄戒基于Arm标准IP授权进行系统级创新和物理优化，在较短时间内产出可商业化的产品，是一种投入产出比相对可控的选择。
EDA工具链是另一个关键依赖点。
3nm芯片的设计离不开Synopsys、Cadence和Siemens EDA等厂商的工具支持，这些工具在先进制程节点上具有不可替代性。
EDA产业的追赶者正在加速布局，但在3nm级别的物理验证、时序分析和签核流程上，与行业龙头仍有代际差距。玄戒的设计流程同样无法脱离这一生态，这也是所有追赶型芯片设计企业共同面临的瓶颈。
先进封装技术的演进可能进一步重塑SoC的设计范式。
台积电CoWoS、InFO等2.5D/3D封装方案，通过将不同功能模块拆分为独立芯粒再封装集成，正在改变传统单片SoC的设计逻辑。
AMD、英特尔和苹果已经在这一领域取得显著进展。
如果Chiplet成为3nm以下制程的主流方案，玄戒需要在芯粒间互联、封装工艺和系统级集成上建立新的能力。这对一个刚完成首代旗舰SoC的团队而言，意味着又一轮技术追赶。
商业闭环与长期投入
芯片设计的商业逻辑极为残酷。
雷军曾坦言，像O1这样规格的旗舰芯片，如果只卖100万台，平均到每台的芯片研发成本就超过1000美元。这意味着在出货规模达到千万级之前，玄戒项目几乎不可能实现盈利。
小米选择将自研芯片率先搭载于少数旗舰机型，主力走量产品仍沿用高通和联发科平台，这一策略看似保守，实则符合芯片迭代的客观规律。
没有任何一家厂商敢在自研芯片的第一天就全面替换供应链方案。
苹果从A4到全面自主化用了数年时间，海思麒麟从K3V2到站稳高端同样经历了漫长迭代。
玄戒当前所处的阶段，本质是商业冷启动期的必经过程。
第一代产品验证技术可行性，第二代产品扩大应用范围，第三代产品才有可能进入盈亏平衡区间。这种节奏需要企业具备极强的财务耐力和战略定力。
从财务数据看，小米2026年第二季度研发投入达92亿元，同比增长18.9%，上半年累计研发投入182亿元。玄戒项目截至2025年4月底已投入超135亿元，雷军承诺至少投资10年、500亿元。这种级别的持续投入在手机厂商中极为罕见。
作为参照，OPPO哲库项目在投入约百亿级别后选择解散，vivo和荣耀尚未推出旗舰级SoC。小米的坚持本身就在说明，其将芯片自研定位为战略级长期项目，而非短期营销工具。
更深层的商业逻辑在于供应链议价权的重构。
当企业拥有自研芯片能力时，即使主力产品仍采购外部方案，其在供应商面前的谈判地位也会发生质变。高通和联发科的定价策略、技术授权条款、优先供货顺序，都会因客户具备替代选项而趋于灵活。
这种议价权的提升难以量化，但对年出货数亿台设备的小米而言，其长期价值可能远超芯片业务本身的直接利润。
全球SoC格局与产业坐标
当前全球能够独立完成3nm手机SoC研发设计的企业，数量极为有限。苹果凭借A系列和M系列占据绝对领先，高通和联发科是安卓阵营的绝对主力，三星Exynos在部分市场保持存在感，海思因先进制程受限暂时无法使用最新节点。
小米玄戒O1的问世，使小米成为全球少数几家具备3nm旗舰SoC设计能力的企业之一，为高端芯片设计领域增加了新的参与者。
但填补空白不等于改变格局。玄戒O1出货超百万颗，这个数字在手机SoC年出货量以亿计的全球市场中占比微小。高通和联发科在安卓生态中深耕数十年，积累了庞大的专利组合、运营商认证资源和全球渠道适配经验。玄戒作为后来者，在基带集成、全球频段支持、第三方应用兼容性等方面仍存在明显差距。
O1采用外挂联发科基带的方案，虽然保证了通信功能的稳定性，但也意味着在SoC最核心的集成度指标上，玄戒尚未实现完全自主。
基带芯片的自主化是手机SoC设计中最难啃的骨头。
高通之所以能在高端市场长期保持定价权，很大程度上源于其在Modem技术上的垄断地位。苹果为实现基带自主，收购英特尔基带部门后投入数十亿美元，至今仍未完全摆脱对高通的依赖。
玄戒选择外挂联发科基带，是一种务实的阶段性策略，但也意味着其在通信核心技术上的自主化仍有漫长道路要走。
这种差距需要被客观认知，但不应成为否定其存在价值的理由。半导体产业的竞争从来不是单点突破的零和博弈，而是多条技术路线并行推进的生态系统。海思在巅峰期已实现年出货两亿颗级别的规模，其技术积累和生态成熟度是玄戒短期内无法企及的。但海思的受限恰恰说明，将高端芯片的希望寄托于单一企业，风险极高。玄戒的出现为高端SoC增加了第二条并行路径，即使其当前规模有限，也为产业链提供了额外的备份选项。
从手机到汽车的跨终端算力平台
玄戒芯片的应用场景正从手机向平板、汽车延伸。
小米已确认玄戒芯片后续将应用于汽车业务。这种跨终端布局的战略意图在于构建统一的底层算力平台。手机SoC、车规级芯片和IoT设备如果共享同一套架构底层，操作系统、算法框架和开发者工具的协同成本将显著降低。苹果通过A系列和M系列芯片的统一架构实现了生态闭环，华为通过麒麟和昇腾的布局打通了端侧与云端。小米的跟进表明，其试图在端侧智能时代建立类似的垂直整合优势。
车规级芯片与手机SoC在可靠性标准、温度范围、认证周期上存在本质差异。AEC-Q100认证、ISO 26262功能安全标准、更宽的工作温度范围，这些要求意味着手机芯片的设计经验无法直接平移。玄戒团队需要建立独立的车规级设计流程和验证体系，这对其研发资源的分配提出了新的挑战。
结语
玄戒从O1到迭代芯片的推进，是消费电子企业在全球半导体产业链中向上游攀升的一个缩影。它既不意味着芯片产业已经实现全面突围，也不应被贬低为无足轻重的尝试。在3nm节点上完成设计、流片、量产和百万级装机，本身就是一个需要被记录的产业坐标。
对于半导体产业而言，真正稀缺的或许不是某一款产品的成败，而是愿意持续投入十年以上、承受百亿级亏损风险的企业主体。玄戒能否从百万级走向千万级，从旗舰补充走向生态主力，将决定这场长期试验最终成为产业样本还是商业教训。在此之前，对其工程进展保持客观追踪，比急于站队更有价值。
