连载：Adaptec与宝德iSCSI磁盘阵列评测报告二

三、设计图和所需设备本配置方案的模型定位需要中型配置，采用存储和服务器集群方式。方案拓朴图如下

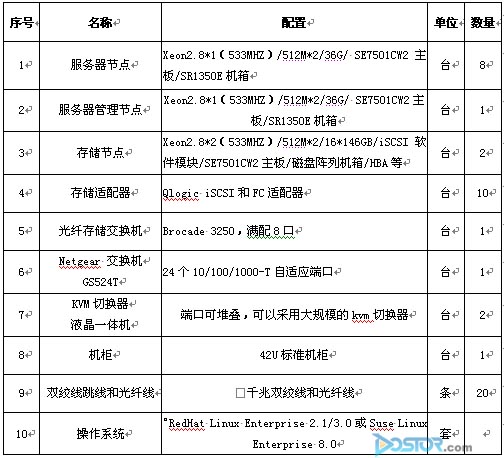

硬件配置方案如下：

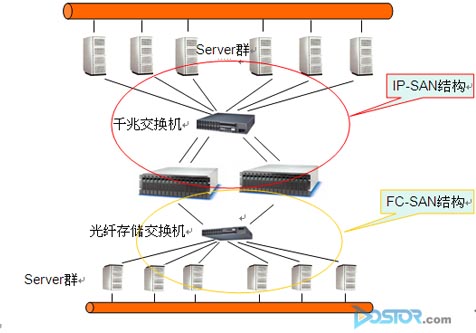

宝德iSCSI磁盘阵列连接结构图

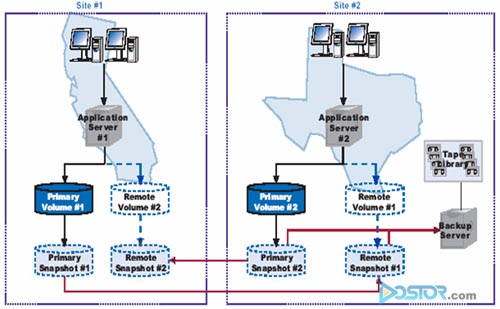

iSCSI磁盘阵列作异地复制或容灾工作原理图

服务器节点：

采用双路Xeon 2.8 G或以上1U机架式服务器，内存５１２M, SCSI硬盘73 GB。

测试节点数推荐采用12个。最低可以采取3个的基本配置，不过3个节点作为性能演示，效果不是太明显。所以我们采取8个服务器测试节点的方案。

服务器管理节点：

采用双路Xeon 2.8 G或以上机架式服务器，内存５１２M，SCSI硬盘73GB。用这个服务器管理节点来管理和配置整体存储应用解决方案。

存储节点：

考虑到作存储集群和存储软件功能模块的演示和性能测试，计划开发两套iSCSI磁盘阵列进行配合。配置采用高端的双路Xeon 2.8 G或以上机架式存储柜平台，内存1GB，16块146GB硬盘，加上国外知名飞康公司的iSCSI软件和存储管理软件模块。

存储适配器：

部分服务器要配置壹块iSCSI HBA卡，用来连接网络交换机搭建IP-SAN架构，还有部分服务器要配置壹块FC HBA卡，用来测试iSCSI磁盘阵列与FC-SAN的性能比较和兼容性。

光纤存储交换机：

配置壹台16口以上的光纤存储交换机，用来连接服务器和存储设备，并进行测试iSCSI磁盘阵列与FC-SAN的性能比较和兼容性。

网络设备：

我们推荐使用Netgear 交换机GS524T 进行千兆网络数据交换，并采用网线绑定的功能进行测试，而且采用服务器集成网卡，可观察整体网络负载和数据流量，采用这种方案可作负载均衡的测试。

显示设备：

推荐采用KVM，键盘、鼠标、显示器接口和液晶显示器一体机，使整个机器看起来作为一台整体，进行统一管理和切换。
