CBS基于FC SAN存储网络环境的备份解决方案

一、项目背景分析

随着存储模式的转变，从以服务器为中心到网络为中心发展到今天以数据为中心的存储模式，目前计算机局域网建设已成规模，为适应市场经济的发展，提高企业自身竞争力，许多企业采用了数据存储的集中化、网络化管理。建立FC SAN存储网络后，不仅实现了存储集中、存储整合，也实现了应用整合，各应用间可建立基于光纤通道的高速文件共享，可实现多节点的集群应用，亦可实现并行应用服务，对于存储设备的管理、空间的划分、空间的利用率均得到很好的解决。

二、用户现状分析

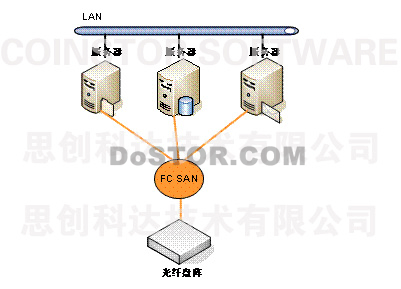

对于一般企业来说，信息中心主要有企业的数据库服务器、邮件服务器、文件服务器等一些应用服务器，数据通过光纤交换机保存在光纤盘阵上面，作到数据的集中化、网络化存储管理。在信息爆炸式增长的情况下，怎么来有效的保护数据的安全，成为各个企业面临的关键问题。大多数企业目前还没有重视对数据的备份保护，有的根本就没有对数据采取有效的保护，有的也只是由系统管理员采取一些简单的措施，通过LAN进行手工的备份，达不到数据灾难保护的要求。数据的备份管理存在着许多不足的地方：

1、备份任务分散在各个服务器上，管理起来比较困难，并且数据的安全性得不到保证；

2、备份时系统资源占用比较严重，备份数据经由LAN，对LAN影响比较严重，对整个系统性能的影响比较明显。

3、手工备份只能通过数据库或者应用本身提供的简单的备份功能来进行，不能进行整个系统和数据库以及应用的整体灾难备份保护，达不到灾难性的保护要求。

4、大型的数据中心可能存在多种操作系统和多种应用系统，简单的手工备份做不到异构平台下的数据统一集中的备份管理。

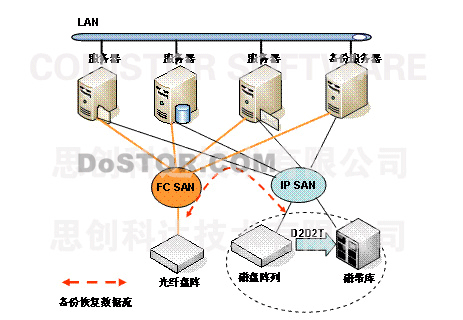

三、用户需求分析

1、不改变现有的环境的情况下来实施对整个系统的备份保护，要求对整个系统做到最小的改变。

2、不仅能做到数据的备份，同时还能对整个环境中的所有服务器的操作系统进行备份保护。

3、尽量缩短备份窗口，减少备份时间。

4、采用基于FC SAN的备份方式，实现LAN Free备份，备份数据走专用的存储网络，不影响LAN上的业务。

5、能够实现快速的备份，脱离普通的备份方法。

6、支持异构平台的统一集中备份管理，能够做到跨平台的备份管理，在各种应用平台下做到备份管理窗口的一致性。

四、CBS备份解决方案

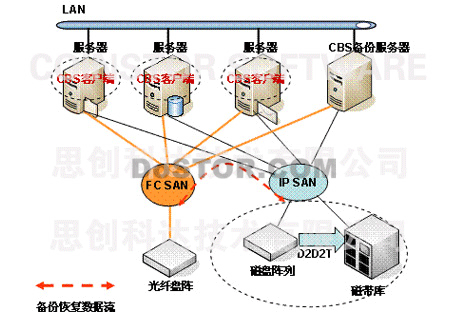

在CBS备份服务器端安装CBS服务器模块（CBS Server Module），通过CBS备份服务器发出备份和恢复指令，以及指定备份数据存储目标介质等，CBS备份服务器在整个备份和恢复过程中起调度作用，所有的任务发起都是由CBS备份服务器端来完成。在CBS客户端安装CBS客户端模块（CBS Client Module for OS）和CBS系统灾难模块（CBS DiskImage Module）以及相应的CBS应用代理模块（CBS Agent Module for Application）、CBS数据库代理模块（CBS Agent Module for Database）或者CBS邮件系统代理模块（CBS Agent Module for MailServer），CBS客户端接收到从中心服务器发来的指令，协同各种应用代理一同完成备份或恢复工作，以及系统和数据库应用的灾难备份。

五、方案优势

平滑实施备份方案，对生产系统影响小；

备份的性能和容量要求可以通过线性叠加盘阵轻松满足；

通过CBS Disk to Disk 介质管理模块，将盘阵磁盘空间管理为虚拟磁带介质，实现数据从磁盘至磁盘备份模式；

备份在盘阵上的数据随时都可以快速查找以及验证备份的数据完整性；

备份数据在盘阵上可以受到RAID保护，提供更高的安全性和可用性；

配置CBS 相应数据库及邮件备份管理模块，实现在线系统的增量备份，差量备份，全备份；

每服务器配置相应灾备恢复模块，实现操作系统灾难恢复功能，无需重新安装操作及应用系统，通过CBS系统启动光盘，可以直接恢复原有的操作系统。

维护方便，维护成本低。

六、成功案例

河南某公安局第二代身份证系统采用CBS5.0做集中统一的备份，备份网络采用了基于iSCSI协议IP SAN，备份数据走IP SAN，从而避免了备份数据对LAN的影响，实现了LAN- Free备份。整个系统实施运行了一段时间后，从系统的稳定性、兼容性、操作简单等各个方面都得到了用户的好评。
