赛门铁克制造业信息系统存储解决方案

    一、行业背景

    在企业的生产和经营越来越依赖IT系统的同时，信息系统中数据的可靠性，将直接关系到企业的业务能否正常运行，因此最关键的问题是建立一套完善的数据保护手段。

    二、制造业信息系统的典型架构

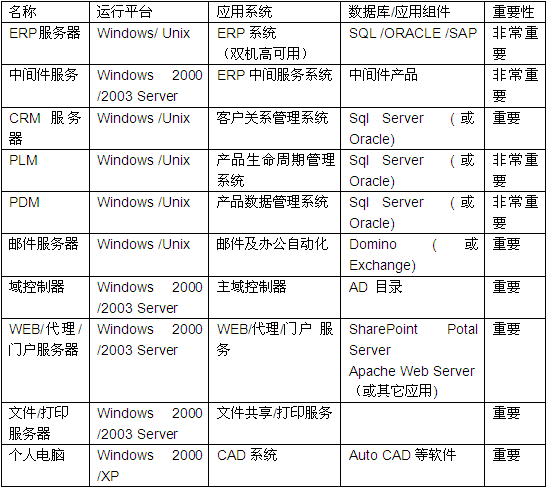

    由于行业的自身特点，通常的核心信息系统和平台分布状况如下：

    Symantec提供专业的存储软件，提供量身定制、持续可靠的数据保护方案，从数据中心延伸到台式电脑，具有极强的扩展性。

    同时Symantec为企业提供先进、可靠的高可用和容灾解决方案。

    三、SYMANTEC的制造业信息可用性解决方案

    1. 制造业信息可用性面临的挑战

    在企业管理中，信息化还意味着有以下令人堪忧的隐患：

• 硬件损坏、设备、应用的临时故障，造成关键数据丢失、业务停顿

• ERP等系统如果由于软硬件故障，造成企业进销存系统，生产管理系统，质量控制系统不能运转。

• 人员误操作，导致数据丢失，或系统无法正常运行

• 数据丢失，或者数据的不准确对用用户来说比系统瘫痪跟可怕！

• 没有预防火灾等灾难对系统构成的威胁

• 数据信息的安全性和可靠性影响企业的生存能力

    企业需要一个信息可用性的IT构架。

    Symantec 有着全面的信息可用性解决方案，为蓬勃发展的制造业保驾护航！

• 强大的数据备份解决方案: Backup Exec/NetBackup

• LAN 备份解决方案

• SAN 备份解决方案（LAN-FREE）

• 数据增值方案一：服务器灾难恢复解决方案

• BMR + NBU IDR + Backup Exec

• LSR + NBU LSR + Backup Exec

• 数据增值方案二：个人电脑数据保护及灾难恢复解决方案

• LSR

• 高可用容灾解决方案

• Storage Foundation HA

• 远程分支机构数据保护解决方案

• Replication Exec, Volume Replicator

• 存贮资源管理解决方案

• Symantec Storage Exec

    2. 集中的数据备份方案 —- NetBackup / BackupExec

    适用环境：

    制造业所有信息系统的数据保护，覆盖所有服务器中的数据。

    Symantec有两个产品可以实现数据集中备份的方案：

NetBackup Enterprise/Server：

• 异构环境的备份与恢复解决方案。

• 在线保护各种大型数据库，例如DB2，Informix等

• 提供许多高级功能提高备份性能的，加快备份与恢复速度

  Backup Exec —- 专为Windows环境而设计：


• 性价比高，适用于环境与应用现对简单的环境。

• 快速、有效地备份SQL, Exchange, Domino for windows。

• 当需求或是结构发生改变的时候，可以很方便的升级为NetBackup系列产品。

    方案实现：

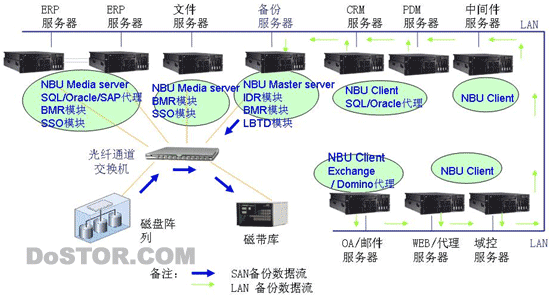

    Symantec的Netbackup和BackupExec，能够为制造业提供集中完善的自动化数据保护解决方案，备份系统的拓扑结构如下图：

    制造业客户可以通过一个统一的备份管理界面，实现应用数据库备份、文件系统的备份、操作系统备份、系统的灾难恢复、良好的管理性和平滑升级能力。

    按照备份系统的架构区分，有基于网络的LAN备份和基于存储网络架构（SAN）的LAN-FREE备份方案两种。

    更值得注意的是，Symantec提供业界先进的持续数据保护技术，解决客户应用服务器不允许任何数据丢失、没有备份窗口、且需要快速恢复的业务需求。

    3. 数据备份增值方案一：个人电脑数据保护解决方案

    适应环境：

    企业中CAD部门及其它重要部门的个人电脑，包括台式机和笔记本电脑的数据保。

    方案实现：

    Symantec深知制造业市场的特殊需求，提供专门针对个人电脑的数据保护解决方案－Backup Exec DLO 选件以及LiveState Recovery软件，协同Backup Exec或者Netbackup备份管理软件，可以最经济可靠和方便地实现对个人电脑的数据保护。

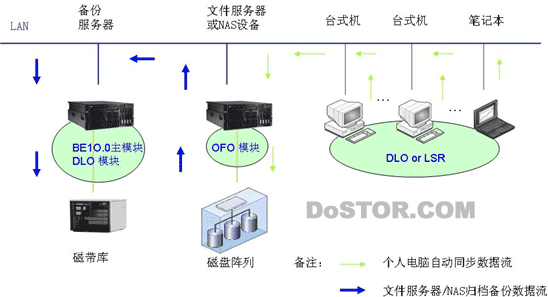

    Symantec个人电脑数据保护解决方案拓扑结构图如下：

    在备份服务器上配置Backup Exec主模块及台式机和笔记本电脑选件（Desktop & Laptop Option），每个台式机或笔记本上安装LSR软件。

    台式机或笔记本电脑用户的数据 可自动复制到网络共享资源（如图中的文件服务器或NAS设备）中，用户无论是在办公室或是路途中，都可以根据自己的需求存放数据。

    4. 数据备份增值方案二：服务器灾难恢复解决方案

    适应环境：

    制造业中主要部门的服务器，例如ERP，CRM，财务系统。

    方案实现：

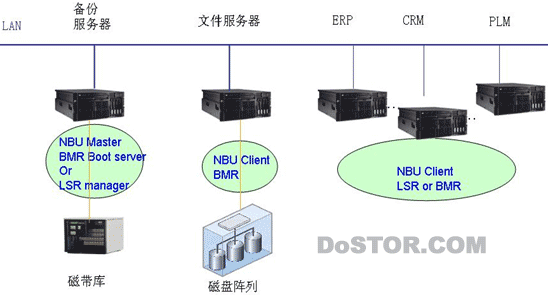

    NetBackup Bare Metal Restore 和Symantec LiveState Recovery的组合使用提供了对Windows，Linux，Sun， AIX，HP-UX这几种不同的操作系统环境的裸机/裸盘的恢复功能。

    特点：

    为企业中的关键业务中的服务器，提供了一个裸机快速恢复的方案。在最短的时间内可以将主机上的应用系统恢复并上线。

    5. 远程数据保护方案 —- Replication Exec / Volume Replicate

    适应环境：

    具有多个远程分支机构（如分厂和办事处等）的IT系统数据保护。

    适用环境：

    制造业中的远程分支机构，如分厂和办事处系统的数据

    产品：

    Replication Exec 针对Windows平台

    Volume Replicate Option 针对UNIX平台

    特点：

    通过网络将远程数据自动地复制到数据中心，实现异地容灾

    Symantec充分理解您的业务需求，提供专门实现远程分支机构的数据保护的解决方案－Replication Exec 和Volume Replicate，无缝地集成到您已经建设的备份体系中，以最经济、最可靠的方式实现对远程分支机构的数据保护。

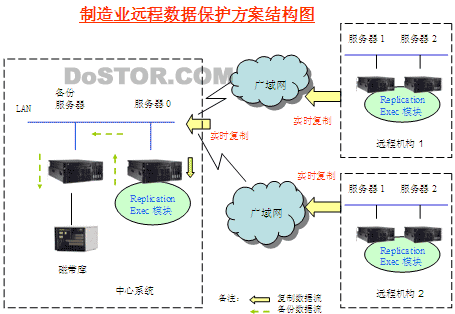

    Symantec远程数据保护解决方案拓扑结构图如下所示：

    远程分支机构的服务器和数据中心的一台数据收集服务器均配置Replication Exec或者Volume Replicator，通过广域网，各分支机构的数据能够采用连续或周期性的方式复制到中心数据收集服务器上，备份管理员利用数据中心已建成的备份系统，建立针对数据收集服务器上这些远程数据的备份策略。

    6. 存储资源管理解决方案 —- Storage Exec

    适用环境：

    企业IT系统中的文件服务器和NAS设备等。

    方案实现：

    Symantec的存储资源管理方案Storage Exec 正是为了满足您的企业需求而设计，该解决方案可以优化存储空间，回收存储资源，更有效的管理存储资源。

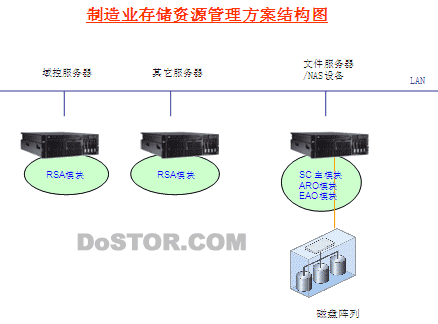

    Symantec的存储资源管理解决方案如下图所示：

    Storage Exec 解决方案，通过存储配额管理、非业务文件阻截和完善的存储报告功能，帮助企业客户能够了解系统中有哪些文件，自动整理旧文件、副本文件和不需要的文件，更充分地利用存储资源，并能与Backup Exec集成，提供自动存储管理，缩短备份时间，简化IT管理。

    7. 高可用容灾系统方案 —- Storage Foundation HA

    适用环境：

    制造业中的ERP系统及其它对可用性要求很高的应用系统。

    方案实现：

    Symantec的Storage Foundation (HA)高可用容灾系统方案这一整体的解决方案，具有延续性的IT架构，先在企业数据中心内构建高可用应用平台，继而在将来合适的时机扩展到异地容灾平台，并实现极端情况下的远程生产系统接管。

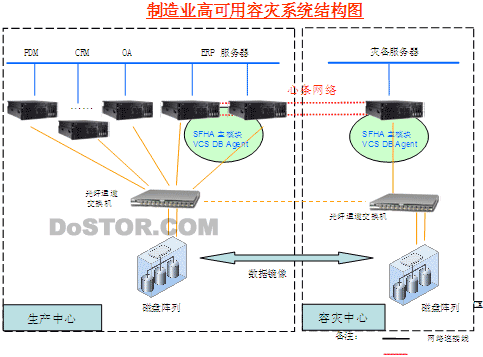

    Symantec的高可用容灾解决方案拓扑结构如下图：

    生产中心和容灾中心均采用SAN架构模式，用光纤连接。对于关键的业务系统（如ERP服务器）配置Symantec的Storage Foundation HA 4.X和VCS数据库代理，灾备服务器采用同样的配置，通过该解决方案实现：磁盘阵列的远程数据镜像，ERP应用的远程自动切换。该系统无单点故障，发生灾难时无数据丢失，最短的停机时间。使ERP等关键业务系统实现高可用和容灾的功能。
