(连载)网络存储导论第15章：Netapp产品分析(3)

    15.4.1.4 用户需求举例

    为了说明问题，这里给出一个相关的例子来解释NAS 的数据存储解决方案：某研发中心设计人员需要协同工作，频繁访问大量2D 3D 图像，因此数据的共享特性决定必须采用高性能存储系统。此外，客户还有一定量的SQL 数据库，总数据容量要求为2TB。

    存储系统的特点要求如下：

• 系统高可用性满足生产系统的高要求—7×24 小时的服务

• 确保业务连续性—-企业级灾难恢复方案

• 集中存储—–数据中心，数据集中

• 数据安全—–企业的安全

• 业务高性能

• 系统易用性

• Oracle，Exchange，SQL 等数据库服务器的支持

    建成一个集中式开放式的存储，并且必须具有非常高的安全稳定性、高性能、高容量、易扩充性、易维护性、成本低的高端存储架构。并且能够很好的支持用户的SQL 数据库存储需求以及数据库的备份应用需求，把数据库中的数据和文件系统中关键的文件按照备份策略实现集中，高效的备份。当数据系统出现故障时，可以及时实施恢复，把数据丢失减少到最低限度。

    15.4.2 解决方案

    根据客户的需求，存储与备份系统必须满足支撑多业务系统的能力，并充分考虑客户日后业务的发展和数据的迅猛增长。因此可以采用NetApp 统一存储平台FAS 存储系统，在同一台设备上既可提供基于文件（File）的NAS 服务，同时又可提供基于磁盘块（Block）SAN 的服务（FCP 和iSCSI），集SAN/NAS/iSCSI 等多种存储服务于一身。

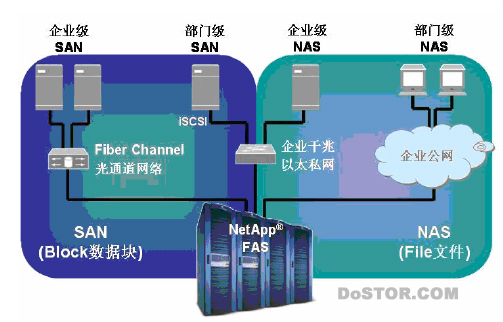

图15-51 NetApp 解决方案图示

    如上图所示（图15-51），NetApp FAS 系列存储服务器提供统一存储平台，既可以提供SAN 的服务（FCP 和iSCSI），同时又可以提供NAS 服务。

    15.4.2.1 方案概述

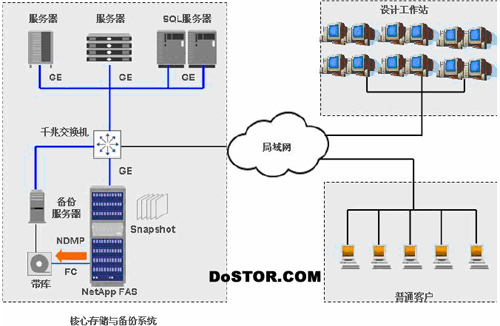

    如图（图15-52）所示，我们可以在总部配置一套NetApp FAS 核心存储设备，同时提供文件服务（NFS 和CIFS）和iSCSI 磁盘服务，主要服务器及存储设备均通过千兆链路接入核心千兆交换机。核心业务如数据库服务器、email 和OA 系统中的Unix 系统可以通过NFS访问存储数据，Windows2000/2003 服务器则可通过CIFS 或iSCSI 方式访问存储。

图15-52 NetApp 的存储和备份

    FAS 系统中可以为每个卷保留255 个快照备份（snapshot），客户可以根据业务的需要定义snapshot 的日程表，以保留不同时间点的系统数据。

    离线备份包括两部分：各服务器操作系统和本地数据的备份和存储设备数据备份。因此存储工程师可以配置一台独立的备份服务器作为备份控制台，FAS 上的数据可以利用NDMP通过直接与带库相连的FC 或SCSI 通道备到带库上，流量无需经过前端网络和服务器，即所谓LAN-Free 和Server-Free 备份。服务器操作系统和本地数据则可通过备份服务器备到带库。

    对于远程的分公司可以选用较低端的FAS 作为本地存储，利用NetApp 独有的SnapMirror 可将数据远程备份到总部，实现异地容灾和数据共享。

    15.4.2.2 产品选型

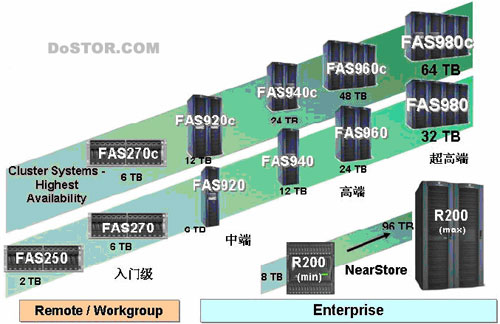

    NetApp 的存储产品产品线如下（图15-53）：

图15-53 NetApp 产品线

    所有NetApp 产品均采用统一的DataOntap 操作系统，FAS 系列从2TB 到64TB，性能满足不同客户要求，可以根据不同容量和性能要求选择相应的型号。

    本次方案的数据存储选用Network Appliance （NetApp）公司性价比极高的FILER FAS270 系列存储器服务器。FAS270 存储是NetApp 公司一款企业级的存储产品，高性能和高可用性使得这一型设备可以满足高度密集的数据访问要求，根据第三方评测机构（SPEC）的测试结果，此存储在NAS 评测性能上可支持每秒并发8000 个网络文件操作，而每一处理的响应时间仅为1.41 毫秒为业界响应最快的存储产品。NETAPP 在业界中提供独树一帜的SAN/NAS/iSCSI 一体化解决方案，在同一FAS270 硬件结构中可同时进行数据块(SAN 结构)和网络文件(NAS 结构)的双重访问服务.而实现方式简便易行，只需针对不同应用灵活采用网络接口或光纤接口分别连接网络交换机或光纤交换机与前端服务器配合即可实现。

    SAN/NAS/iSCSI 一体化的特点为业界首创，且至今无其他厂商可以达到，此功能的实现大大节省了用户的投资成本并提高了存储使用的效率。

    FAS270 系统主要技术参数：

1. 容量，FAS270 存储支持6TB 的磁盘容量，初始可配置裸容量3TB，满足当今的数据容量要求

2. 高效，在1 个物理卷中最大可支持到6TB 的数据量

3. 可用性，FAS270C 群集存储系统能达到99.999%的可用性，随着应用和业务的需要可以轻松扩展到F900 系列的Cluster 架构

4. SAN 连接，通过直连或Fiber Channel 的Switch 组成一个高可用的SAN 环境，物理和应用上做到了完全的容余，没有任何的单点故障

5. 支持iSCSI/NAS 访问，最大扩充至4 个千兆网口，可以灵活进行网络配置；

6. 易于实施，FAS270 存储存储系统30 分钟完成安装、配置；

7. 数据备份能够采用NDMP 模式即LAN-FREE 方式，磁带库直接连接在FAS270 后面，备份时通过NDMP 协议数据直接从Filer 到磁带库，无需经过网络，也不需要服务器的处理，也可以连接到SAN 的交换机上， 实现Server-Free 的备份， 企业可以集中备份作业，速度和效率大大提高。
