(连载)网络存储导论第15章：IBM解决方案（二）

    15.3.2 ESS 800 系统

    ESS 800 系统的主要特征包括如下几点：

• 为IBM eServer p 系列和UNIX 、Microsoft Windows NT 、Microsoft Windows 2000 、Novell NetWare 、Linux 和SGI IRIX 平台以及IBM eServer i 系列和AS/400 平台、IBM eServer z 系列和S/390 平台提供共享存储

• 使用双集群RISC SMP 处理器、大型高速缓存和串行磁盘连接，提供优异的性能

• 提供高级拷贝服务?专为实现快速的备份和灾难恢复而设计

• 使用冗余硬件，包括镜像化的写高速缓存以及RAID-5 和RAID-10 磁盘保护，为关键任务业务应用提供所需的高可用性

• 通过ESCON 、FICON 、光纤通道、2Gb 光纤通道/FICON 或Ultra SCSI ，实现与连接主机之间的快速数据传输

• 提供高效的中央运行管理（通过一个Web 浏览器或命令行界面CLI）或使用ESS API （Bluefin SMIS），提高管理效率

• 使拥有多个异构主机的企业能够将物理磁盘容量扩展到最高55.9TB ，同时保持优异的性能

    具体描述为：

    1． 可满足当今业务需求的性能IBM TotalStorage 企业存储服务器（ESS）为满足和超越当今大多数高要求应用的性能需求而设计。高速磁盘可提供快速的数据访问。内部串行存储架构（SSA）磁盘路径可支持流水线数据移动。数据将自动地以条纹化的方式分散到多个磁盘上，从而增加了I/O 并行性并减少了事后人工调整的必要性。高效的高速缓存管理使数据系统用户能够以更快的速度访问更多的数据。

    2． 为主要的服务器平台提供共享存储IBM ESS 是第三代高级架构磁盘存储系统。它可以支持今天的业务连续性和数据可用性需求，使得员工、客户和交易合作伙伴能够通过一个可靠、具有灾难抵御能力的共享存储系统，实现24×7 级别的数据访问。此外，它还可以通过异构连接、高性能和易管理性功能提高业务效率，从而帮助降低总拥有成本（TCO）。

    很多类型的服务器平台都能够以并发方式连接到ESS?包括i 系列和AS/400；Linux 、Novell NetWare 、Windows NT 、Windows 2000 或运行IRIX OS 的SGI Origin 服务器；以及多种类型的UNIX 服务器。因此，ESS 是拥有多个异构服务器的组织实现增长的理想选择。

    3． 为分布式系统提供企业级存储随着更多的关键业务信息处理将在分布式系统（运行多个不同的操作系统）上进行，IBM ESS 将在提供出色价值的同时，还能够为数据系统用户提供优异的性能。ESS 不仅仅是简单地支持跨企业平台的存储共享?它可以通过以下多种强大功能，在整个企业的范围内提高存储资源的性能、可用性、可扩展性和易管理性：

    第一，FlashCopy 提高了一个高级卷复制工具，在进行备份和运行其它拷贝应用时可以显著地减少应用停机。FlashCopy 高效的写拷贝NOCOPY 选项在帮助减少系统开销的同时，还允许灵活地重用本来属拷贝操作专用的磁盘容量。

    其次，对等远程拷贝可在一个远程地点维护数据的一份同步拷贝（随时是与主拷贝同步）。数据的这一备份拷贝可用于在主系统发生故障时实现快速恢复。这一可选功能可以使数据系统用户电子商务应用的运行不被中断。

    第三，扩展远程拷贝（XRC）可以在一个远程地点（通过电信线路连接，距离不受限制）提供z/OS 数据的一份拷贝，用于在主存储系统发生故障的情况下使用。XRC 的目标在保护数据完整性的前提下，实现不间断的全异步远程拷贝。

    另外，ESS 可以灵活、高效地将物理容量划分为不同大小的逻辑卷。这些逻辑卷被分配给需要存储容量的主机，也可在多个主机之间共享（以支持集群应用）。此外，还可以在客户的控制下在主机间进行容量的重新分配?同时保持ESS 在线。通过定制卷可为S/390 服务器定义不同大小的卷，使管理员能够通过对系统进行配置实现最优的性能。

    4． 确保数据访问的高可用性ESS 中内建了24×7 级别的运行支持。在RAD-5 和RAID-10 磁盘阵列为数据提供保护的同时，远程拷贝技术还可以实现快速的数据备份和灾难恢复。ESS 使用双活动处理集群，可提供故障切换、热备用功能以及热交换磁盘驱动器、镜像化的写高速缓存以及冗余电源和散热设备。

    ESS 还包括了集成的预防自诊断功能，可以不间断地对系统功能进行监视，防止宕机。例如，预测故障分析（Predictive Failure Analysis ）功能可以就指定硬件组件尚未解决的问题向数据系统用户发出通知，这样数据系统用户就可以在这些问题未影响到系统性能之前解决它们。

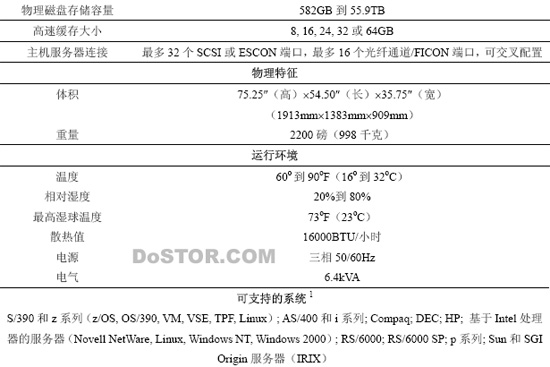

表 15-6 IBM 企业存储服务器800 型一览

    5． 内建的灵活性

    ESS 可以提供出色的灵活性，包括：可交叉配置的磁盘大小和速度（获得最优的性价比和可扩展性）；可交叉的RAID-5 和RAID-10 保护；磁盘容量、缓存大小和主机连接的独立可扩展性；客户控制的逻辑卷大小以及服务器间存储容量的在线重分配。

    6． 为环境快速增长提供可扩展性

    ESS 非常适宜用于电子商务和其它需求增长难以预测的应用。它在提供高可扩展性的同时，还能够保持优异的性能。

    ESS 中使用的磁盘驱动器是以集成8-磁盘驱动器组（称为8-磁盘组）的形式提供的。磁盘驱动器的容量为10000rpm 的18.2GB、36.4GB、72.8GB 和145.6GB 驱动器，以及15000rpm 的18.2GB、36.4GB 和72.8GB 驱动器。

    ESS 800 型最多可配置384 个磁盘驱动器；当使用145.6GB 的磁盘时，可以提供最高55.9TB 的物理容量。

    7． 提供存储组网价值

    ESS 增加了存储区域网（SAN）的价值。ESS 能够很好地处理SAN 的基本功能，包括高速2Gb 光纤通道连接、异构服务器间共享每一光纤通道端口的能力以及内建的LUN 屏蔽（SAM 安全性）支持。此外，ESS 更能够进一步能够支持网络连接存储（NAS）网关，从而使SAN 能够同时处理SAN 上的传统块I/O 和TCP/IP 网络上的文件I/O。

    8． 总拥有成本

    ESS 是可以帮助数据系统用户降低TCO 的理想选择。ESS 的关键特性?如高级业务连续性功能、性能、可扩展性、对驱动器容量和速度进行混合和匹配的能力、异构连接和开放软件架构提供的灵活性，说明了为何ESS 能够提供如此出色的价值?而以上列出的还只是其中的少数原因。它是存储整合的最佳选择，从TCO 的角度看也是一个明智的选择。

    9． 为S/390 和z 系列服务器提供领先的性能

    对于S/390 和z 系列服务器，ESS 提供了如下先进功能：

    并行访问卷（Parallel Access Volume）：以前的S/390 在同一时刻只允许每一逻辑卷执行一个I/O 操作。现在，由于任何可支持的操作系统可在同一时刻对同一个卷进行多个I/O 操作，所以性能得到了提高。

    多应用（Multiple Allegiance）：这一功能允许不同的操作系统对同一逻辑卷执行多个并发I/Ｏ操作，从而可以帮助减少排队现象并显著地提高性能。多应用特性和可选的并行访问卷功能使ESS 能够并行处理更多的I/O 操作，所以能够使性能大大提高，使更大型的逻辑卷能够得到更有效的使用。其结果是存储管理的简化和成本的降低。

    优先级I/O 队列：存储服务器可以使重要的任务能够优先访问存储资源。通过优先级I/O队列，ESS 可以使用OS/390 负载管理器提供的信息管理I/O 处理队列?使I/O 的优先级与应用的优先级相匹配。

    10． 一个完整的管理解决方案

    IBM TotalStorage 软件产品家族提供了一个集成的存储管理工具集，使存储管理员能够以集中的方式对ESS 进行监视和管理。

    IBM TotalStorage 企业存储服务器专家（IBM TotalStorage Enterprise Storage Server Specialist）工具可以帮助存储管理员控制和管理ESS 的存储资产。通过一个浏览器界面，存储管理员可以从工作中、家中或途中通过一个安全的网络连接访问这一ESS 专家工具。

    IBM TotalStorage 企业存储服务器专家（IBM TotalStorage Enterprise Storage Server Expert，注意与前一段中提到的工具不同）可以帮助存储管理员监视企业中所有被连接的IBM 企业存储服务器的性能。这一创新的软件工具可以提供性能统计数据和灵活的资产管理功能，并能够通过一个公共的浏览器界面跟踪多种容量信息。因此，这一可选工具使管理员能够以集中的方式管理企业中任何地点的所有企业存储服务器。
