(连载)网络存储导论第15章：HDS解决方案（三）

    ShadowImage 提供了全新的、经济的、可实施的容灾测试解决方案，可以在保持本地生产系统和远程拷贝不受影响的情况下，通过远程SI 的PIT 拷贝，进行实时的、模拟真实数据环境的灾难恢复计划的测试

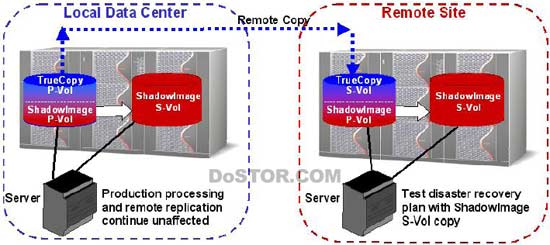

图15-27 应用主机系统的容灾

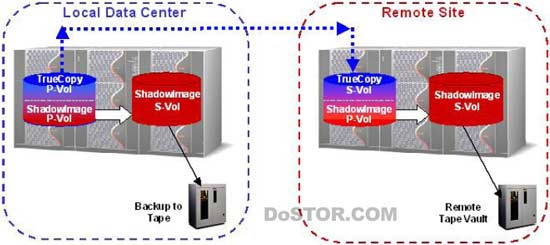

图15-28 数据备份的容灾

    TrueCopy+ShadowImage 配合使用为用户提供了“终极”数据保护的解决方案，实现了多重媒介、多重备份、异地容灾、本地镜像、本地恢复、异地恢复的立体数据保护解决方案。

    与HDS 的远程拷贝软件TrueCopy 配合使用，可以非常灵活按照不通的需求和具体环境情况组合各种异地容灾备份方案，提供具有高度的灵活性、高度的安全性、高度的数据一致性、高度的可靠性的容灾数据保护解决方案

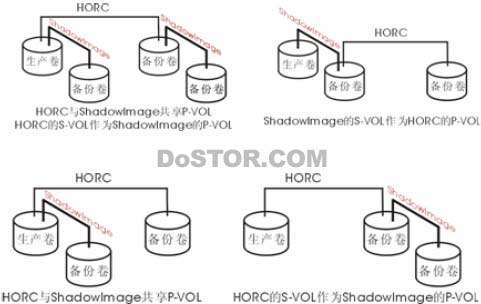

图 15-29 HORC 的多种应用

    HDS 容灾系统的切换过程

    A. 生产中心系统故障

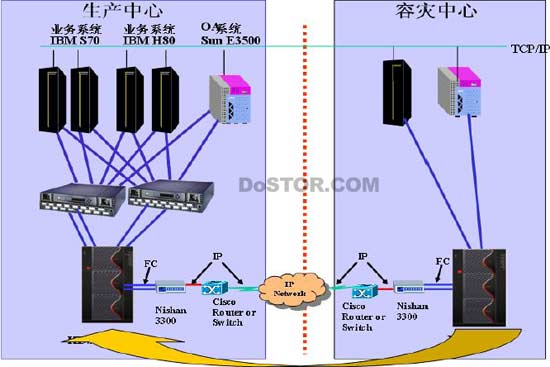

图15-30 基于 HDS 9900 的远程容灾系统

    当生产中心主机故障或者整个磁盘子系统全部损坏时：

    1）切断备份中心与生产中心的TrueCopy 连接。
    2）通过备份中心主机及主控台发出TrueCopy 控制命令，进行FAILOVER 切换操作。将备份端存储系统中磁盘的 Read Only 状态改为 Write Enabled 状态，以供备份中心主机进行读写操作。

    B. 备份中心磁盘系统故障

    当备份中心的磁盘子系统故障时,生产系统照常运行 ，数据被存储到生产中心的磁盘上并在BITMAP 文件中记录所修改的磁道，当备份中心的磁盘系统修复后，TrueCopy 自动将生产卷的数据拷贝到备份中心的磁盘上。数据的拷贝是增量进行的，即只转送更改过的数据所在的磁道。

    C. 通信链路或NISHAN 设备故障

    当通信链路连接中断或IP 设备故障时, 生产中心数据的修改以磁道为单位自动记录在存储系统中的BITMAP 文件中，一旦链路恢复正常，则可以将未传送的磁道传送到备份中心 。

    D. 系统的回切过程

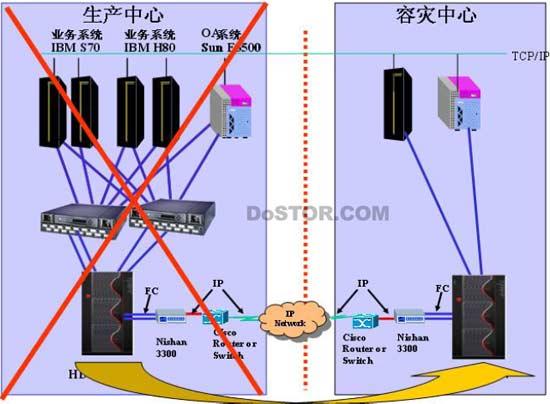

图15-31 灾难发生时的切换

    当生产中心的系统设备完全恢复并具备生产运行条件时，可很容易地将业务运行系统从备份中心切回到生产中心。

    实现步骤：

1. 待非生产时间，停止备份中心的系统运行。

2. 通过备份中心主机发出TrueCopy 控制命令，将磁盘由Write Enabled 状态改为Read Only 状态。

3. 将备份中心的存储系统数据传送到生产中心存储系统中。

4. 待上述步骤完成后，从生产中心启动系统及应用。

    HDS TrueCopy 实现方式

    HDS TrueCopy 实现两个 Lightning 9900V 系统间的数据复制，这些系统可以处在同一个数据中心或不同的地域。它主要包含下列部件：

1. 复制的逻辑卷对 (P-VOLs and S-VOLs)

2. HDS Lightning 9900V 子系统

3. 远程复制连接Remote copy connections

4. 远程控制端口及本地控制口

    HDS TrueCopy 支持ESCON 及Fibre Channel 两种远程连接端口，根据本地及远程数据中心间的距离不同，不同传输协议的选择，TrueCopy 支持如下几种连接方式（仅以Fibre Channel 为例）：

    通过裸光纤直连交换机，采用FC 协议

    生产中心与备份中心的光纤交换机通过裸光纤直连，两个中心存储系统的TrueCopy 独占端口通过光纤交换机和裸光纤进行连接，可以保证异步数据复制的性能。如果用户希望当生产中心的存储系统故障或数据被破坏原因，生产中心主机可以接管备份中心的数据,此方式裸光纤的数量要求较多，线路租费比较高，但由于采用多链路传输，可靠性比较高

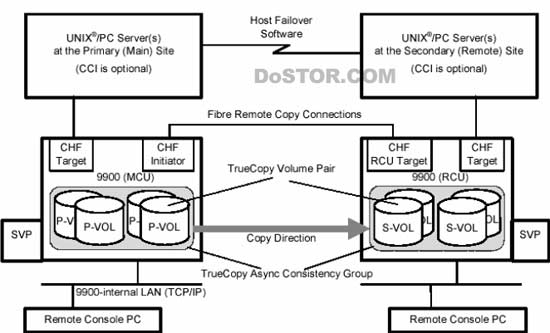

图15-32 用于光纤通道的TrueCopy 模块

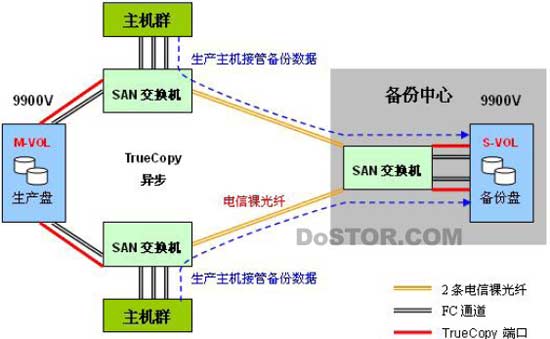

图15-33 备份连接拓扑（电信裸光纤）

    通过DWDM 设备直连裸光纤

    采用密集波分技术，可以加载多协议，例如FC 协议、IP 协议，两个DWDM 终端之间的距离可以延伸到100 公里，解决了FC 通道有效传输距离10 公里的限制。生产中心的2台光纤交换机通过4 条光纤FC 端口连接到DWDM 终端，租用电信的裸光纤一条，那么通过DWDM 技术，可以将多路FC 通道和IP 网络复用在一条裸光纤上，比较好的解决了裸光纤的利用率和多协议复用的问题。生产主机接管备份中心的方式与工作流程与上述FC 直连方式一样。但此方案整体投资比较大，DWDM 设备投资较高，一般适用于光纤资源比较紧张的情况。

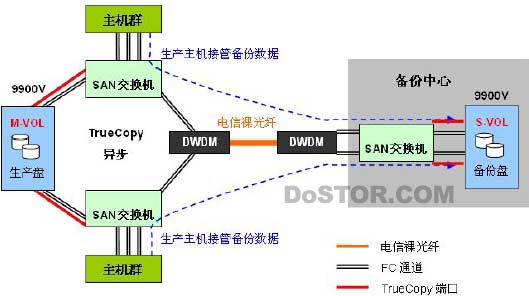

图15-34 备份连接拓扑（DWDM 连接，距离小于100Km）

    利用IP 网络，采用ATM 或E1、E3 线路，通过FC/IP 转换器

    将FC 加载在IP 网络中传输。此方案采用国际流行的IP 网络协议和链路，通过FC/IP转换设备（例如Nishan），将FC 通道协议打包在IP 数据包内，通过IP 链路传输，理论上没有距离的限制，适用于远程异步数据复制，是性能价格比很好的选择，具体的带宽要根据业务量峰值、距离、应用系统高峰时的写I/O 的数量、写I/O 块的大小、应用系统所能承受的响应时间的延迟、生产与备份中心之间的距离来计算。但由于IP 链路的带宽和协议限制，无法满足生产中心接管备份中心磁盘的要求。

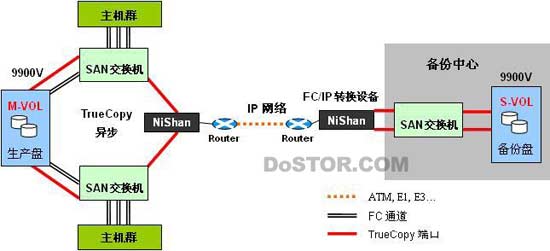

图15-35 备份连接拓扑（基于 FC Over IP）

    各种种通信链路所提供的带宽

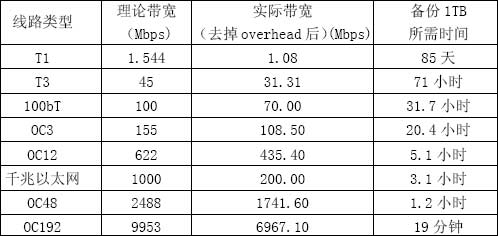

    表15-3 给出了各种连接通路的传输带宽。
