9.3.2.2 集中式数据备份
方案一中应用到集中式数据备份，其原理就是采用 IP SAN 备份软件对两幢楼中的SAN 数据进行Disk-Disk 集中式备份。系统将在大楼-A 内配置一台备份服务器，用来统一管理两幢大楼中所有服务器的数据备份与恢复，备份的数据不仅要保存在同一楼内，同时还要保存到另一楼内一份，以做异地备份，而所有的这些备份操作全部是通过备份服务器来进行统一设置，这样不仅满足了用户的需求，而且方便了管理员的操作。
- 拓朴结构
拓扑图如下

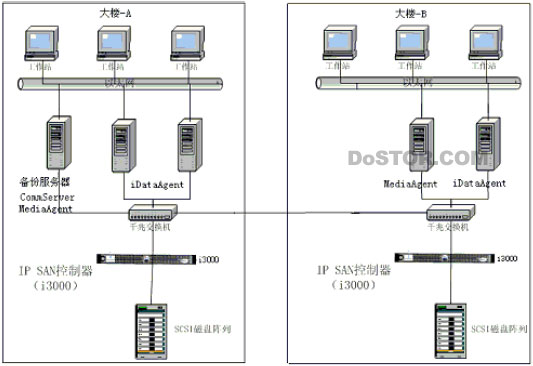

图 9-8 系统方案一拓扑图
- 系统架构：
采用两台 IP SAN 网络存储服务器连接1T RAID 作为备份介质，用一台服务器（或普通的PC 机）作为备份/介质管理服务器，其他需要备份的应用服务器上安装相应的代理客户端，作为备份客户端。通过网络和其他服务器连接构成集中备份网络。
备份恢复说明：该系统采用集中备份/恢复/监控的方式。由中心管理员制定备份数据的备份任务策略和数据存储策率。每台备份客户端的代理程序根据相应的备份任务，将相应的数据备份到备份服务器上的RAID 中。到进行数据恢复时，则每台客户端的代理程序将从备份服务器上的介质中将相应的数据恢复到指定的区域。以上过程都可在线进行。
数据存放：该系统支持数据的分散存放和多拷贝，备份数据即能存放在本地的RAID 中，也能存放到异地的磁盘上，或者是离线的归档设备上（LTO 带库）等。同时所有的备份数据集都包含元数据和备份数据。因此能保证数据恢复的快速，准确，安全（多分拷贝），可靠（数据恢复时不必访问元数据库）。
用户管理：该系统采用多用户和群组的管理方式，可以采用自主备份的模式，能设定备份权限和优先级。增加了备份的安全性，减少了集中管理人员的负担。
日志传送：该系统可以在WAN 网络上进行数据传送时，支持日志传送方式。这样不仅保证了备份任务的完整性和可靠性，也降低了对网络资源的浪费。当网络发生故障时，可以自动从故障点继续备份。（断点续传）
- 技术特点
采用Disk-Disk 备份方式：磁盘到磁盘的备份方式，提高了备份速度（顺序读写比LTO磁带快3 到5 倍），减少了备份窗口，加快了备份速度。
支持异地灾备模式：系统支持一份备份数据多份拷贝，这就可以利用IP SAN 方便的将备份数据保存到异地去，以防止本地环境出现大范围的自然灾害而造成数据的丢失。
支持OnePath Restor 恢复和数据合并模式（将增量备份和全备份合并成全备份）：这样就减少了全备份的时间，加快了恢复的速度（不必恢复多次，比其他应用恢复速度快1 倍以上）。（特有功能）
支持备份任务的断点续传：这样保证了即使备份期间发生故障，也能从该故障点继续备份，而不必重新备份。
支持应用级的SnapShot 备份和QR 快速恢复:可以不必重新安装应用，就可重启应用，加快应用恢复速度。
支持AD 和Exchange 的记录级备份:这样能对单个属性和信息进行备份和恢复。这样如果某些内容不对，只要恢复部分数据即可。而不必进行所有数据的恢复，加快了恢复速度。（特有功能）
采用日志方式在网上传送数据:保证了备份数据的完整性，节约了网络带宽。（特有功能）
系统具有很好的可扩展性：无论是备份介质还是备份机器，无需任何设置，直接接入网络就能工作。
系统支持所有的主流平台和操作系统平台，也支持所有的备份介质（Disk/Tape ..）。
采用文件系统作为备份数据集：符合操作人员习惯，便于数据迁移和升级。
采用集中单点管理，支持异地的WEB 监控和管理：能方便的监控所有的备份资源和备份数据集。
支持用户和群组管理模式：使得备份管理可以由用户自主管理，减少了中心管理员的压力。
支持基于存储策率的备份模式：由管理员制定统一的数据迁移模式，当备份存储策率改变时，不用一一修改所有的备份任务。
采用BackupStorageSet 模式：支持备份数据集的分布放置和不同存储方式。使得数据监控一目了然。
