高度灵活的SAN：McDATA方案组合满足用户业务需要

    McDATA在网络存储的角色

    在过去的五年中，网络存储日益普及，SAN不再仅限于数据中心，而光纤通道也不是独领风骚。有关互操作性的争论已渐减少，SAN和NAS之间的竞争也渐趋平静，而iSCSI、iFCP和FCIP等技术使组织内可跨越分散环境来共享数据。

    随着存储市场日渐成熟，包括McDATA在内的各家存储厂商也如是。McDATA以前被视为一家光纤通道Director公司，然而通过本身的技术发展和进行收购，McDATA现在可以满足客户对存储网络基础设施的各种要求，其产品方案阵容包罗光纤网络、Director和互联交换机、光纤网络和存储网络管理解决方案与安全软件。这种组合为客户提供了广泛的选择与极大的灵活性和可扩展性，保护了他们所作的投资。

    今日，McDATA的解决方案可满足中小型公司和企业、大型企业与业务网络遍布全球的机构的存储网络需要。一个组织不论是在部署它们的第一个SAN，或把其分散各地的SAN整合及共享数据，McDATA均有产品来满足他们的需要。McDATA的目标是为存储网络领域提供全方位的支持。

    满足业务需要

    McDATA的产品组合可以满足不同客户的各种需要。虽然它也关注那些拥有小型SAN或新建SAN的客户，然而这篇文章是集中讨论那些拥有较大及分散SAN的用户的需要。

    这些客户采用SAN的原本目的是为了在数个应用服务器间共享存储资源，以支持不同数据存储地点的高性能要求。由于一系列因素的影响，例如不同操作系统不能有效分享资源、不同部门对安全的顾虑、采用多个交换机来建构大型SAN所引发的问题，导致了SAN孤岛的出现。部署网络存储的主要目的是有效共享存储资源并简化存储管理，SAN孤岛却适得其反。

    可幸的是，目前已经有多项可以解决SAN孤岛问题的网络方案可供选择。McDATA的产品的方案可以协助机构克服过往部署SAN后遗的问题。通过利用McDATA的网络解决方案，客户可以更好的满足下列业务需要：

• 存储资源的整合


• 分散存储资源的安全共享


• 集中化备份


• 灾难恢复和业务持续


• 配合业务增长的扩展


• 减少整体成本

    McDATA产品阵容介绍

    对McDATA的方案组合作一概括介绍将有助于随后的讨论，不同机构可根据它们的网络存储要求任意组合使用这些产品。由于每个组织的业务需要是不同的，因此没有一种SAN设计可以满足每一位客户的需要。一个远程的办公地点拥有24端口的SAN，它可能需要跨越长距离连接到一个1000端口的数据中心SAN上，或者两个100端口的SAN需要在校园环境内共享资源。总的来说，不论客户配置要求为何，McDATA都会有匹配的解决方案来满足其要求。

    每一款McDATA交换机和Director都得到该公司SAN管理与安全解决方案的支持。管理解决方案的选择取决于客户对管理的要求范围，它们的应用可以是管理一个单独的交换机，或是一个分散在全球各地的异构存储网络环境。

    McDATA的方案组合包括如下产品：

    Sphereon系列光纤交换机

• Sphereon 4300光纤交换机：可达12个端口


• Sphereon 4500光纤交换机：可达24个端口


• Sphereon 3232光纤交换机：可达32个端口

    Intrepid系列Director

• Intrepid 6064：可达64个端口


• Intrepid 6140：可达140个端口


• Intrepid nScale：可达256端口

    SAN路由器

• Eclipse 2640 SAN路由器


• Eclipse 1620 SAN路由器


• IPS 3300


• IPS 4300

    安全

• SANtegrity安全套件

    管理软件

• Enterprise Fabric Connectivity Manager (EFCM)


• SANavigator 管理软件


• 基于SANpilot浏览器的管理软件


• SANvergence管理套件

    针对业务需要的网络解决方案

    整合并安全的共享存储资源

    虽然整合存储资源是实行SAN的一大驱动因素，但一些SAN技术的限制桎梏了整合选择。安全问题、端口数限制和距离限制迫使组织产生了SAN孤岛，结果是尽管每一个SAN的主机都可以分享存储资源，但这些资源却不能在各个SAN中共享。如果一个阵列只是部分用于一个SAN，其闲置资源并无有效方法用于其他用途。如今SAN用户希望能全面利用全部可用的资源，因此希望能够跨越各个SAN来整合资源。

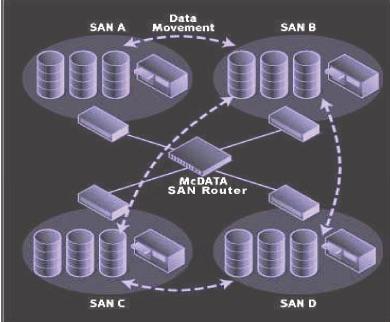

    McDATA可通过SAN路由和动态分区(Dynamic Partitioning)来解决上述问题，例如SAN路由可通过IPS 3300和IPS 4300来实行。当一个SAN路由器被置于SAN孤岛之间（如图一），每一个SAN 光纤网络仍是独立的，但资源可以安全地跨越SAN被共享。SAN路由为分立的多个SAN提供选择性连接。如果SAN B上有多余的容量，而SAN C的一个主机需要额外的数据存储空间，通过建立路由可容许SAN C的主机附接在SAN B的阵列上，这样便不需要为SAN C购买额外的存储资源。

图1

    SAN路由还可以让多个分立SAN的主端共享相同的数据资源库，来自不同部门的用户时常需要访问相同的数据（比如某员工记录）。在过去，如果数据是在SAN A上，而SAN D的用户需要这信息，此数据需要被复制到SAN D上，所以在两个分离的SAN上有着相同数据的两份拷贝，这既是资源浪费，又有着两份拷贝不同步的风险，那为何不容许SAN D上的用户访问SAN A上的数据资料库？以往这并不可能，但SAN路由可以解决此问题，准许主机跨越各个SAN共享数据，这即改善了生产力，同时又减少机构所需的存储空间。

    虽然McDATA路由器是利用标准E端口来连接SAN孤岛，SAN路由却不会带来任何E端口连接常见的重新配置问题。因为路由器在入口处便终断了E端口，有效的孤立了每一个光纤通道网络。SAN路由的操作方式类似LAN路由，在LAN路由中，只有指定的地址才准许穿越网络，而在SAN路由中，只有指定的主机才被准许穿越网络，其它的传输仍是分立的。SAN路由器还提供错误隔离，确保只有受影响的SAN才被中断，网络上其它的SAN不会被错误影响。

    McDATA的Intrepid nScale Director 也有助于解决整合问题。Intrepid nScale不仅仅是一台高端口、性能卓越的director，它提供了一种McDATA称之为nScale动态分区(Dynamic Partitioning)的独特功能。这种功能可以整合资源，同时提供其它厂商产品不可媲美的易于管理。NScale使得用户只需购买一个交换机，然后把它配置成为完全分离的多个SAN，这些SAN是可以作为独立实体来管理的。这种动态或“硬”分区有多个优点，其中最为重要的或许是使机构能够整合他们的存储资源，同时使存在于组织中的“封地” 仍能独立地管理它们的存储环境，分立SAN中的数据是完全隔离的。

    通过动态分区来建立完全分离的SAN，McDATA的nScale解决方案满足机构关于其对数据隔离的要求，并使系统管理员能够把每个SAN作为分离实体来管理。建立光纤通道 SAN不仅仅是通过交换机端口把主机总线适配器和阵列挂钩。这个交换机必须运行多种光纤通道服务，包括命名服务器、区段服务器和FSPF路由算法（如果在光纤网络中有多个交换机）。Intrepid nScale为每个虚拟交换机提供每种服务的实例，这使得管理应用程序能识别每个虚拟交换机，把它们视为独立个体，并将每个分区作为独立的SAN进行管理。

    如果一台交换机只支持分区，但不能为每个虚拟的交换机提供独立的光纤通道服务，那么它只是提供数据隔离，但它仍是作为一台单独的交换机被管理。这就意味着，虽然数据是被隔离，但管理和控制工作都还不被隔离，这将令管理应用程序和用户觉得混淆，这正是支持VSANs交换机的情况（目前Cisco是唯一支持VSAN的光纤通道director厂商）。VSAN提供数据隔离，但不允许每个VSAN进行独立控制，这有可能成为机构中管理和控制的潜在问题。

    集中备份

    集中备份是推动机构部署SAN的另一关键因素。如果一个机构有多个SAN孤岛，那么每个孤岛通常有多种备份资源。正如整合主要的存储资源一样，机构也希望整合这些备份资源。McDATA的SAN路由让机构可以把备份资源汇聚在一个SAN上（见图一）。备份可以在校园及远程路由网络环境上进行，McDATA的SAN路由器是采用iFCP协议，这种协议允许光纤通道数据传输可在IP网络上进行。通过利用IP网络来传输数据，备份可以在分散各地的多个SAN中进行。

    尽管在IP网络备份大量数据并非在所有情况下都是理想的，但这种功能可令公司确保其远程办公地点的数据得到足够的保护。机构可以把远程站点的存储通过小型光纤通道SAN或iSCSI进行联网，然后把所有备份送至一个中央站点，这不仅消除了每个办公地点单独进行备份的需要，同时因为再不需要本地系统管理员单独备份，从而降低了行政开支。

    灾难恢复和业务持续

    固然充分的数据备份是支持灾难恢复和业务持续进程的要素，然而，一个扎实的灾难恢复和业务持续计划牵涉到建立一个远程的站点，然后将所有关键数据复制至其中，以便保证灾难发生时数据的可恢复性。最近发表的ESG数据保护调查报告显示，58%的被访者（调查对象为228名用户）表示他们只可以忍受4个小时的停机时间，否则他们将蒙受严重的盈利损失及业务打击，简言之，一个充分的灾难恢复和业务持续计划是必备的。

    通过SAN路由及动态分区技术提供高度可靠的交换机和错误隔离功能固然可以避免故障的产生，但自然灾难恐怖袭击却能把整个站点完全破坏。目前的法规对灾难站点有了距离要求的规定。McDATA的SAN路由技术能够帮助企业执行有效的灾难恢复和业务持续进程。因为SAN路由能够在IP网络上传输数据，并轻易地进行远程备份及数据复制。

    满足增长需求的扩展性

    机构需要存储的数据量不断急速增长，单是交换应用程序每年便牵涉超过400TB的新数据。机构必须不断增加更多的存储资源来解决这个问题，如果这些数据是联网的，这就意味着要增加更多的端口。存储网络是有局限的，尽管光纤通道规格表示240个独立的交换机可以在同时间于一个SAN中运作，但没有人会尝试构建拥有这么多台交换机的SAN，“扁平的”SAN是管理者的恶梦，当每一个附带设备找到一个新地址时，重新配置就会令整个SAN瘫痪。

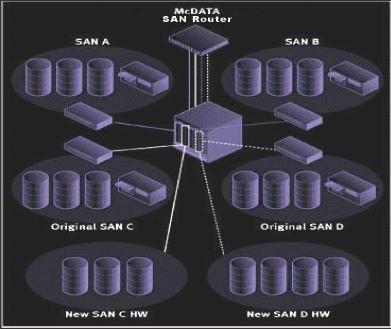

    管理问题也是导致SAN孤岛出现的部分原因，因此问题的核心是在机构规模扩大时，怎样能保持网络的高效率，SAN路由和动态分区可解决这个问题。SAN路由可以使不同SAN之间选择性互联，同时nScale动态分区结构可以使那些已经达到它们增长限制的SAN组成一个更大的SAN（请见图2）。Intrepid nScale Director可被放在SAN孤岛间，然后分区并为每个孤岛增加端口，而光纤网络仍旧保持“独立”。

图2

    企业扩张规模的另一种形式是进行合并和收购，并购后的IT部门需要整合来自两个机构的不同存储基础设施。Intrepid nScale Director 的独特之处是可以用一个交换机来配置两个完全独立的SAN，而每个SAN可被单一平台来管理。

    每个SAN可以配置到单独的交换机，也可以被单个的控制台管理。只要不同的SAN在一个管理体系中被整合后，Nscale解决方案可以令分立SAN整合至一个单一管理平台，同时维持其独立性，进而解决企业进行并购后所带来的管理及整合问题。

    用户使用nScale和SAN路由来扩展SAN的最大优点是其IT部门可以继续使用他们现有的SAN基础设施，同时可以整合资源，以配合业务增长来进行扩建。他们不需要全面更换现有的设备来进行整合和扩建。

    降低总体成本

    很明显，整合和共享资源可以降低资本开支。通过使用SAN路由和动态分区，企业可以有效的降低他们的整体存储资源成本。另外，管理和行政成本因备份整合和集中管理也将会减少。McDATA不仅提供交换机来满足这些需求，其存储管理和安全软件解决方案也可减少行政成本，并降低数据丢失和无法恢复的风险。此外，用户可通过现有SAN的基础设施来实现上述两项功能。

    总结

    ESG的调查结果显示，70％的被访者表示他们希望通过一个厂商来提供全部存储基础设施（交换机）解决方案。凭着其强大的产品阵容，McDATA能够为客户提供端到端的基础设施解决方案，满足他们的需求。

    McDATA一向以为数据中心存储网络需求提供高可用、高度可靠的解决方案而闻名于世。McDATA理解客户的存储网络需求，并能通过其各种解决方案协助解决客户的业务需求。
