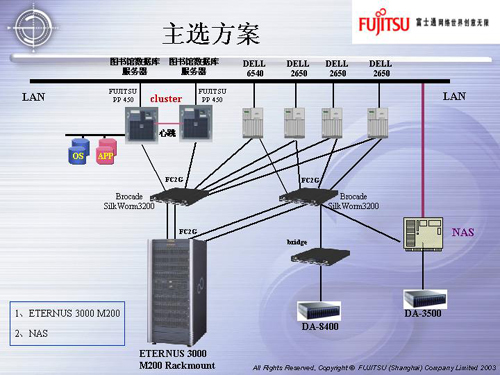

富士通在山东师范大学图书馆的建设，成功采用PrimePower450*2台和富士通的专业存储Eternus3000-M200作为山东师范大学图书馆的核心业务处理平台。通过对山东师范大学图书馆存储系统升级工程需求的了解，制定了主机存储架构方案，拓扑图如下。
主选方案采用的主要设备：
- 交换机：2台Brocade SilkWorm 3200 光纤交换机
- 小型机：2台Fujitsu PRIMEPOWER 450小型机
- 光纤盘阵：Fujitsu Eternus 3000 Model 200光纤磁盘阵列（51块硬盘）
- NAS 存储： Netstreamer NAS2151
- HBA卡：6块LSI 40919O 64bit 2Gb/s光纤通道适配卡
- 2块富士通光纤通道适配卡
- 桥接器：ATTO 2300R (1*Fibre Channel接口、2*Ultra 160 scsi LVD/SE接口)
（已有设备：DA8400 + DA3500 + Dell 服务器）
投标主选方案采用的软件：
- 双机热备软件：Fujitsu SynfinityCluster集群软件
- 存储备份管理软件：CA Brightstor ARCserve Backup V9备份软件
- 集群软件：Microsoft Windows server 2003 Enterprise
在方案中我们以Fujitsu Eternus 3000 Model 200磁盘阵列为数据的存储中心，它可以支持在线存储服务功能。Model 200采用双控制器配置，每个控制器配置了1GB的CACHE。Model 200磁盘阵列通过4条主机通道与2台光纤交换机相连，Eternus 3000 Model 200配置了51块146G的光纤通道硬盘，支持可用容量6TB，并且采用完全冗余的配置可以支持各种异构平台的集中存储。
本方案中图书馆采用了FUJITSU公司的小型机（PrimePower450），内置4x73GB硬盘。由于图书馆ILAS系统属关键性业务，不允许出现宕机的情况发生，配置小型机内置4块硬盘分2组，每组2个硬盘之间做RAID1镜像，分别承担系统盘与应用盘的任务，并通过Synfinity Cluster软件对小型机进行集群管理，充分保证了系统的安全性和高可靠性。
本方案采用了2台Brocade SilkWorm 3200 光纤交换机与2台Fujitsu小型机（PrimePower450）及磁盘阵列(Eternus 3000 M200)组成一个无单点故障的高效的SAN架构存储。
