整合Adaptec、QLogic和昆腾产品的存储解决方案

二、数字化图书馆存储系统

    传统图书馆的现状：

•

  传统图书馆已经不能满足信息技术发展的需要


•

  将传统图书媒体资料处理成为数字多媒体资料


•

  学生或教职员工能更方便更快捷地通过校园网络查询、浏览和视听到图书馆中的各种资料


•

  通过Internet网与其他的图书馆联网，为教学与科研提供及时准确的信息

    随着数字技术和网络技术的发展，校园图书馆系统也向数字化、网络化、综合化方向发展。

    校园现代化图书馆应该是将传统图书媒体资料处理成为数字多媒体资料，学生或教职员工能更方便更快捷地通过校园网络查询、浏览和视听到图书馆中的各种资料，而且不受时间和地点的限制，无论是白天或是晚上，无论是在实验室还是在学生公寓或是教师家里，都能够即时找到所需的资料，它还能通过Internet网与其他的图书馆联网，充分利用全球其它图书馆的资料，为教学与科研提供及时准确的信息，这就是所谓的数字图书馆。

    数字化图书馆具有以下一些特征：

    ①数字化资源

    数字化资源是数字图书馆的“物质”基础。数字图书馆的目的是直接提供读者所需的最终信息，而不只是二次文献(获得文献的线索)，但数字图书馆并不排斥书目数据，索引文摘等二次文献，它们也是数字图书馆的组成部分。

    万千世界统一于数字图书馆中的0和1，书籍、期刊、录音录像带、乃至古籍善本、稀世字画甚至X光片，都消失了原本的物理形态，只要有相同的属性，就能被同时获取。因此多媒体也是数字图书馆的一个基本特征。

    ② 网络化存取

    高速的数字通信网络是数字图书馆的存在基础，数字图书馆依附于网络而存在，其对内的业务组织和对外的服务都是以网络为载体，得益于网络也受制于网络，只有利用网络至极限，才能发挥数字图书馆作用至极限。数字图书馆内部本身由局域网构成，一般是高速主干联接数台服务器及工作站，外部通过数台广域网服务器面向浩瀚的国际互联网，今天是Internet，明天可能是Internet2。

    ③信息利用共享化

    由于有了数字化和网络化的坚实基础，数字图书馆的信息利用共享化特点体现出了跨地域、跨行业的资源无限与服务无限的特征，体现出了跨地域、跨国界的资源共建的协作化和资源共享的便捷性。

    ④信息提供的知识化

    数字图书馆将图书、期刊、声像资料、数据库、网页、多媒体资料等各类信息载体与信息来源在知识单元的基础上有机地组织并链接起来，以动态分布式的方式为用户提供优质服务。而分布式管理是数字图书馆发展的高级阶段，它意味着全球数字图书馆遵循统一的访问协议之后，数字图书馆可以实现“联邦检索”，全球数字图书馆将像现在的INTERNET一样，把全球的数字化资源联为一体，组成一个巨大的“图书馆”，使组织和共享人类所有知识成为一种可能。

    ⑤信息实体虚拟化

    数字图书馆使实体图书馆与虚拟图书馆结合了起来，在实现数字图书馆的基础上体现出的虚拟化的发展趋势。

    正是由于上述特征，数字图书馆也称为电子图书馆，或网络图书馆，或虚拟图书馆。

    数字化图书馆存储系统要求：

•

  满足多应用、多平台要求


•

  容量大、有良好的扩展性要求


•

  良好的性能满足多用户的要求


•

  高可用性要求


•

  保证数据安全和及时恢复的要求

    数字化图书馆存储方案

    我们的目标：

•

  满足多业务需求


•

  优异性能


•

  良好的可扩展性


•

  高可用性和高数据安全性

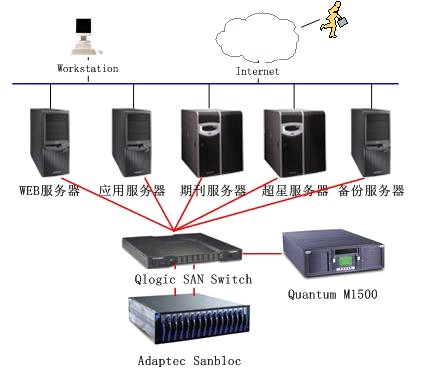

本方案采用采用SAN架构，服务器和存储设备通过光纤连接，保证了良好的性能和扩展性；
服务器可以采用集群方式来提供系统高可用性

    采用Adaptec SANbloc光纤磁盘阵列柜作为主存储设备，性能高达350MB每秒和10万I/O每秒，最大容量可达16.4TB；支持双路光纤到SAN的连接，可以配置双控制器，实现全冗余的要求；使用硬件RAID技术，系统RAID部分完全由Adaptec SANbloc完成，不占用服务器资源，更大幅度提升系统性能，并可提供后台数据重建等功能。

    备份设备采用Quantum M1500模块化企业磁带库，容量可达5TB，单驱动器备份速度可达60MB/s，最大可升级到20个驱动器和55TB容量；支持光纤连接，实现SAN架构下备份，充分利用SAN的优点，同时有效减少网络流量。

    SAN交换机采用Qlogic SANbox光纤存储区域网络交换机，能无缝实现1 Gb/2 Gb FC连接，具有广泛的兼容性和良好的性能，支持多交换机、ISL及网格交换拓扑结构。

三、中小企业分布式存储解决方案

     需求分析

    通常，一谈到数据的存储与备份，人们首先想到的是那些大型的行业系统，如电信、金融、政府部门等。然而，对中小型企业而言，数据一样很重要，各种市场数据，客户数据，交易历史数据，财务管理数据、社会综合数据、生产研发数据都是公司至关重要的资产，因此良好的存储备份解决方案也是中小企业的当务之急。

与大型企业相比，中小型企业面临更多的实际问题：企业规模小，实力弱；管理不规范，体制不健全；技术支撑比较低，缺少专业的IT技术人员。但中小型企业在IT建设方面与大型企业相比拥有一些不可取代的优势：没有复杂的业务流程需要整合；没有传统IT系统的包袱；可以一步到位应用最新技术。因此对中小型企业来说，系统首先必须实用，客户不愿将有限的资金花在华而不实的系统上；其次系统必须起步快、可靠、易用、有效、可扩展，总结来说，中小型企业需要的是可快速实施，易于管理，而且产品的性能价格比高的“套餐”的方案。

    需求总结：

•

  数据量在迅速增长


•

  数据安全也很重要


•

  企业预算比较紧张


•

  分值机构较多且比较分散


•

  缺少专业IT技术人员


•

  经济、实用、可靠、易管理的存储备份解决方案才是中小企业的当务之急

    通常，一谈到数据的存储与备份，人们首先想到的是那些大型的行业系统，如电信、金融、政府部门等。然而，对中小型企业而言，数据一样很重要，各种市场数据，客户数据，交易历史数据，财务管理数据、社会综合数据、生产研发数据都是公司至关重要的资产，因此良好的存储备份解决方案也是中小企业的当务之急。

    与大型企业相比，中小型企业面临更多的实际问题：企业规模小，实力弱；管理不规范，体制不健全；技术支撑比较低，缺少专业的IT技术人员。但中小型企业在IT建设方面与大型企业相比拥有一些不可取代的优势：没有复杂的业务流程需要整合；没有传统IT系统的包袱；可以一步到位应用最新技术。因此对中小型企业来说，系统首先必须实用，客户不愿将有限的资金花在华而不实的系统上；其次系统必须起步快、可靠、易用、有效、可扩展，总结来说，中小型企业需要的是可快速实施，易于管理，而且产品的性能价格比高的“套餐”的方案。

    企业分布式存储及远程备份介绍

    目前,大多数中小企业用户在规划存储系统架构时,除了要保证数据安全,高效的访问外,还需要实现数据的远程备份和远程自动管理,以极大程度地提高管理效率和数据可用性;

    根据以上要求,雷射公司提供灵活配置的基于SAN架构的存储备份系统解决方案，用相对经济的方式来实现分布式存储；在总部进行数据的集中规划和管理,在不同的分支机构采用分布式存储的方式灵活配置,并通过独立的备份中心对所有在线数据进行备份,以确保在灾难性事故发生后能够最快速度恢复数据和应用系统。

四、医疗行业PACS存储应用

    PACS应用系统介绍

    医学影像存档和通信系统PACS （Picture Archiving and Communication System）- 它以高速计算机设备为基础，以高速网络联接各种影像设备和相关科室，利用大容量磁、光存储技术，以数字化的方法存储、管理、传送和显示医学影像及其相关信息，具有影像质量高，存储、传输和复制无失真、传送迅速、影像资料可共享等突出的特点，是实现医学影像信息管理的重要条件。

    医学影像在医学诊断和教学科研中占有极为重要的地位。然而，目前医学影像的保存方式仍然是以胶片为主，这种保存方式存在着费用高、管理困难和影像资料共享困难等诸多问题。此外，随着计算机在医学临床应用的日益增加，医学影像作为电子病历的一个重要组成部分，正在逐步走向数字化和网络化。随着计算机技术的发展以及大容量存储介质和影像压缩技术的应用，医学影像的数字化存储已成为可能。通信网络技术的发展也使医学影像可以迅速传输，可方便地实现影像资料共享和远程会诊等功能。

    为什么需要PACS

•

  实现影像共享，取代传统的胶片


•

  保存病人的所有诊断原始资料和单据


•

  减少医师的诊断时间与患者的等待时间


•

  提高医院的工作效率


•

  核心是集中存储、管理和利用大量的医疗影像数据

    主要优点:

•

  影像质量高


•

  传送迅速


•

  影像资料可共享


•

  存储、传输和复制无失真

    PACS 是以高速计算机设备为基础，通过高速网络联接各种影像设备和相关科室，依靠先进的存储技术，采用数字化的方法存储、管理、传送和显示医学影像及其相关信息，具有影像质量高，存储、传输和复制无失真、传送迅速、影像资料可共享等突出的特点，是现医学影像信息管理的重要条件。

    PACS系统的概念已从原来将数字化的医学影像通过网络传送到连接在网络上的影像显示工作站上作一般显示和进行数字化存储，发展成为以数字化诊断（无纸化、无胶片化）为核心的整个影像管理过程，包括：数字影像采集、数字化诊断工作站、影像会诊中心、网络影像打印管理、网络影像存储、网络影像分发系统和网络影像显示计算机、网络综合布线和数据交换系统等。

    PACS系统将医学影像设备资源和人力资源进行更合理和有效的配置，通过计算机对影像进行数字化获取、处理、存储、调阅、检索，使影像科室医生可以为病人提供更快和更好的服务；临床医生通过网络快速调阅病人图像及诊断报告，实现图像资源最大化共享。

    PACS行业方案分析介绍

    方案简述：在以上行业应用存储系统中，建议采用Adaptec公司的SANbloc全光纤通道存储系统作为在线数据查询系统存储，初始容量可为200GB, 单系统容量可扩展到16TB，Adaptec SANbloc通过单/双台Qlogic SANBOX 5200 2Gb光纤交换机与多台服务器互联构建SAN架构，另外将一台Quantum M1500通过光纤模块连接至光纤交换机,实现基于SAN的LAN-free备份,备份数据直接从在线磁盘存储系统(Adaptec SANbloc)直接备份到磁带库设备中(Quantum M1500)，能解决大量数据存储对网络带宽的消耗，大幅度降低备份时间，提高存储资源共享。

    行业解决方案：雷射公司提供灵活配置的基于SAN架构的存储备份系统解决方案，用相对经济的方式来实现分布式存储；通过存储系统的建立，图书资料访问管理/查询检索系统、医疗影像存储系统以及中小企业分布式存储及备份系统以上三大系统均可更方便地为用户提供服务，提高整体系统性能和管理效率。

    PACS方案产品优势分析

    性能优势：

    1. 磁盘存储系统方面：Adaptec SANbloc提供高达100,000/秒的I/O处理能力和760MB/秒的外部传输带宽，在同档次的磁盘存储系统中居于明显优势；

    2. 光纤交换设备方面：Qlogic SANbox 5200 FC Switch是业界第一个可堆叠的光纤交换机；含有16个2Gb的光纤端口和4个10Gb堆叠端口，可以在不影像交换性能的 情况下平滑扩展总交换端口数至64个，极大提高了SAN交换容量和保护用户的投资；Brocade光纤交换机用来级联时需要占用原来的交换端口，而且级联后的交换机性能有显著下降，级联端口－2Gb是其瓶颈；

    3. 磁带存储系统方面： Quantum M1500是目前在该档次产品中扩展性和备份性能最好的磁带库产品，单模块备份容量可达到2个驱动器5TB，并可平滑扩展到10个模块20个驱动器50TB容量；不仅能满足用户在备份窗口极小情况下的备份需求，而且用户只需要初始配置满足自己需求的磁带库模块，在备份数据增长到一定程度时扩展相应的磁带库模块和容量，而不需要一次性购买更大容量的带库和备份容量，充分保护用户投资。

    价格优势：

    1. 磁盘存储系统方面：Adaptec SANbloc提供开放系统平台（包括UNIX和Windows）下最低成本的在线存储解决方案，比起同档次的竞争对手，如EMC CX500/700, IBM Fast T700/900, HP EVA3000/5000，有明显的价格优势，整体拥有成本会低30－50%；

    2. 光纤交换设备方面：Qlogic SANbox 5200 作为目前业界唯一一款可堆叠光纤交换机；含有16个2Gb的光纤端口和4个10Gb堆叠端口，整体价格比Bracade 16口光纤交换机3800（无堆叠功能）至少低30％；

    3. 磁带存储系统方面： Quantum M1500作为可扩展性模块化磁带库产品，同档次产品主要有HP MSL5030/6030等，价格优势也相当明显；

    综合以上分析，该方案整体选型产品具有性能突出，价格低廉的显著优势，能为各行业用户带来最优性价比的整体解决方案。

    方案整体优势总结

    1. 整体性能最优：对存储I/O,带宽等指标要求和光纤交换性能，备份速度等方面都具有很强优势；

    2. 整体扩展能力突出：可简单通过增加磁盘模块方式扩展容量至16TB； 通过交换机堆叠可平滑扩展连接60台以上的主机数目；备份容量可随着磁盘存储设备里的数据不断增加而动态扩展，最多可达50TB以上；

    3. 总体拥有成本优势；

    4. 系统兼容性测试：该方案经过雷射电脑有限公司存储实验室交互性测试，以上三家厂商也是业界各自领域的领导者和标准的制订者，包括Fibre Channel, SCSI协议， DLT/SDLT技术等，为用户业务的稳定性和连续性提供有力的保障和支持。（全文完）
