星盈深圳地铁工程视频监控存储项目存储解方案

      导读：深圳地铁一期工程是深圳市建市以来投资最大的国家重点工程，也是备受社会各界关注的民心工程。深圳地铁1号线一期工程，自罗湖至世界之窗，已于2004年12月投入运营。深圳地铁1号线续建工程，由世界之窗站至深圳宝安国际机场，设15座车站。续建工程中的所有车站、变电站内，如何利用最新技术建设一套高性能、高可靠、高稳定的综合安防系统，成为深圳地铁最关注的焦点问题。

第一部分：项目环境及方案拓扑

深圳地铁1号线续建工程综合安防系统由安防网络子系统、安防集成管理子系统、综合电视监视子系统等子系统组成。整个系统采用二层网络架构：骨干层和接入层，骨干层采用双万兆环路冗余结构，将整个地铁一号线各车站互联；接入层主要负责各车站内部的信息控制、传递等，并成为整个万兆网络的一个节点，地铁数字化安防监控系统形成于接入层的网络系统中。深圳地铁一号线续建工程视频监控存储项目采用了星盈科技SA家族存储产品。

地铁续建工程安防监控系统要求采用数字压缩方式进行图像传输、存储和查询。共有1105个监控摄像头，图像编码格式为H.264，达到4CIF/25帧/秒的图像清晰度，即3Mbps码流。视频图像和控制采用统一的TCP/IP协议传输，实现透明传输，所有图像存储时间在168小时以上。

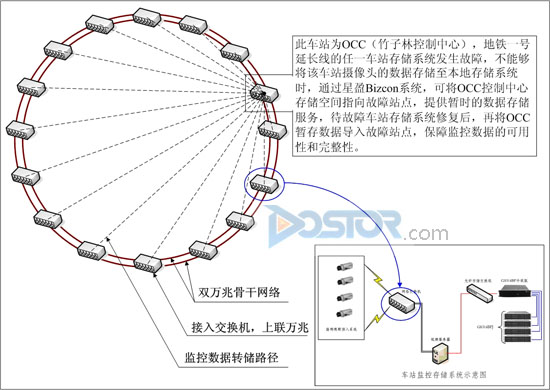

此项目中，采用VSA家族的成熟产品FC-SCSI 316BF，形成系统拓扑图如下：

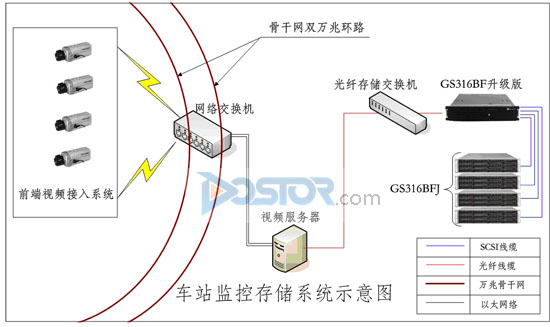

视频源数据通过摄像头、编码器、交换机、视频服务器最终到达星盈存储设备，完成整套数字化视频监控数据的存储，整个存储系统能够处理在3Mbps码流下，最大并发180路对存储设备的压力；解决了在FC主机接口，SCSI磁盘接口下，单套系统达到64盘位的存储容量需求；解决了本地存储＋SAN存储的混合模式下达到了地铁对视频监控系统数据安全性的要求；深圳地铁选择星盈存储设备的另一个重要原因还在于，星盈VSA家族存储设备全部基于自主研发，安防监控系统要求门禁、平台、存储、服务器全部统一于同一平台进行监控和调度，要求设备供应商能够提供设备接口参数，甚至是产品程式代码，星盈存储设备可以最大限度配合项目的进度，表现出最高的项目亲合力和支持力度。

同时星盈VSA产品的可升级性、存储内部IO加速模块、灾备处理模式等也都成为星盈科技赢得此单的重要因素（详细请看第三部分VSA简介）

第二部分：VSA家族产品(地铁存储设备)GS316BF简介:

地铁1号线延长线的安防监控系统，，数据存储带宽需求大。星盈GS316BF是一款智能化高性能磁盘阵列系统，配备2个2Gb/s光纤主机通道，可根据需求再扩2个，支持端口捆绑，为地铁监控提供足够的数据传输带宽。星盈GS316BF磁盘阵列采用增强型Intel 64位RISC专用存储处理器，缓存最大可扩展至1GB，使得监控存储系统在大并发数据流吞吐时也能轻松应付。在1号线延长线中，实际的存储容量需求为270.2TB，要构建庞大的存储池，监控存储就必须拥有良好的扩展性，才能保证其性价比。星盈GS316BF在这方面的表现异常出色，GS316BF主柜集成16个热插拔SCSI硬盘插槽，安装300GB硬盘，做RAID5＋Hotspare，实际容量能够达到4.2TB，在这个基础上，GS316BF主柜还能级联4个扩展柜，每个扩展柜都能支持16个热插拔SCSI硬盘插槽，最大能支持21TB的存储容量。

第三部分：VSA技术简介:

星盈VSA存储家族，是在单一硬件平台上可以同时支持FC-SAN、iSCSI、InfiniBand连接的存储设备，可以为不同的主机通道建立独立的虚拟卷，同时可以让客户端使用不同的通道访问同一个虚拟卷。通过自定的访问权限（根据主机通道的种类而不同），保证数据的安全，同时省却了购买多种存储平台的昂贵费用，令企业的数据管理变得更加简单、容易。

VSA功能简介：

远程镜像（Remote  Mirror）/ 远程复制（Remote  Replication）

远程镜像/远程复制使用两台VSA系统，或者一台VSA系统、一台其他品牌存储系统。您可以把前期投资的存储阵列使用起来作备份，充分利用企业内部资源，从此放弃落后的磁带备份，并且可更高效率使用的磁盘对磁盘备份，永不会削弱数据的可靠性。在远程镜像/远程复制完成后，新建立的虚拟卷也可以分配给其他服务器使用。

InfiniBand超高速通道（达到10GB-SDR / 20GB-DDR）

VSA支持InfiniBand (IB)高带宽、低延迟传输通道。在高性能运算领域InfiniBand已经是标准的传输媒介，VSA支持InfiniBand的SRP协议，运算节点可以不经过协议转换（转换至FC）直接连接VSA，保持最高的传输的速度，也不需购买额外的路由转换器。

多路径冗余

无论主机通道是iSCSI、Fibre Channel或者是InfiniBand，VSA都支持多路径访问，有效地避免了因为交换机、线的问题而产生的单点故障。

易管理的虚拟存储

通过一个WEB图形介面，就可以把虚拟卷从生成、权限配置、通道选择、扩容、镜像/复制等的工作完成。通过同一个介面就可以实时监控所有虚拟卷的使用状况、读写数据量采集、软硬件资源使用状况等资讯。您无需要为虚拟卷的数目而担心，因为您可以在VSA内随心所欲地建立无数的虚拟卷。

并行多通道高速度传输数据

大部分存储设备使用单一通道连接物理磁盘，存储瓶颈显得特别严重。VSA采用多通道处理方式，把数据平均分散在每一个通道上，改变了物理磁盘读写方式，令读写速度畅通无阻， 以VSA1016 16盘阵列柜为例，背板通道总带宽高达6Gbps，保障磁盘的读写速度。
