浪潮新近推出了4Gb光纤磁盘存储系统 AS1000G2，该浪潮自有高端光纤磁盘存储系统除了高品质的硬件设计之外，在管理软件中还配备了四个功能强大的数据应用功能：数据卷隔离映射功能、数据快照功能、数据复制功能和数据远程同步功能，本篇将为您详细介绍数据卷隔离映射功能。
（一）什么是数据卷隔离映射
数据卷隔离映射也叫存储分区（Storage Partitioning），主要实现LUN Masking的功能。
LUN Masking一般是指磁盘阵列控制器里面的功能，用来控制哪个主机可以访问哪个LUN，实现不同操作系统主机访问LUN时的逻辑隔离，保证多种操作系统平台分享一台磁盘阵列系统时，不会互相破坏文件系统。

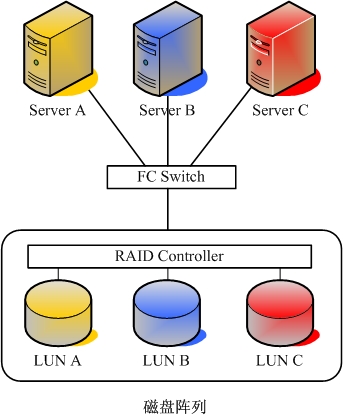

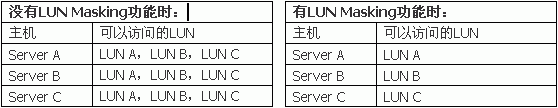

在如图一所示的SAN环境中，要实现具有不同操作系统的Sever A，Server B，Server C三台主机，分别只能访问同一台磁盘阵列上的LUN A，LUN B，LUN C，并且要求该功能在存储端实现。从下表可以看出，只有存储端具有LUN Masking的功能才能满足要求。
（二）AS1000G2数据卷隔离映射功能特点
数据卷隔离映射功能即存储分区，也就是LUN Masking功能，是AS1000G2存储管理软件的一个高级功能，最终用户使用前必须购买License文件激活。
AS1000G2存储管理软件最多支持64个存储分区，每个存储分区中最多包含255个卷（Solaris with RDAC和HP-UX 11.0 操作系统除外）。
若不激活数据卷隔离映射功能，AS1000G2支持一个默认分区，这时所有的主机能访问所有的LUN，适用于主机环境是一个集群的情况。
假如最终用户需要不同应用使用同一台存储阵列，但是不同应用之间必须相互独立，比如要求工程部、销售部、财务部三个部门的应用系统使用同一台AS1000G2，但又必须相互独立，那么最终用户就必须购买数据卷隔离映射功能的License文件。
（三）在AS1000G2中如何使用数据卷隔离映射功能
AS1000G2数据卷隔离映射功能使用非常简便，步骤如下：

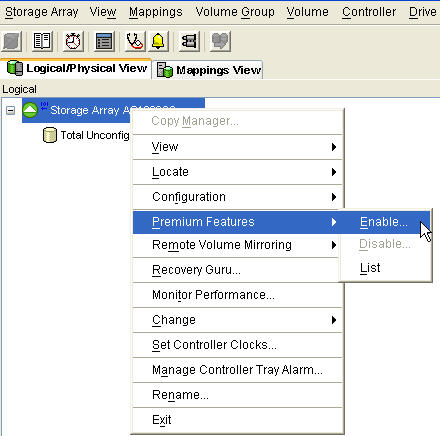

1．激活数据卷隔离映射功能
2．创建Volume Group和Volume
3．切换到mappings view窗口

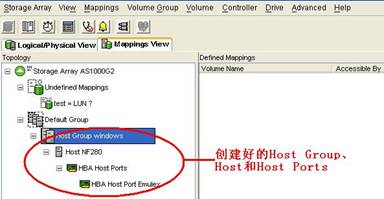

4．创建Host Group、Host及Host Ports

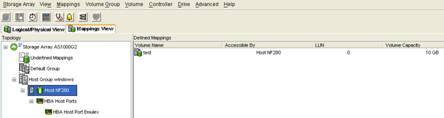

5．定义Volume-to-LUN 的映射
（四）总结
目前，LUN Masking功能是高端磁盘阵列的必备功能，数据卷隔离功能是LUN Masking功能在浪潮自有高端光纤磁盘阵列AS1000G2的的具体体现，允许用户环境中不同厂商、不同操作系统、不同应用的服务器分享同一台AS1000G2，而不会互相破坏彼此的文件系统，既保证数据的安全性，又增强了存储系统的可用性，提升用户的投资收益比。
附：本文涉及到的名词：
Volume Group：卷组，一组磁盘驱动器的逻辑组合，为主机应用提供一个或多个卷。
Volume：卷，定义于Volume Group之上，具有容量和RAID级别。
Host Ports：主机端口，使主机能够访问磁盘阵列上的卷的物理连接，一般指HBA卡端口。
Host：主机，连接到磁盘阵列，通过主机端口访问磁盘阵列上卷的计算机。
Host Group：主机组，能够访问相同卷的主机的集合。
LUN：logical unit number，逻辑单元号，磁盘阵列上的卷的SCSI标识，主机访问卷时采用。
