Infortrend EonStor盘阵助力热力公司MIS系统

项目：某热力公司MIS系统

挑战：为大量重要的企业数据提供高可靠、高性能的存储

解决方案产品：EonStor S16F-R1430具有以下显著优势，因而能够充分满足其应用需求：

4条FC-4G主机通道提供最大16Gbps的数据存储速度；

内置RAIDWatch管理软件，也可通过LCD面板，串口终端对磁盘阵列实现轻松管理；

内置高精技术3U/16盘位，双冗余控制器，通过连接JBOD可以扩充更大存储空间，可连接3个JBOD；

符合最新的RoHS国际绿色环保标准。

目前，企业的计算机网络已成为企业进行技术改造及提高企业管理水平的重要手段。随着我国与世界信息高速公路的接轨，企业通过计算机网络获得信息必将为企业带来巨大的经济效益和社会效益，企业的办公及管理都将朝着高效、快速、无纸化的方向发展。

项目背景

某热力有限责任公司是某市唯一一家负责全市供热规划、安装、维修和经营管理的供热企业，公司的目标是要建成一个规范化、专业化、经营型、服务型的现代化管理公司。为此，公司率先引进了MIS（管理信息系统–Management Information System）系统–进行日常事物操作的系统。这种系统主要用于管理需要的记录，并对记录数据进行相关处理。

客户需求分析

MIS系统的功能是使管理人员及时了解公司现状，把握将来的发展路径。例如，可以利用MIS系统找出目前迫切需要解决的问题，并将信息及时反馈给上层管理人员，使他们了解当前工作发展的进展或不足。

可见，MIS系统在企业的管理和发展中担当着异常重要的角色。那么，这个系统的运行势必会产生大量重要的企业数据，而且这些数据需要能够很好的管理和充分利用。这些数据需要大容量、高可靠及高性能的存储设备进行存储。总体要求包括以下几个方面：

首先，要保证系统运行的高可靠、高性能。存储系统任何条件下都要可以保证数据的完整性、保证数据不损毁、不丢失，满足关键任务的要求。具备很高的性能，数据吞吐量大、系统响应时间快、负载能力强。

其次，要根据不断增长的系统数据存储需求，能够很方便的扩展其存储空间，避免企业日后重复投资。

此外，企业在考虑设备性能的同时，还必须要考虑的一个因素是资金预算。要求在保证目前投入并不太多的成本就可解决当前的应用需求，即对性价比要求比较高。

解决方案产品

本项目中所采用的磁盘阵列产品由Infortrend 产品中国区钻石总代理–北京联创信安科技有限公司提供。

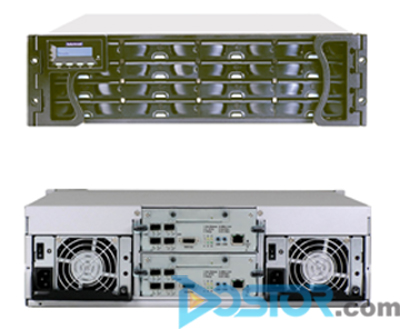

根据目前客户的数据量大小，我们为客户所选配的磁盘阵列产品为：EonStor S16F-R1430，数量为：一台，配备16块300GB SAS硬盘，总容量为4.8TB。这款盘阵具有以下显著优势：

采用最新ASIC400校验芯片，3条高性能PCI系统总线，大幅提高整体I/O效能；

4条FC-4G主机通道提供最大16Gbps的数据存储速度；

可支持RAID 0， 1 (0+1)， 3， 5， 6， 10， 30， 50，60及JBOD ；

可连接3个ES S16S-J1000-R JBOD，大幅度扩充存储空间，方便用户即时扩容；

内置RAIDWatch管理软件，也可通过LCD面板，串口终端对磁盘阵列实现轻松管理，支持多机盘阵集中式管理；

符合最新的RoHS国际绿色环保标准。

由此可见，随着用户端数据量的日益增长，用户可以很轻松的管理数据，并且可以很经济、便捷的对数据存储空间进行扩容，可以为企业节省成本，而且该产品还符合国际绿色环保标准，也充分符合了当前社会的发展趋势。

客户端应用环境概述

服务器型号：IBM X3650

服务器数量：3台

操作系统类型：Windows Server 2003

数据库：ORACLE 9i

磁盘阵列：EonStor S16F-R1430

项目实施

本项目主要是为某市热力有限责任公司的MIS系统提供后端存储支持，由北京联创信安科技有限公司负责现场实施。

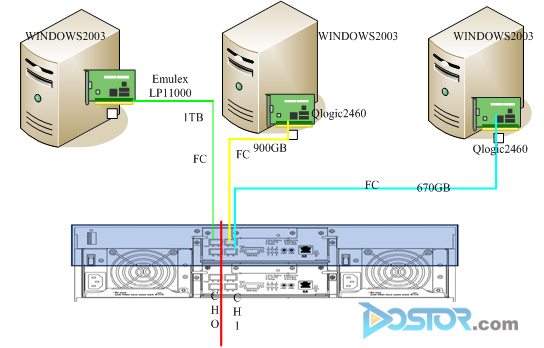

结合以上客户需求和应用环境描述，MIS系统的三台主机运行ORCALE数据，我们采取三台主机通过DAS直连方式连接后端存储系统的方案，应用环境拓扑图如下：

根据用户要求，选中10块硬盘做RAID5，由于RAID5需要消耗一块硬盘做为数据校验盘，此方式允许1块硬盘出现故障，通过剩下的9块硬盘可还原故障盘的数据。使用1块硬盘做全局热备援盘，该盘的作用是在上述RAID5中出现故障盘时自动替换故障盘。这样就保证了整个存储系统的高可用性和高稳定性，为用户的数据提供了一个安全可靠的存储环境。并且，由于EonStor S16F-R1430磁盘阵列具备2个 SAS 4x 高性能扩展端口，可以通过连接 EonStor S16S-J1000-R JBOD实现在对存储容量进行扩展的同时保证系统的高性能，从而很好地适应用户的数据量增长需求。
