聚焦北京众志和达 SureSave P系列虚拟磁带库

DoSTOR存储在线 12月19日国内报道：作为IT领域专业的存储产品开发商和存储系统集成商，北京众志和达科技有限公司一直致力于新型存储设备研发和存储基础系统集成工作。自2002年开发出国内首台具有自主知识产权的虚拟磁带库（Virtual Tape Library，VTL）以来，先后开发出了S系列、E系列和C系列虚拟磁带库产品，为用户提供了灵活的、可伸缩的产品选型和应用方案。经过4年多的市场推广和实践应用，SureSave VTL的实用性、可靠性和优良的性能得到了广大用户的认可和好评。SureSave VTL也成为业界备受关注的产品之一。

SureSave P系列并发引擎技术，开创VTL应用新篇章

最新推出的SureSave P系列VTL产品是专为高端存储备份应用系统而设计，采用主-从方式的并发多引擎结构，使VTL的吞吐能力和容量扩展趋于无限！

目前，市场上的绝大多数VTL产品的控制器（引擎）都是基于单台PC服务器的硬件体系，即使采用具有高可扩展性的PC服务器，其扩展能力依然有限，而集成在VTL控制器上的诸多必要的功能，如：逻辑卷管理、数据压缩（软件）、重复数据删除、自动校验、加密等等，也使单服务器的CPU不堪重负。因此，引入多VTL引擎，使数据传输、处理分散实现，就成为解决VTL性能局限的最佳可行方案。

与传统磁带库相比，虚拟磁带库具有优越的性能、高可靠性和较低的运营成本，等等。而并发引擎的出现，不但无限量提升了VTL产品的I/O性能，也使VTL体系架构实现了突破性发展。多引擎VTL产品必将成为业界新宠，VTL应用技术也将在多引擎架构上得到长足发展。

由于SureSave VTL产品的优秀品质和自主产品的全面服务能力，SureSave VTL一直占有VTL应用市场的较高份额。也正是由于SureSave VTL 市场的不断开拓、技术的不断更新，在2007年初举行的"存储峰会"上，一举被评选为上年度"虚拟带库中国首选品牌"。

SureSave P系列虚拟磁带库技术介绍

我们在这里将详细介绍SureSave虚拟磁带库P系列产品的详细技术指标，供大家参考，让您能够充分了解这款产品的优越性能。

SureSave P系列虚拟磁带库作为独立的，模块化的高端备份设备，满足大数据量、备份窗口有限的企业级用户需求，最大可提供高达380TB的可用容量和800MB/sec的备份速度。P系列产品以其高容量，高速度、高扩展性、高可靠性、易管理、低成本等特点为企业级用户提供完美的数据备份解决方案。

1、SureSave P系列VTL的系统构成。

SureSave P系列产品主要由三部分组成，即："智能扩展引擎组"、"核心交换系统"和"存储单元"。这三部分之间紧密结合构成这个产品的硬件平台，在这个平台上运行核心虚拟带库管理软件，实现虚拟磁带库的各种功能。

（1）智能扩展引擎（Intelligent Scalable Engine, ISE）系统。

SureSave VTL控制器主板均采用嵌入式系统开发，总体结构精简、高效。与SureSave VTL其它系列产品不同的是，P系列VTL 的控制器可由多台引擎组成，而不限于一台。当然，用户也可以先采用只有一台引擎的P系列VTL，而随后再按需增加引擎。P系列VTL的多引擎配置中，可任选一台作为主控引擎，主控引擎负责监控和协调各个引擎工作。虚拟机械手由主控引擎生成，而虚拟驱动器和磁带槽可按实际需要配置、分布在各个引擎上。对主机或应用而言，仍然可以像使用一台普通磁带库那样使用多引擎的虚拟带库。我们建议每台虚拟驱动器只读写同一引擎上的虚拟磁带，这样可以达到最优的读写性能。

（2）内部核心交换系统

这个部分主要是分IP网络和SAN网络两个部分。IP网络部分主要是负责内部管理指令的分发、各个部分工作状态监控。SAN网络部分是各引擎I/O数据的后端通道，采用4Gb/s光纤链路实现存储数据的高速传输。

（3）存储单元

这个部分由一个到多个完全基于SAN拓扑结构进行连接的磁盘存储单元构成。SureSave VTL兼容FC、SATA、SAS等各种磁盘构成的磁盘阵列和JBOD，满足多种存储需求，优化投资保护。

2、SureSave P系列虚拟磁带库的基本工作原理。

SureSave P系列虚拟磁带库采用并行控制器引擎结构，多引擎并行工作仿真一台磁带库的工作状态。控制器各个引擎硬件结构相同，均基于采用ARM处理器和嵌入式操作系统的专门设计的主板，主板上集成了众志和达公司专门设计的控制芯片和仿真虚拟带库仿真软件。并行引擎最多可扩展至32个，每个引擎可配置2个光纤主机通道和6个后端光纤存储通道（将来可达共12个通道），光纤通道自适应2Gb/sec和4Gb/sec的传输速率。

多引擎配置中，由管理软件指定某个引擎作为主控引擎，其它引擎作为扩展引擎。所有的I/O申请都首先由主控引擎处理，然后再引导I/O数据流到指定的引擎的虚拟磁带驱动器和虚拟磁带，扩展引擎的状态被实时更新到主控引擎，以便主控引擎集中管理和监控整个VTL系统。如果不同的引擎共用同一后端光纤磁盘阵列存储设备，那么一台引擎上的虚拟驱动器读写属于另外引擎上的虚拟磁带时，数据则通过光纤通道传输；如果一台引擎和另外引擎的后端存储设备没有直接数据通道，那么交叉存储的数据需要通过引擎之间的IP网络通道传输。

P系列VTL的虚拟磁带归档通过主控引擎完成。

SureSave VTL支持大容量高性能的SATA磁盘阵列组，实现容量上的模块化升级，轻松扩展到380TB以上。

SureSave P系列多引擎虚拟带库中的引擎管理相对独立的，扩展引擎的故障不会影响其它引擎的工作。用户可以在线更换故障引擎，在不停机状态下即可恢复故障引擎的使用。

3、 SureSave P系列虚拟磁带库产品特性

SureSave P系列虚拟磁带库是针对开放式系统设计的，采用ARM精简指令系统、专用的虚拟软件和芯片模块把磁盘系统仿真成磁带库设备，采用全电子设备部件代替机械磁带库的半电路半机械的方式，成倍的提高设备性能。基于SATA磁盘技术的数据备份/恢复系统，使用磁盘作为存储介质替代了传统的磁带。它继承了磁盘所具备的高速性、可靠性及安全性方面的优势，屏蔽了磁带介质脆弱，容易受环境因素损坏的弊病。同时利用仿真技术可以虚拟多种磁带、驱动器及磁带库类型。由于在磁盘上采用的是仿真磁带格式，不是统用文件系统格式，所以在空间使用上，及数据排列上，也延续了磁带格式的优点，不存在碎片，数据排列合理，不浪费存储空间。这使得SureSave虚拟磁带库技术成为物理磁带备份技术发展的未来。

SureSave P系列虚拟磁带库特点

系统控制引擎支持从1到32台的工作模式，各个引擎之间相互组成集群，单一引擎故障，仅仅会造成系统性能临时下降，但不中断应用，最大程度上屏蔽了单点故障，同时所有的关键部件(如电源、风扇)采用冗余机制，实现高可靠性；多引擎并行工作使VTL的I/O性能和存储容量最大化。

采用SATA磁盘及阵列技术作为存储数据介质，多种RAID(RAID0、1、5、6、等)级别及热备盘技术提高数据安全性：使得单一存储介质上的数据安全性大大的增强。

采用ARM处理器和嵌入式操作系统，其上运行专用虚拟软件仿真磁带库设备，替代机械磁带库的半电路半机械的方式，成倍的提高备份性能，使得备份/恢复速度大大的提高。SureSave P系列虚拟磁带库实际备份/恢复速度最高可达800MB/sec，比传统磁带库（LTO3）的备份速度提高10倍。由于采用仿真的磁带格式，非通用的文件系统，数据读写时采用的不间断的流格式。虽然介质是磁盘，但是不存在碎片，提高了读写性能。所以从性能实测上看，VTL的I/O速度比磁盘文件系统间的数据复制速度要快。

工作稳定。由于备份软件所识别到的机械手及磁带驱动器均由软件虚拟而成，屏蔽了传统磁带库所无法避免的机械故障。数据写入与磁带一样采取Byte-to-Byte的形式，虚拟磁带介质（磁盘阵列）不再是通用文件系统格式（NFS、FAT等）化的扇区，而是和磁带一样的裸介质（"Raw Disk"）， 真正在物理层上实现了磁盘读写的线性化，完全消除了磁盘碎片的产生。

SureSave P系列虚拟磁带库可仿真多个主流磁带库厂家的多种磁带库型号；同时支持多家厂商备份管理软件，可以被不同版本的，几乎所有的备份软件所识别，兼容性好。

SureSave P系列虚拟磁带库可仿真LTO、DLT/SDLT等多种驱动器。

安装和部署简单：在不改变用户原有存储结构情况下，只需简单配置就可以在线扩展引擎个数，配置过程具有GUI操作界面。

总体成本相对较低：前期购买的投入、日常管理以及日常维护的总成本相对于物理磁带库大大的降低。多引擎扩展能力进一步优化投资保护。

缩短备份窗口：由于速度的提高，使得用户用于数据备份的时间窗口大大缩短，节省时间，更有效的利用了服务器及网络资源。

配置管理简便：基于全中文的图形化管理界面使用户管理更轻松，更适于国内用户使用。

便捷的高可扩充性：用户可以很简便的使单机备份容量从12TB扩展到380TB；

基于FC方式的连接结构，完全支持存储区域网络（SAN）构架；

易于安装：SureSave VTL为全封闭电子设备，因此不需要像传统磁带库在安装时进行水平定位，机械手调试等动作。安装简单易行，同时每TB容量占地远远小于传统磁带库。SureSave P系列虚拟磁带库除了多引擎需要采用标准网络连接外，其它安装方式与普通VTL相同。

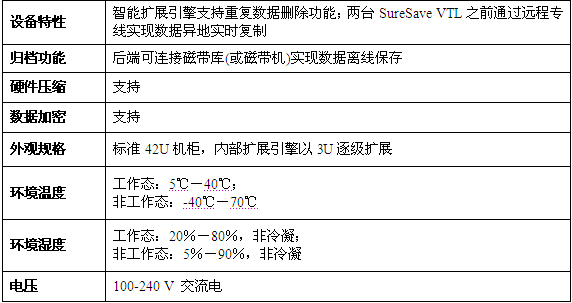

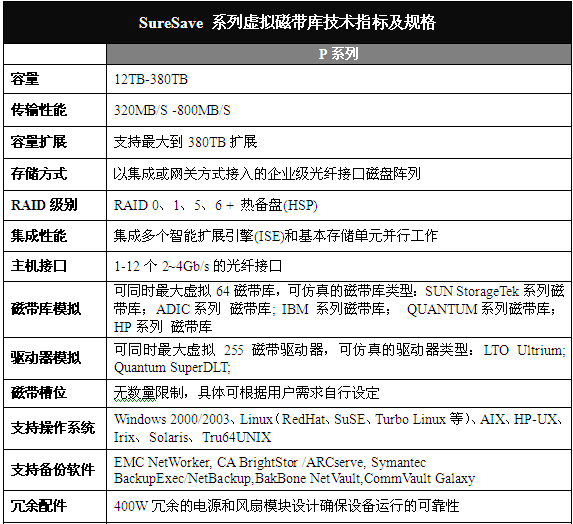

4、 SureSave虚拟磁带库性能指标
