众志和达：某报社LAN-FREE案例

    用户属于媒体行业，是全国8家文化体制改革试点报社/报业集团之一。在IT应用方面已经有了很好的基础：初步建成了完善的网络通信系统，包括全面的内部网络、卫星专线、DDN 专线以及电话拨号网络，报社内部网络已连接各类PC 机超过三百台，APPLE 机几十台。报社目前的数据增量达到每天几个GB。IT 应用已基本覆盖报社的主要业务、管理和OA 等。

    用户需求

    因工作网络繁忙，为了进一步改善报社的出版流程，加快出版速度，提高出版质量，提高自身的竞争能力，2002 年，报社决定采用国内外最新的技术，构建一套先进的新闻采编系统，使报社的IT 应用再上一个新的台阶。新闻采编系统是报社最重要的业务系统，其主要功能是报社新闻采集、加工、稿件传送的流程管理，以及报纸印前生产监控与新闻采集加工的集成管理，将稿件的编辑、审校、签发组版，图片的扫描、制作、签发，以及大样的划版、组版、审清样、签大样等各个生产环节置于统一管理之下，全面实现采编过程的网络化和自动化，使报社新闻采编工作“告别纸和笔”，减少工作环节，提高工作效率，缩短出报时间，加强了新闻的时效性。

    该系统中的网络备份系统建设目的是通过建立可靠的数据自动化备份/恢复系统，包括磁带库和自动备份软件，保证报社新闻采编系统及其它应用系统的数据的安全性与可靠性，在灾难发生时拥有可靠的恢复能力。具体说来，整个网络备份系统的建设目标包括：

    磁带库的容量应满足目前新闻采编系统和报社四大应用系统（主报、本报、子报、画库等）数据备份的需求，备份功能和容量必须满足上述系统增量备份和全备份的需求，以及存档的需求；

    选用的备份软件，应支持新闻采编系统和IBM TotalStorage NAS-326，以及报社其它应用服务器数据的自动备份，并实现LAN free 备份方式。

    解决方案

    我公司针对客户的需求,采用了美国Legato NetWorker备份软件和IBM TotalStorage Ultrium 可扩展磁带库 LTO 3583-L18建立起一套高性能的、可靠的并具有一定扩充能力的SAN环境下的数据备份系统，利用Legato NetWorker备份软件的DDS和SAN Storage Node Client模块实现SAN环境下的LAN-FREE备份，并建立起可靠的数据自动化备份/恢复系统，包括磁带库和自动备份软件，保证报社新闻采编系统及其它应用系统的数据的安全性与可靠性，在灾难发生时拥可靠的恢复能力。

    LEGATO 备份软件的配置方案：

•     配置LEGATO NetWorker 的基本组件，满足了NAS 326 系统、两台H85 和两台WINDOWS 2000 SERVER 的文件备份。


•     配置SAN Storage Node 模块和Dynamic DriveSharing，实现NAS 326 系统和两台H85 通过SAN 架构进行LAN-FREE的备份。


•     配置Sybase for UNIX 模块，实现了H85 服务器上的数据库的在线备份。


•     配置Cluster 模块，实现H85 双机系统在故障状态下，也能够正常备份。

    用户收益

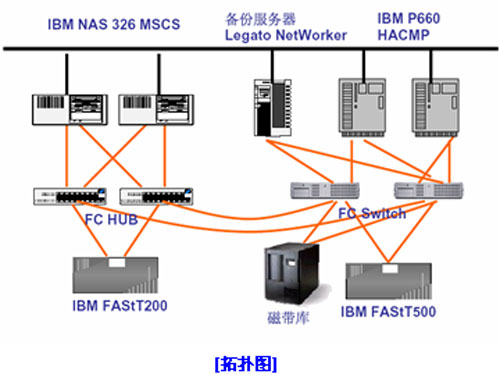

    备份系统采用基于SAN架构的拓扑结构：SAN交换机利用新闻采编系统配套的3584–F08；NAS通过系统自身配套的FC HUB，与3584–F08 SAN交换机相连；磁带库（SCSI 接口）通过SAN Data Gateway 直接连入3584–F08 SAN 交换机；选用支持SAN和LAN free的自动备份软件，最终实现系统高效、可靠的备份。
