【日经BP社报道】东芝在2002年10月16日～19日举行的“WPC EXPO 2002”上参考展示了水冷笔记本电脑。虽然没有华丽的宣传牌，但水冷电脑前一直挤满了好奇的参观者，场面非常热闹。其中大多数围观者言语中都提到了“日立的水冷电脑”。看来参观者也都知道日立制作所2002年9月推出了水冷电脑，他们关心的是东芝与日立产品有何不同。笔记就此采访了东芝负责人。
[upload=bmp]uploadimages/2002102521304641579.bmp>
水冷电脑构造图
首先，东芝水冷笔记本电脑的特点在于液晶显示屏背面的散热板（图1）。通过散热板的板金加工，实现了冷却液的存储部与冷却液流路的一体化（图2）。“目的是尽可能扩大散热板的表面面积，提高散热效果”（东芝数字媒体开发中心 机械开发中心 第一负责人富冈健太郎）。此次使用的泵和散热板的总重量约为300g。
散热板由两块经板金加工后的铝合金板焊接而成。焊接时为了使板材强度能够耐得住泵的输出压力和温度变化，确保了充分的“粘合密封性”。而且，通过在冷却液的存储部分凿出圆形洼坑来提高了强度。据福冈介绍，很早就有了这种散热板设想。例如，单门冰箱具有分开冷冻部分和冷藏部分的部件，实现了散热管和散热板的一体化。而日立制作所的水冷电脑则采用了在散热板表面附加金属散热管的设计。
在散热板中，还包括了前面提到的冷却液存储部分。一体化设计中还增加了被称作“气泡TRAP”（图2）的部分。如果冷却液长期在通过铰链部分的树脂产管等中蒸发，那么就会在管内产生气泡。当这一气泡随着冷却液一同流到散热板部位时，只有气泡会浮出并进入冷却液的存储罐中。日立制作所的水冷电脑采用了分开散热板与冷却液存储罐的设计，并使用树脂管连接这两个部件。

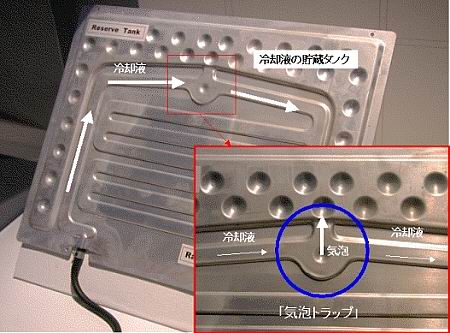

图2：散热板中冷却液的流路和冷却液罐为一体设计
另一特点是，吸收微处理器热量的散热片和泵的一体化设计（图3）。泵体材料为铝合金。此次展示的产品在微处理器的上部涂有散热用的油膏，并将泵固定在处理器上。而日立制作所的水冷电脑中受热部和泵采用的是分开设计。原因是担心吸收微处理器热量的冷却液立即进入泵内，会缩短泵内电机的寿命。虽然对泵的细节采取了“无可奉告”（富冈）态度，但东芝已宣布只要是在普通环境下使用，寿命就可以达到10年，并享受10年的免费维修服务。估计东芝在泵与受热部的一体化、泵的长寿命方面采取了某种措施。

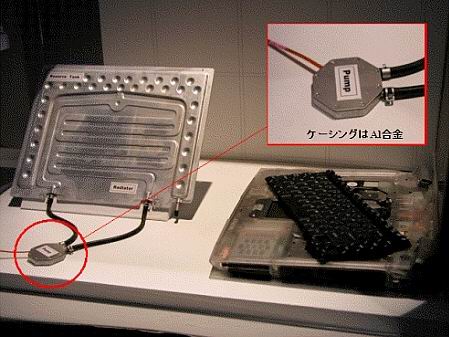

图3：实现了泵和散热片的一体化
日立制作所配备在水冷电脑中泵为离心泵，与某一著名制造商的电机部门共同开发而成。而东芝目前并未公开有关泵的结构和生产厂商方面的任何情况。东芝只是表示该产品还处于开发阶段。
据东芝的富冈介绍，该公司从1999年开始进行水冷电脑的开发，计划于2003年左右推出。电脑噪音约为30dB(A)，与日立制作所不相上下。关于冷却液循环，东芝似乎投入很大的力量进行了开发，“只要不凑上去听，几乎听不到泵的噪音”（富冈）。使用的冷却液为二元醇类的不冻液。据说也在葡萄酒的防腐剂等中使用。关于日立制作所宣布“配备”的感知液体泄漏情况的传感器，东芝表示是否配备目前正在研究之中。

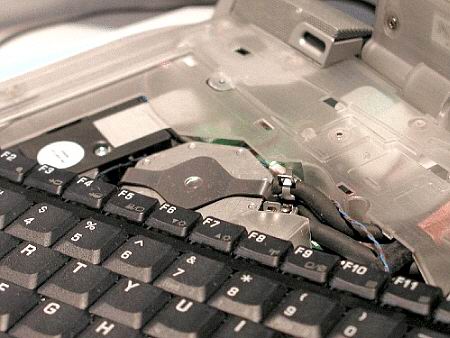

图4：泵的细节尚未公布
