800V不得不上,施耐德电气这份报告帮你打消安全顾虑

以前的数据中心,一个机柜只有几千瓦或者几十千瓦,沿用多年的交流配电和机柜内低压直流供电完全够用。而进入GPU集群时代,100kW以上的机柜开始越来越普遍,部分高密度设计已经超过400kW,下一步就是兆瓦级机柜了,想想就吓人。

以前的数据中心,一个机柜只有几千瓦或者几十千瓦,沿用多年的交流配电和机柜内低压直流供电完全够用。而进入GPU集群时代,100kW以上的机柜开始越来越普遍,部分高密度设计已经超过400kW,下一步就是兆瓦级机柜了,想想就吓人。


于是,你会看到,800V直流供电被推到了台前。可电压从几十伏抬到800V,运营者会担心安全问题。比如,高电压发生电弧故障会不会更危险,原有的弧闪计算方法还准不准,运维人员又该按照什么标准操作?


这些问题如果没有靠谱的答案,800V谁也不敢用。


2026年8月,施耐德电气发布《直流弧闪分析:800V直流数据中心的实践研究》报告,对机柜级和集中式800V直流架构这两款代表性架构进行弧闪分析。它研究了800V可能带来的安全问题,然后研究如何通过工程设计解决这些问题。



不是想不想上800V,是真的不上不行了



之所以800V直流变成行业方向,最直接的原因就是机柜功率越来越大了,保持低电压而功率暴增,电流就很吓人。



中学课本告诉我们,功率等于电压乘以电流。忽略转换损耗,1MW功率如果通过54V的线路传输,电流接近1.85万安培。换成800V直流,电流约为1250安培,只有前者的十五分之一左右。



所以说,到了兆瓦级机柜,如果继续沿用低压大电流,电流越大,导体要做得越粗,整个供电系统的体积会有挑战。同时,线路上的电阻损耗也会按照电流的平方增长,产生的热量又进一步增加冷却压力。



把电压升到800V以后,同样的功率可以用更低的电流传输,就避免了电流过大带来的诸多问题。



有人会问了,那为什么偏偏是800V,而不是随便选个更高电压?



其实,800V是一个工程上的折中。因为,电压太低就降不下来电流,如果电压继续升得很高,又会明显增加绝缘、爬电距离、开关器件、连接器以及人员安全方面的要求。所以,800V既可以降低电流,但又没有高到让机柜级供电系统变得过于复杂。



聪明的你或许还想问,为什么从交流电变成直流电呢?



这是因为,GPU、CPU最终要用的就是直流电。传统数据中心采用交流供电,电力进入服务器后,还需要通过PSU将交流电转换成直流电,再经过多级降压后供给GPU、CPU等芯片。



随着AI机柜功率不断提升,如果机柜内需要部署的电源模块越来越多,不仅占用宝贵的机柜空间,也带来了更大的供电和散热压力。



800V直流架构改变了这一思路。它将交流转直流的环节向机柜外或者更靠近设施侧的位置集中,把电力转换成800V直流后输送到计算设备附近,再转换成GPU服务器所需要的低压直流。



如此一来,部分电源转换设备也可以从计算机柜中移出去,把更多空间和散热能力留给GPU。对于正在从几百kW走向MW级的AI机柜来说,这也是800V直流受到关注的重要原因。



所以说,800V不是厂商生造的需求,确实是AI算力密度持续增长以后,必须要选择的技术方案了。



电压上去了,安全问题要如何解决呢?



高电压最容易让人想到的风险就是弧闪。



所谓弧闪,简单来说,就是电流意外击穿空气,在两个带电导体之间形成持续的高温电弧,瞬间释放大量热量、强光甚至产生爆炸式冲击。它不仅可能烧坏昂贵的设备,还可能对现场人员造成严重伤害。



弧闪并不是800V直流的专属问题,传统交流系统也会有。不过,交流电流每个周期都会经过零点,有利于电弧熄灭。直流没有这样的自然过零过程,所以,运营团队担心弧闪能量会不会随电压一起大幅上升,是很正常的反应。



那么,800V直流供电的弧闪风险到底该怎么算呢?目前,弧闪分析尚无行业通用标准或指导规范来应对人员在变流器供电的800V直流系统中可能遭遇的电气危害。现有的弧闪分析方法主要针对传统交流电气系统和常规的电池供电直流系统制定。



现有方法通常要先确定一个故障电流,再假定电流的持续时间。800V供电系统中,电弧刚出现时,电容会迅速放电,电流可能瞬间冲到很高。随后,变换器开始限流或者关断,保护装置再切除故障,短短几毫秒电流可能已经变化了好几次。



这意味着,如果一直按照峰值电流计算,结果可能过于保守。如果只看变换器限流后的电流,又可能忽略最初的电容放电。要把弧闪风险算得更准确,就必须把不同阶段的电流大小和持续时间都考虑进去。



施耐德电气这份报告做的事情,就是把故障发生后的完整过程都考虑进去了。研究人员借助ETAP进行瞬态仿真,分别考虑电容放电、变换器限流、反向馈电和保护动作时间,随后计算电弧在整个过程中释放了多少能量。



高电压带来的弧闪其实不可怕



施耐德电气的研究发现,800V直流的弧闪风险并不能只看电压,也不能只看瞬间有多大的故障电流。真正关键的是,这些能量能够持续多久,以及保护装置能不能尽快把故障切断。

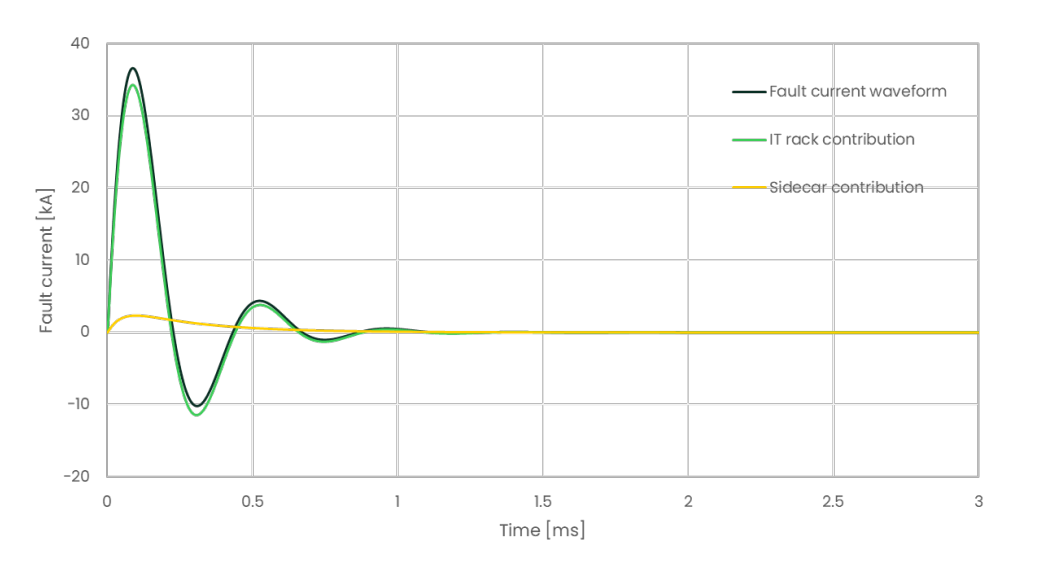

在机柜级架构中,故障刚发生时,电容会快速放电,瞬间电流峰值可以达到约36kA。但这个高峰持续时间非常短,不到0.5毫秒就开始衰减。最终计算出的弧闪入射能量只有约0.01到0.05 cal/cm²,远低于常用的1.2 cal/cm²参考线。



这说明,哪怕电流峰值很高,也不代表弧闪一定很危险。只要持续时间足够短,最终释放出来的能量仍然可能很低。



集中式800V架构会更复杂一些,因为中央电源要给多个机柜供电,系统里能够向故障点送电的点更多。如果没有反向电流阻断,其他机柜里的电容也可能向故障点送电。所以,电容怎么布置、有没有反向阻断,以及保护装置动作有多快,都很重要。

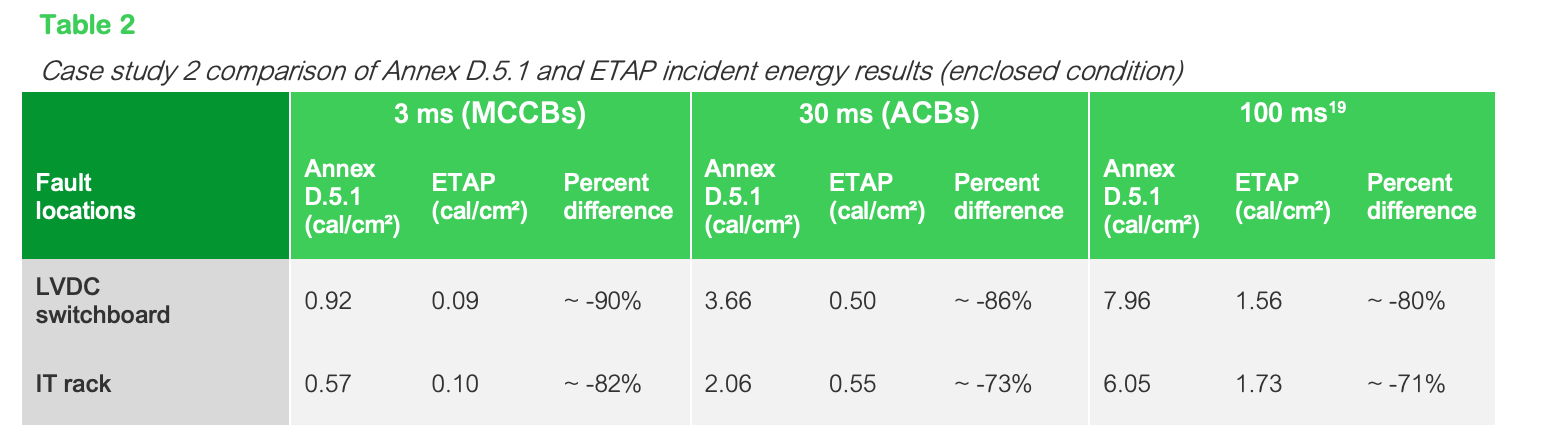

集中式800V架构在报告中的表现是这样。如果故障在3毫秒内切除,入射能量只有大约0.09 cal/cm²;如果拖到30毫秒,大约会上升到0.5 cal/cm²;如果持续到100毫秒,则可能超过1.2 cal/cm²,甚至高达1.56 cal/cm²。



所以,这份报告可以证明,800V直流的安全风险完全可以通过工程设计控制。只要能合理布置电容、阻止反向馈电,再配合快速的保护装置,就能够把故障能量控制在较低水平。



结束语



AI机柜走向兆瓦级以后,800V这条路是一定要走的,怎样走得安全很重要。施耐德电气这份报告给出的答案其实已经很明确了,不要被高电压吓倒,早早在800V直流真正进入数据中心之前,先做好准备吧。
