全球可编程平台领导厂商赛灵思公司 (Xilinx, Inc. (NASDAQ:XLNX) )今天宣布推出首批 Virtex®-7 2000T FPGA，这是利用68 亿个晶体管打造的世界容量最大的可编程逻辑器件，为客户提供了无与伦比的200 万个逻辑单元，相当于 2,000 万个 ASIC 门，专门针对系统集成、ASIC 替代以及 ASIC 原型和模拟仿真的市场需求。堆叠硅片互联 (SSI) 技术的应用成就了赛灵思大容量FPGA，而2.5D IC堆叠技术的率先应用， 使得赛灵思能够为客户提供两倍于同类竞争产品的容量并超越摩尔定律的发展速度。 而这是单硅片FPGA在 28nm工艺节点所根本无法实现的。客户利用赛灵思 Virtex-7 2000T FPGA可以 替代大容量ASIC，在总体投入成本相当的情况下， 把开发时间提高2/3;同时创建集成系统，提高系统带宽，并因为避免了I / O互连而大幅降低功耗。此外还可以加速先进ASIC系统的原型设计和模拟仿真。

赛灵思可编程平台开发高级副总裁 Victor Peng 指出：“Virtex-7 2000T FPGA 标志着赛灵思创新和行业协作史上的一个重大里程碑。对于客户而言， 其重大意义在于如果没有堆叠硅片互联 (SSI) 技术，至少要等演进到下一代工艺技术，才有可能在单个FPGA中实现如此大的晶体管容量。现在，有了Virtex-7 2000T FPGA， 客户能立即为现有设计增添新的功能，不必采用 ASIC，单个FPGA 解决方案就能达到3-5个 FPGA 解决方案的功能，因而可大幅降低成本。或者现在就可以开始采用我们的最大容量FPGA进行原型设计和构建系统仿真器，和通常的更新换代速度相比， 至少可以提前一年时间。”

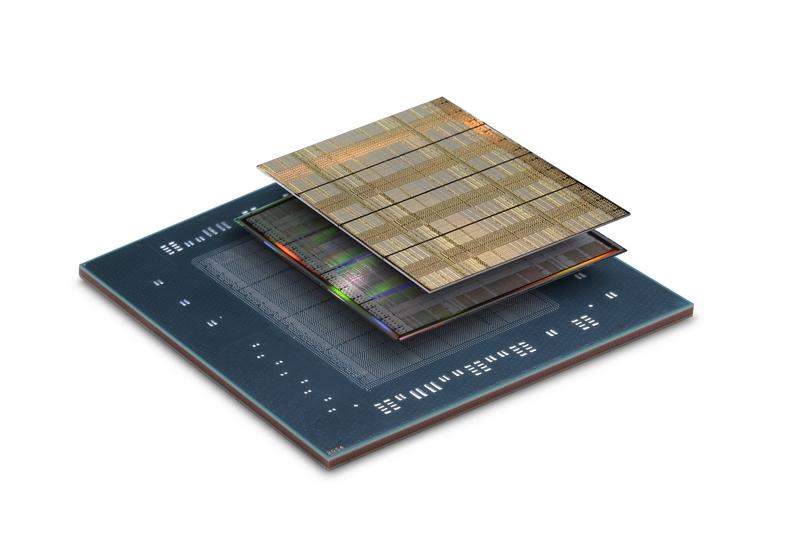

从历史上看，FPGA 产品系列中的最大器件通常是最后才向客户推出的，这是因为半导体工艺的发展有一个爬斜坡的过程，最大器件的单位晶圆良率达到一定水平才能在经济上做到可行，这是需要时间的。赛灵思的 SSI 技术突破了这一挑战，通过将四个不同 FPGA 芯片在无源硅中介层上互联，构建了世界最大容量的可编程逻辑器件，从而解决了无缺陷大型单芯片的制造挑战。
