算力「芯」动向 | 英伟达Q2财报公布,还有OpenAI的Jalapeño干翻了GB300!当电力成为天花板,AI算力市场正在经历一场静默的范式转移

🐆:英伟达Q2营收翻倍,但HBM与电力已成硬约束。OpenAI Jalapeño以能效比切入,倒逼行业转向每瓦token竞赛。英伟达向上游整合锁定基建,ASIC与GPU垂直分工,算力进入电力封顶的新秩序。

01

HBM 才是算力扩张的真正阀门

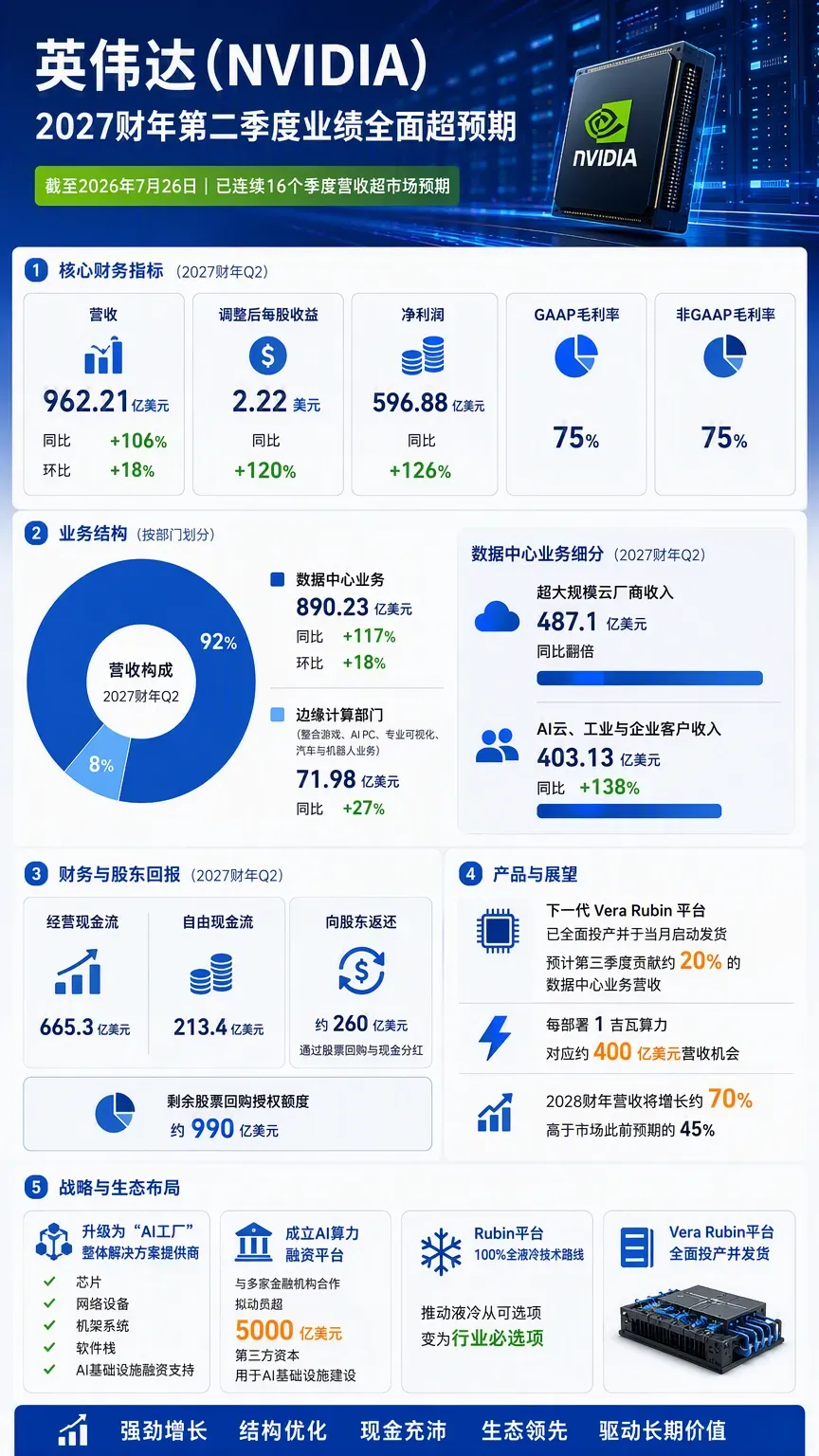

英伟达二季度财报中有一个数字被低估了。

供应与产能承诺从1190亿美元跳涨至2790亿美元,增量1600亿美元主要用于内存采购。这不是财务技巧,而是对上游供应链的提前锁定。

当前AI芯片的竞争早已不在晶圆代工环节决出胜负。


台积电的先进制程产能固然紧张,但仍有调度空间;真正卡脖子的,是HBM的堆叠产能与封装良率。

三星、SK海力士、美光三家的HBM4产能已基本预售至2027年,SK海力士CEO近期警告2027年将是供应最紧张的一年。

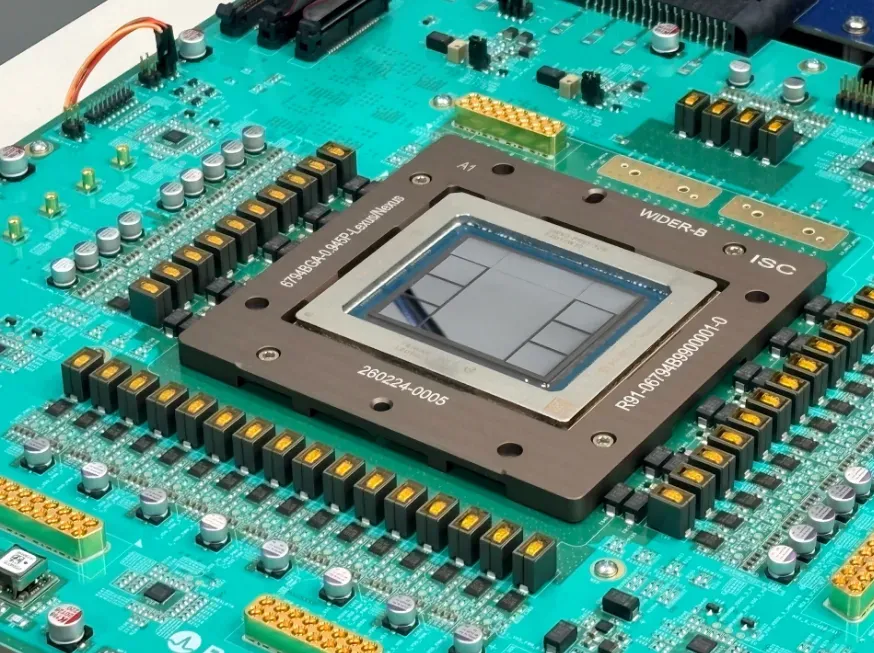

OpenAI的Jalapeño配备6颗HBM4,总容量216GB;英伟达GB300配备288GB HBM3E,下一代Vera Rubin对HBM的饥渴只会更甚。

这意味着谁提前锁定了HBM,谁就锁定了未来两年的算力交付能力。英伟达用2790亿美元的长期承诺构筑了一道供应壁垒,这不是小公司靠设计能力就能跨越的。Jalapeño在性能数据上亮眼,但其大规模部署计划同样受制于HBM4的获取能力。芯片设计只是入场券,存储供应链才是决定产能爬坡速度的闸门。

02

电力封顶之后,每瓦token成为硬通货

黄仁勋在今年Computex上有一句被低估的表态。

如果你有一吉瓦电力,那么每瓦的吞吐量,就是收入。

这句话背后是数据中心电力接入已成为物理硬约束的现实。

Jalapeño的标称功耗700W,实测负载下不超过550W;英伟达 GB300标称1400W。

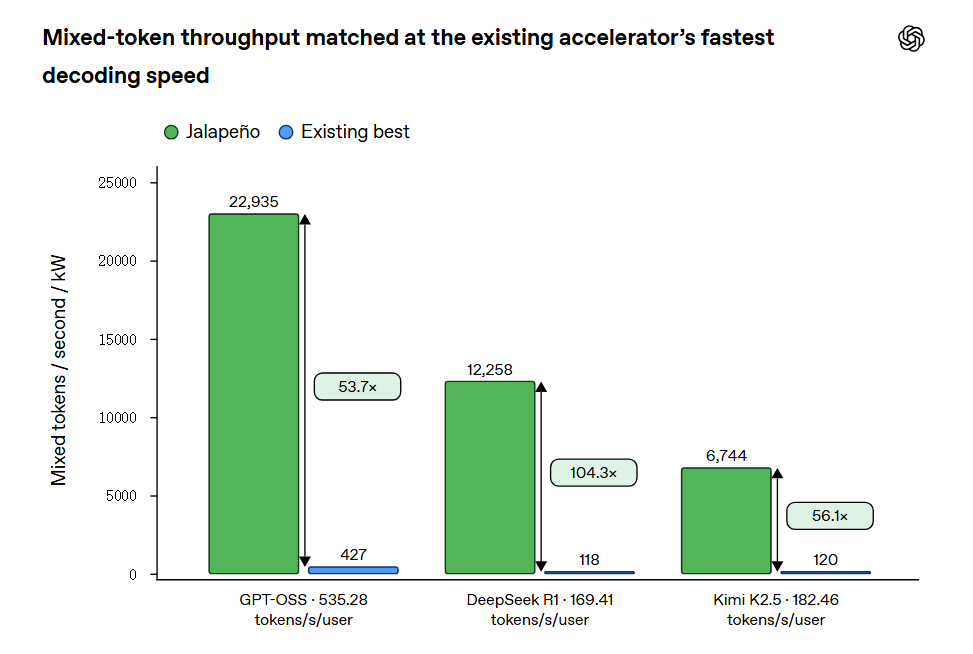

在特定交互速度点上,Jalapeño的每瓦吞吐量达到GB300的104.3倍;常规混合负载下,领先幅度为1.5至1.9倍。

这组数据的意义不在于OpenAI造出了多快的芯片,而在于它证明了在电力预算被锁死的数据中心里,功耗减半而性能倍增的芯片,可以直接转化为更多的用户承载量和收入。

英伟达对此的回应藏在另一条线索里。

从Hopper到Blackwell再到Vera Rubin,每1GW数据中心为英伟达带来的潜在收入从约180亿美元升至250亿美元,再到400亿美元。

这不是芯片涨价的结果,而是在固定电力输入下,单位能耗产出的token量持续提升。AI算力市场正在从晶体管密度竞赛,转向能效比竞赛。

电力,而不是制程节点,正在成为基础设施最稀缺的资源。

03

资本与供应链:英伟达向上游整合

英伟达的毛利率指引值得细读。

二季度GAAP毛利率75%,但三季度指引降至74%,四季度预计触底至71%到72%。

管理层将原因归结为HBM等存储芯片价格超预期上涨,并定性为良性行业通胀。但一个更准确的解读是上游存储厂商正在凭借稀缺性,向下游挤压利润。

英伟达的应对不是被动接受涨价,而是主动向上游整合。

  • 2790亿美元供应承诺是第一步;

  • 联合Apollo、BlackRock、Blackstone等六大资管机构撬动5000亿美元第三方资本建设AI基建是第二步;

  • 为OpenAI在俄亥俄州的数据中心项目提供最高1050亿美元信用支持是第三步。英伟达正在从芯片供应商,演变为AI基础设施的资本组织者。

这套模式的本质是用英伟达的资产负债表和信用资质,替客户解决钱、电、地的问题,从而确保未来数十年内这些数据中心装载的都是英伟达设备。当GPU供应商开始帮助客户获得购买GPU所需的资金和基础设施,市场的真实需求与供给之间的边界已经模糊。英伟达的护城河,正从CUDA软件生态,扩展到对整个供应链和资本链条的锁定。

04

ASIC分层:产业链的垂直分工,而非替代

Jalapeño只做推理、不做训练,且目前仅在OpenAI内部模型和少数开放权重模型上验证。


英伟达财报电话会透露,超大规模云厂商收入487亿美元,而AI云、工业与企业客户收入已达400亿美元,同比大涨138%,占据数据中心业务的半壁江山。

这两组数据放在一起,勾勒出未来算力市场的分层格局。ASIC 承接的是负载稳定、规模庞大、对延迟极度敏感的推理任务;GPU 守住的则是训练、新模型探索、多租户云服务等需要通用性和灵活性的领域。这不是零和替代,而是产业链的垂直分工。

对上游而言,这意味着台积电的先进封装产能、CoWoS产线需要在GPU和ASIC之间重新分配;HBM的供给需要在英伟达、博通、谷歌、亚马逊等自研芯片客户之间切分。

OpenAI与博通去年公布的10GW多代自研加速器合作计划,如果按计划推进,将使OpenAI成为HBM4市场上的重要买家。

ASIC 的崛起不会颠覆英伟达,但会改变上游存储和封测资源的分配结构。

05

AI 参与芯片设计:对上游 EDA 的潜在变量

Jalapeño从项目启动到流片仅9个月,从团队组建到Tape-out约16个月。

这个速度在高性能ASIC领域极为罕见。

OpenAI的加速秘诀之一是让内部模型参与芯片设计探索、缩短验证周期;用Codex配合GPT-Astra编写内核代码,两个月内适配了三个原本不在计划中的开放权重模型。

这指向了一个尚未被充分讨论的可能性。

AI辅助设计正在压缩传统EDA工具链的验证周期。过去,芯片设计依赖Synopsys、Cadence等厂商的工具链,以及大量工程师的手工调优。如果AI能够自动生成和优化算术电路、编写内核代码、适配新模型,那么ASIC的开发门槛和周期将被系统性压缩。

但这里需要保留边界。

Jalapeño目前仅服务OpenAI内部负载,外部开发者无法像使用CUDA一样自由部署。

AI辅助设计降低了自研芯片的软件适配成本,但还没有证明能扩展为一个面向市场的开放生态。

EDA厂商的护城河是否被动摇,取决于下一代Jalapeño能否在更广泛的模型和更复杂的生产负载上复现这种效率。

06

结语

英伟达给出了2028财年70%的营收增长指引,同时坦承真实需求远高于此,唯一的约束是供给。这个供需缺口不是泡沫信号,而是结构性紧缺的证明。

在上游视角下,AI 算力市场的竞争逻辑已经清晰。HBM决定产能天花板,电力决定部署上限,资本决定扩张速度,而芯片设计只是入场券。英伟达正在用2790亿美元供应承诺锁定存储,用5000亿美元资本平台锁定基建,用全栈平台锁定通用市场;OpenAI则用Jalapeño证明,在电力约束时代,专用推理芯片可以重新书写能效比的定价权。

双方的博弈不会以一方退场告终。未来的格局更可能是ASIC与GPU的分层共生,是存储供应链的重新分配,是资本与算力的深度绑定。在这个新秩序里,谁能同时掌握芯片设计、上游供应和基础设施组织能力,谁就能在电力封顶的时代分到最大的一块蛋糕
