一颗手机SoC的迭代，通常不会让整个半导体行业侧目。
但当这颗芯片同时牵扯到3nm制程、LPDDR6内存首发、200TOPS端侧AI算力，并且与另外两颗分别面向端侧大模型和智能驾驶的新芯片共同亮相时，事情就不再只是“小米又发了一颗处理器”这么简单。
玄戒O3、O100、D100的同时发布，意味着小米的芯片战略已经跨过了证明自己能做旗舰SoC的阶段，进入了一个更复杂的命题——如何在AI重构所有终端的时代，掌握从手机到汽车、从云端到边缘的算力定义权。
“全大核”的回归，本质是AI负载对芯片架构的“一票否决”

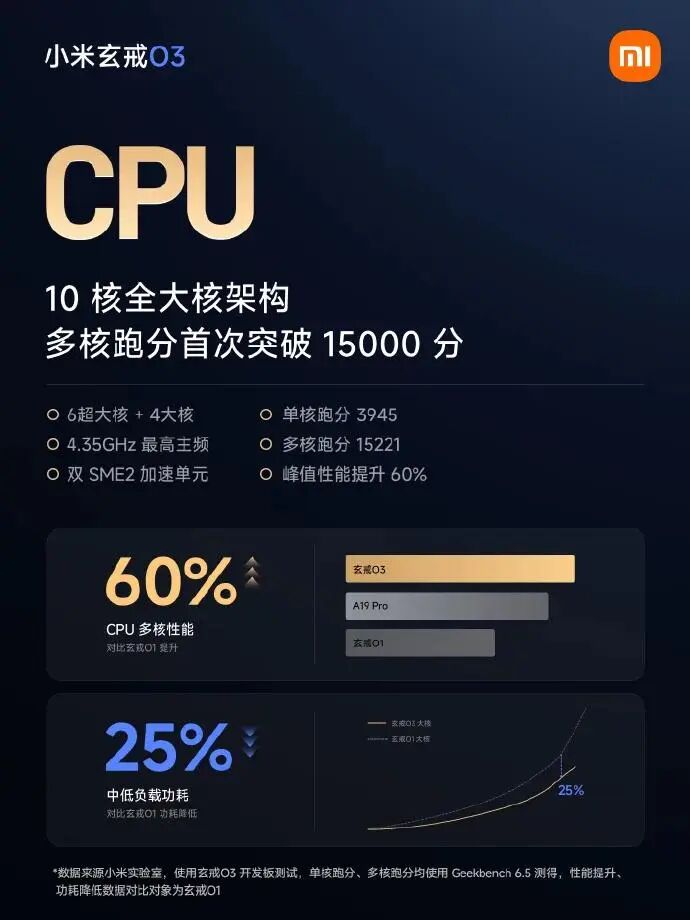

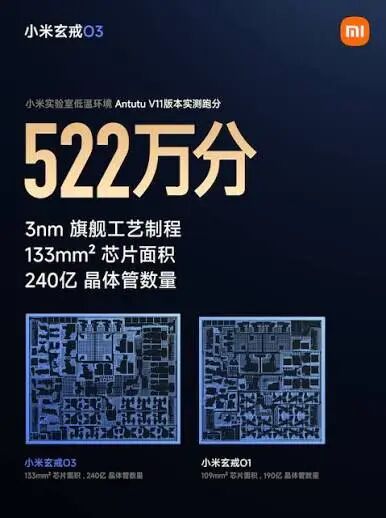

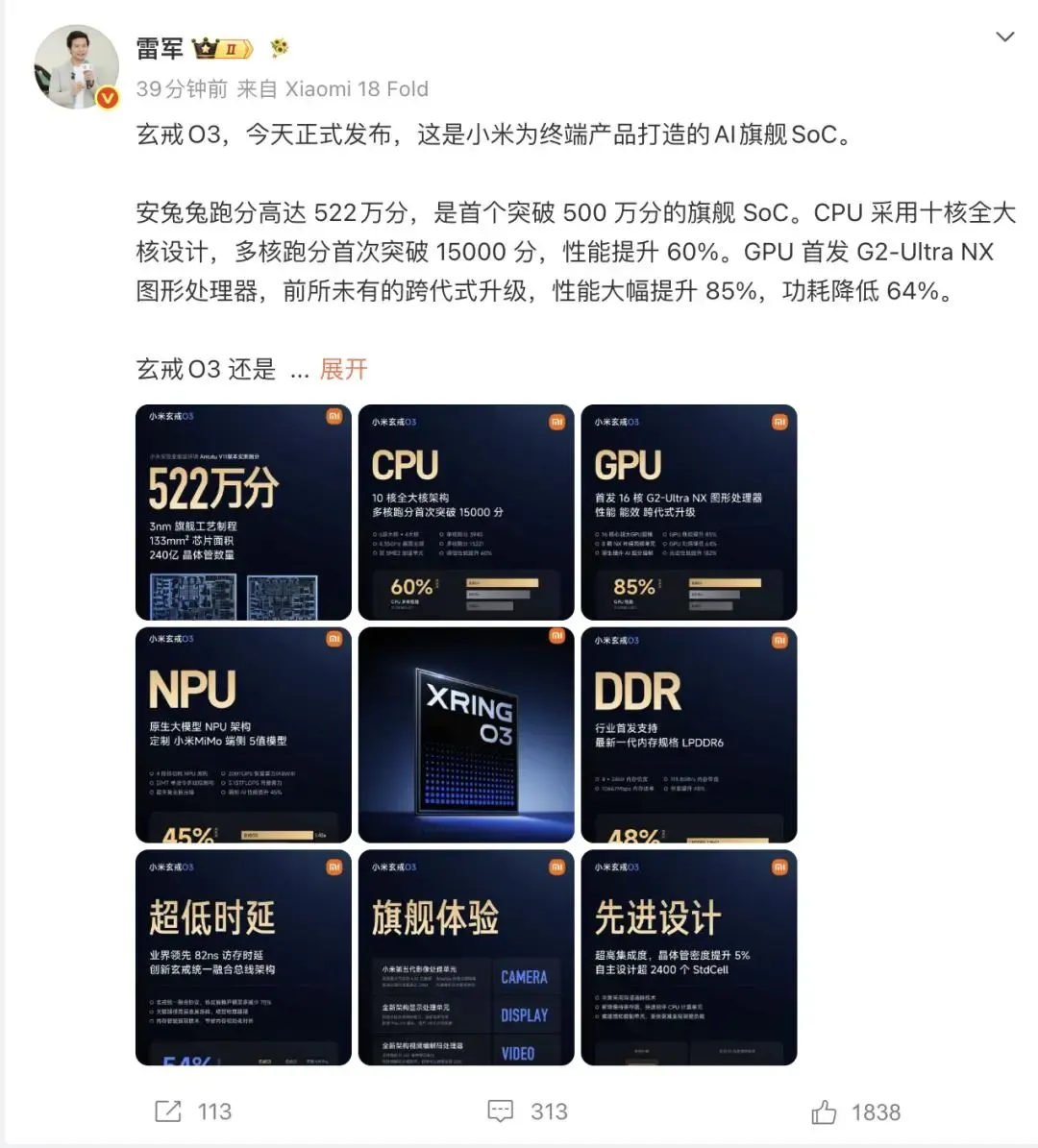

玄戒O3最被讨论的参数是522万分和4.35GHz主频，但真正值得拆解的是它的核心配置：十核全大核，零小核。
过去十年，移动SoC的架构哲学是大小核分工——小核处理后台和轻负载，大核应对突发重载，超大核reserved for峰值性能。这套逻辑在App时代运转良好，因为用户的使用模式是间歇性的，比如刷一下微信、切到相机、回个消息等，负载呈脉冲状。
但端侧AI推理的负载特性完全不同。
大模型在后台持续进行语义理解、意图预测、多模态融合，它不是脉冲，而是持续的中高并行计算。
小核在这种场景下陷入尴尬。
跑模型算力不够，唤醒大核又带来调度开销和功耗跳变。
最终，系统不得不用大核覆盖更宽的负载区间。
这正是“全大核”架构被重新搬上台面的底层原因。
小米不是第一个这么做的。联发科天玑9400、苹果A18 Pro都在弱化小核角色。
但玄戒O3的激进之处在于它直接取消了小核，用6颗超大核+4颗大核覆盖全部场景。配合在O1基础上迭代优化的标准单元库（O1官方披露曾重新设计超480种）和边缘供电技术，O3在中低负载下功耗反而降低25%。
这意味着一个范式转移。芯片能效的优化对象，从待机功耗转向了AI推理能效。小核作为“待机守护者”的历史使命，在AI时代正在终结。
内存墙的三重解法：O3、O100、D100各自攻破了哪一层
端侧AI有一个被低估的瓶颈。
内存带宽比算力更稀缺。
再强的NPU，如果数据供不上，也只能空转。玄戒三颗芯片的发布，恰好展示了小米对“内存墙”的三层拆解。
协议效率——O3的统一融合总线

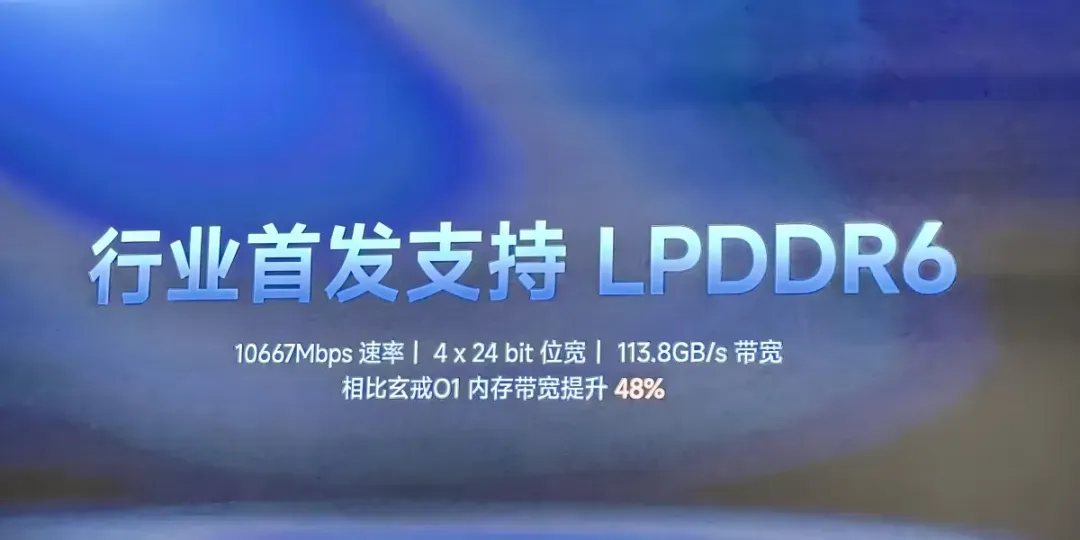

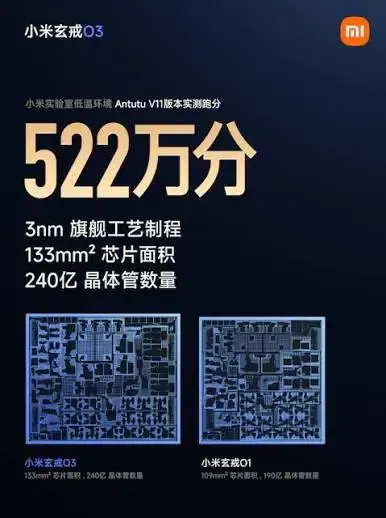

O3首发LPDDR6，带宽113.8GB/s，这只是一半。
更隐蔽的升级是小米自研的统一融合总线架构，将芯片内部CPU、GPU、NPU、ISP之间的协议转换开销降低75%，访存时延压到82ns。这解决的是片上数据流转效率问题——不是内存不够快，而是数据在芯片内部堵车。
物理距离——O100的3D晶圆级堆叠
O100走了另一条路。它采用Wafer-on-Wafer 3D堆叠，通过Hybrid Bonding混合键合将两层AI专用DRAM与一层NPU晶圆垂直整合，节点间距仅1.4μm，配合Face-to-Face金属层直连，实现1.22TB/s带宽——这是O3的十倍量级。
这解决的是物理层距离问题。
传统封装中，内存与计算单元通过基板走线连接，信号延迟和功耗损耗不可避免。O100把内存“贴”在NPU脸上，用物理堆叠消灭距离。这种设计在数据中心GPU（如英伟达H100）中已见，但用在6nm端侧AI加速芯片上，小米是第一家。
容量天花板——D100的160GB统一内存
D100的解法更直接：既然模型参数太大装不下，就扩大内存容量。160GB统一内存、支持200B参数本地部署，这已经超出车规芯片的常规定义，进入了边缘AI服务器的领地。
三颗芯片，三种技术路线，指向同一个判断。端侧AI的scaling law（规模定律）不会停止，内存瓶颈将长期存在，且没有单一解法。小米选择同时下注，让不同终端场景各取所需。
O100的“非对称赌注”：为什么端侧AI需要一颗专用加速器？
O100的存在，说明小米对端侧AI的计算特性有清醒认知。
通用SoC的NPU（即使200TOPS）负责日常AI交互绰绰有余，但一旦涉及大参数模型的深度推理，专用架构的效率优势会呈指数级放大。
O100的设计有几个反常规之处：
它不是独立工作的，而是与O3组成“最佳CP”，双芯协同
它放弃了传统微凸点封装，直接押注Hybrid Bonding这种前沿工艺
它内置14颗NPU核心，通过高带宽矩阵总线互联，而非单一大核
这种专用加速器+通用SoC的异构组合，在PC领域已有先例（苹果的CPU+Neural Engine+Media Engine），但在手机端侧做到芯片级协同，小米是首次。
它的商业逻辑在于不是所有AI任务都值得用最高能效比去跑，但那些值得的任务（如端侧大模型实时对话、复杂多模态理解），必须有不计成本的专用硬件。
O100的330Tokens/s本地推理速度，已经逼近云端轻量模型的响应水平。这意味着端侧AI的可用性阈值正在被重新定义。
D100的“身份模糊”：车规芯片还是个人AI算力中心？
D100的官方定位是国内首款3nm智驾高算力AI芯片，但它的参数透露了更多信息。
20核CPU、16核NPU、160GB内存、200B参数本地部署。
这些规格已经远超当前主流智驾芯片（如英伟达Orin-X是170TOPS，高通骁龙Ride是30TOPS级）。
更值得注意的是小米同步展示的AI Cube原型机——一台桌面级AI高算力终端，搭载O3+O100+D100三颗芯片，本地部署120B+3B双模型，支持快慢系统切换。
这台设备不对外销售，纯粹是工程验证，但它释放的信号很明确。
D100的算力设计，从一开始就不局限于汽车座舱。它在试探一个模糊地带：当车规级芯片的算力足够强大时，它能否同时成为个人边缘AI服务器？汽车停在地库时，这颗芯片是否可以通过某种形态为家庭AI中枢提供算力？
这种车-家-个人算力复用的想象，目前还停留在原型阶段，但它指向一个更宏大的命题：小米的人车家全生态，最终可能共享同一套算力语法。
长鑫LPDDR6首发：存储产业链的“首发权”转移
玄戒O3的另一个行业意义在于它首发了长鑫存储的LPDDR6内存。
JEDEC在2025年7月正式发布LPDDR6标准，长鑫在2026年8月即实现大规模商用落地（供应链确认由长鑫存储供货），这个时间差几乎与三星、SK海力士同步。
对国产存储产业而言，这不是简单的“替代进口”，而是首次在旗舰手机内存的最高端赛道拿到首发席位。
过往存储行业的规律是每一代新标准的迭代窗口，都是市场格局重塑的关键期。
LPDDR5X时代，三星和海力士占据了绝对主导；
LPDDR6时代，长鑫凭借与玄戒O3的深度协同，在架构定义阶段就介入了SoC的内存控制器设计。
这种芯片设计+存储制造的纵向耦合，正在形成一条新的国产供应链协作路径。
对小米而言，选择长鑫并非单纯的供应链多元化。
在高端芯片领域，SoC与内存的联合调试需要极深的协同，首发合作意味着双方在物理层、协议层、功耗模型上做了大量联合优化。
这种绑定关系一旦建立，后续迭代会呈加速态势。
459天与500亿：迭代节奏背后的“组织学习曲线”
从O1到O3，间隔459天。
这个数字在半导体产业中意味着什么？
苹果A系列保持一年一代的节奏，高通骁龙同样一年一更，联发科天玑甚至一年两代。
但这些都是成熟团队、成熟流程、成熟工具链下的常规迭代。
玄戒作为一个刚完成首代旗舰SoC量产的团队，459天内完成第二代3nm芯片的设计、流片、回片验证和规模量产准备，其难度远高于行业平均。
首代O1的核心挑战是从0到1——建立设计流程、磨合团队、验证工具链、解决物理实现中的未知问题。
第二代O3的核心挑战则是从1到1.5。在已有基础上做架构级创新（全大核、统一融合总线、NPU重构），同时保证迭代速度不减。
在芯片产业，团队的学习曲线决定了长期竞争力。
台积电的护城河不仅是工艺，更是每一代节点上积累的知识密度。玄戒能否在第三代、第四代保持甚至压缩迭代周期，将直接决定它能否从能做出旗舰芯片跨越到持续做出领先旗舰芯片。
雷军承诺的“十年500亿”，在前五年已经投入超过210亿。这笔账的回报周期不在三年五年，而在十年以上。
因为芯片设计的知识积累呈复利效应——前两年的投入产出比极低，但一旦跨过某个临界点，团队的设计能力、工艺理解、生态协同会进入自我强化的正循环。
结语
玄戒三颗芯片的发布，最本质的信号不是小米又做出了多强的芯片，而是端侧AI正在从根本上改变芯片设计的目标函数。
过去评价一颗SoC，看的是CPU单核分、GPU帧率、能效曲线。今天，这些指标依然重要，但已经不再是第一优先级。第一优先级变成了这颗芯片能否在功耗约束下，高效运行越来越大的端侧模型？能否与操作系统、AI框架、应用场景形成协同进化？能否在多终端之间共享同一套算力语法？
O3、O100、D100的组合，是小米对这些问题给出的阶段性答案。答案是否正确，最终不由发布会上的参数决定，而由未来三年里，这些芯片在真实用户场景中的体验表现决定。
芯片战争没有终局，只有持续的重构。
