当市场还在争论14nm与3nm的制程代差时，两个几乎同时发生的事件已经悄然改写了竞争规则。

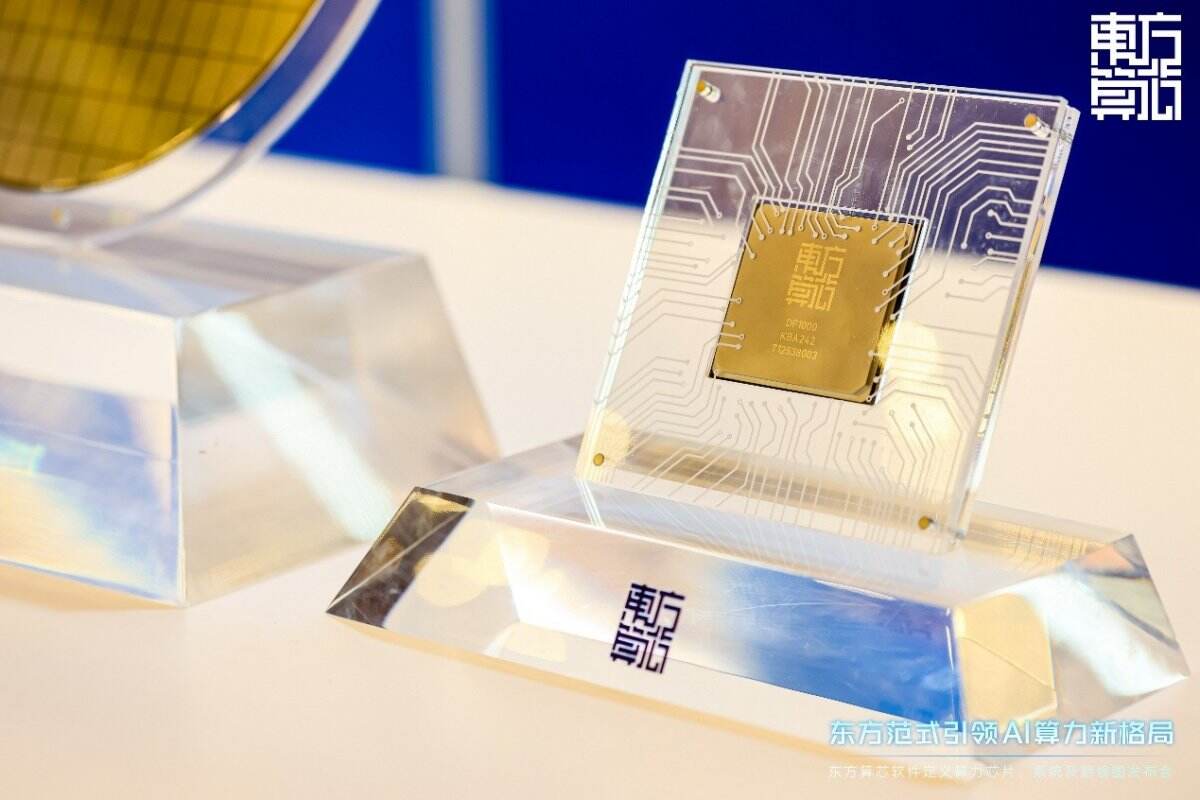

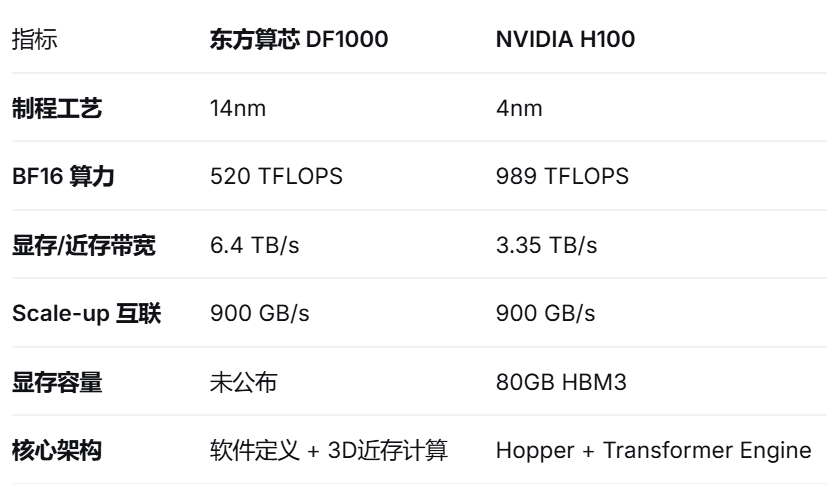

7月10日，中科曙光宣布国内首个全国产十万卡AI超集群曙光8000正式落成并接入国家超算互联网。并且，就在昨天，东方算芯发布全球首款软件定义近存计算3D芯片DF1000，在14nm工艺节点下实现520TFLOPS@BF16算力，访存带宽达6.4TB/s，并完成128卡大规模集群的全功能稳定运行。两者看似分属基础设施与芯片设计两个赛道，实则指向同一个核心命题。国产算力的竞争维度，正从单卡制程对标转向全栈系统级创新。
DF1000的技术路线可以概括为用三维空间换二维精度。
传统AI芯片依赖先进制程微缩晶体管尺寸，在平面内堆叠更多计算单元，但这条路径对国产供应链而言已存在硬性断点。
DF1000选择将存储与计算单元在垂直方向上进行晶圆级混合键合，通过亚微米级互连间距实现逻辑层与DRAM层的无凸点垂直互连，以3D垂直堆叠实现远超传统外置HBM方案的访存带宽，从根源上破解存储墙瓶颈。
这意味着它用成熟制程的平面精度，换取了三维架构的带宽密度。
更关键的是软件定义Tile原生架构。
传统GPU的算力利用率通常卡在30%到40%，根源在于固定硬件结构与多变负载的错配。
DF1000通过动态重构多精度融合计算阵列，依据模型特性自动选择最优数据通路，将硬件资源利用率推向更高水平。
这种架构不追求单一时钟频率的极限，而是通过资源复用和时空并行提升有效算力产出，本质上是用算法效率弥补工艺差距。
从工程验证来看，DF1000可高效支撑大参数大模型的训练与低延迟推理任务，实际表现对标国际一线同类产品。
这一数据的意义不在于证明14nm可以无限逼近3nm，而在于验证了一条可行性路径。
当制程追赶受阻时，架构创新、封装工艺与软件协同的系统级优化，确实能够填补性能鸿沟。
曙光8000的十万卡落成与DF1000的128卡集群验证，分别代表了国产算力在宏观基础设施与微观芯片节点两个层面的集群化突破。
过去三年，国内算力建设的关键词是万卡集群。
至2025年底，全国已建成万卡智算集群42个。
但万卡与十万卡之间并非简单的线性放大，而是系统工程的质变。
十万卡集群考验的不只是计算卡数量，更包括高速互联网络的收敛比、分布式存储的并发吞吐、液冷散热的功率密度，以及调度软件在超大规模节点上的容错能力。

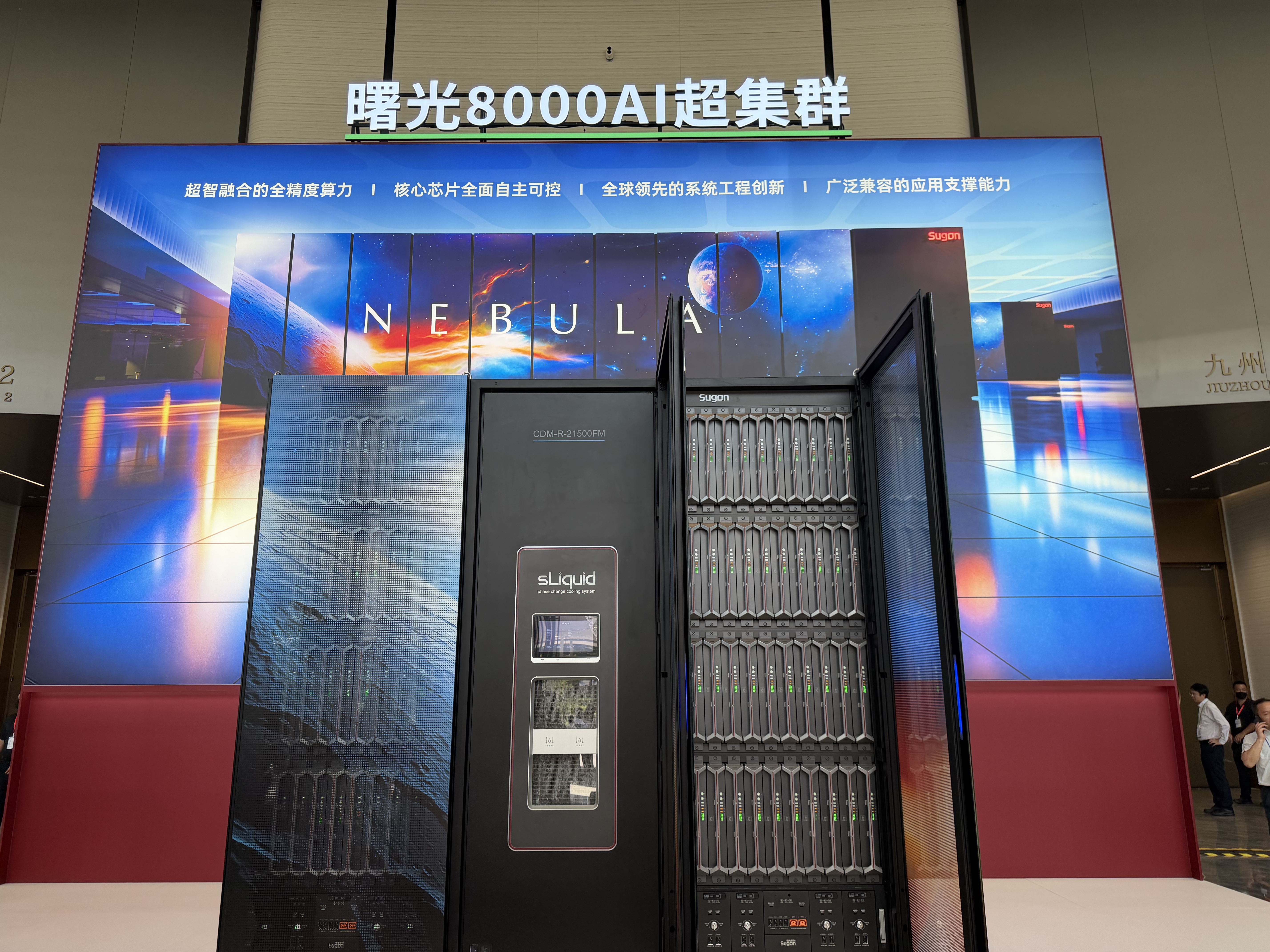

曙光8000采用自研scaleFabric类IB原生RDMA高速网络实现十万卡高可靠连接，ParaStor分布式存储在2026全球IO500榜单中拿下生产型全节点和10节点双榜第一，浸没式相变液冷技术支撑单机柜MW级功率密度。
这些子系统的协同，意味着国产算力首次在十万个并行计算节点的尺度上验证了全链路的工程可靠性。
对于芯片厂商而言，这种超大规模集群验证具有反向定义价值。

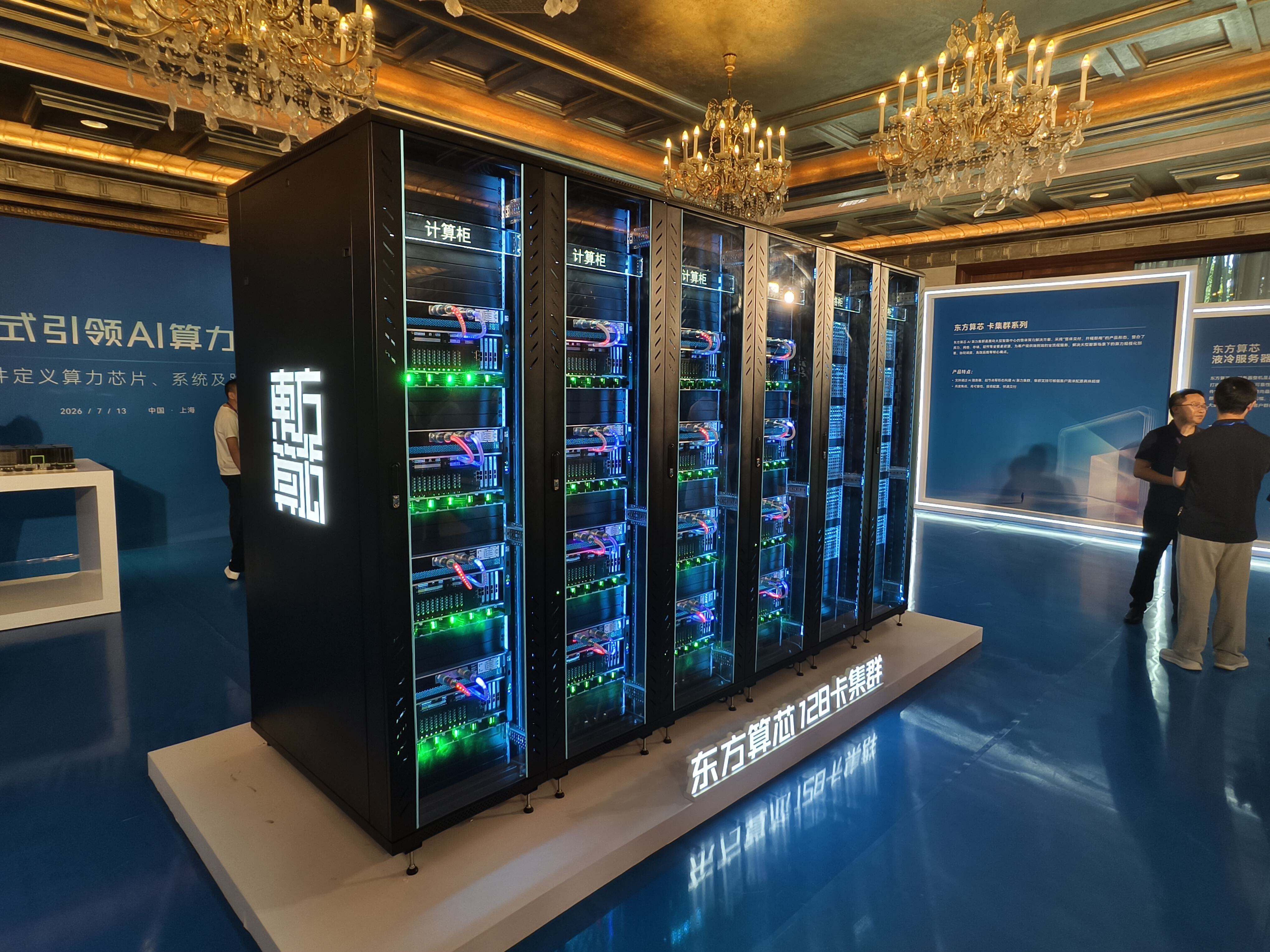

DF1000在128卡集群中跑通全功能，其拓域TY64超节点实现64卡高速互联，大幅提升集群协同计算效率，这些设计在万卡乃至十万卡扩展时能否保持线性度，将直接决定国产芯片在下一轮智算中心招标中的位置。
换言之，未来的算力竞争不再是单芯片跑分的擂台赛，而是芯片、网络、存储、散热、调度软件在集群尺度上的团体赛。
DF1000的另一层产业意义在于彻底摆脱对HBM的依赖。
当前全球HBM产能被SK海力士、三星、美光三家完全掌控，且先进型号对华供应受限。
国内AI芯片厂商即便在制程上找到替代方案，内存带宽的缺口依然难以弥补。
DF1000采用3D-DRAM替代HBM，通过堆叠晶圆层数而非外置HBM芯片来实现高带宽存储，不仅规避了供应链风险，还节省了传统2.5D封装中HBM占据的封装面积和接口面宽。
这种设计选择背后是一条更深层的技术路线。
全国产供应链闭环。
DF1000从芯片设计、晶圆制造、3D先进封装到封测的全链条均依托国内成熟供应链完成，不依赖海外先进制造工艺。
曙光8000同样采用海光等国产芯片作为底层支撑。
当设计、制造、封装、集群、应用全链路均可在国内循环，算力就从一种需要排队、许可和面临断供风险的进口资源，转变为可按需扩产、持续迭代的国内基础设施。
硬件层面的突破只是前半场。
DF1000配套发布完全自主研发的全栈开放软件栈，兼容主流大模型开发框架，支持用户零成本迁移，内置多款开源大模型实现一键部署。
这一设计的战略意图很明确。
不另起炉灶做封闭生态，而是以标准化配置和低门槛迁移工具降低客户的切换成本。
在十万卡集群层面，曙光8000已完成300余项超智融合应用优化，覆盖大模型、机器人、新材料等20余个领域，其中超过70个应用实现万卡规模扩展。
这种应用密度的积累，比单纯的硬件参数更能说明国产算力生态的成熟度。
毕竟，集群算力的最终评价标准不是理论峰值，而是实际应用效率与产业经济生产力。
DF1000和曙光8000的相继落地，标志着国产算力完成了从可行性验证到工程化部署的关键一跃。
但需要注意，这并不意味着制程差距已经消失。
14nm工艺在功耗和面积效率上仍与3nm存在客观差距，十万卡集群的运维复杂度也远高于万卡系统。
真正的产业价值在于，国产算力已经证明可以在现有约束条件下，通过系统级创新构建可持续演进的自主底座，而非永远等待外部技术解禁。
东方算芯公布了清晰的三代产品路线图，DF2000将于2026年四季度推出性能翻倍，DF3000在2027年四季度再度翻倍，且DF1000已入选2026世界人工智能大会最高荣誉SAIL奖TOP30榜单，即将在WAIC现场展出全栈产品矩阵。
中科曙光已启动第二套十万卡超智融合算力系统的研制。这些规划表明，国产算力产业正在进入量产一代、研发一代、预研一代的滚动迭代节奏。
当架构创新、集群工程与供应链闭环形成正向循环，国产算力的竞争逻辑就已从追赶模式切换为自主演进模式。
WAIC 2026的展台将同时呈现十万卡集群的宏观工程与3D近存芯片的微观架构，这恰好说明国产算力的突破从不孤立发生。
这不是终点，但确实是拐点。
