1、概述

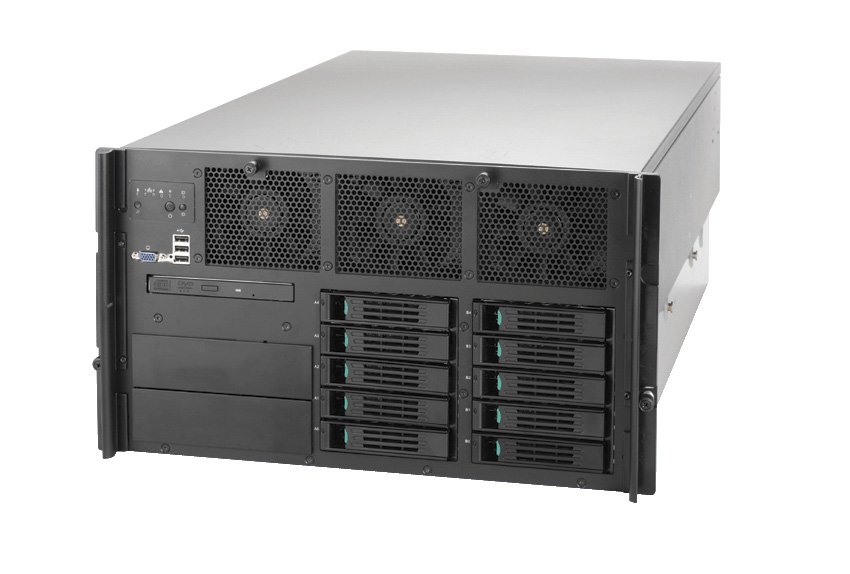

    曙光天阔I860r-F服务器是一款企业级四路双核服务器,采用了全新的高性能设计、管理和存储技术,具有极好的可扩充性和高可用性。高效的空间设计能够满足随需应变的企业级应用运行的需要。曙光天阔I860r-F服务器可以支持最多达4颗64位 Intel Xeon  MP双核处理器，提供强大的功能以运行关键任务应用。以及最高达 64GB DDR2 内存以满足资源密集型应用程序的运行需要。作为曙光天阔系列服务器中的高端产品，I860r-F服务器凭借其高可用性和出众性能，将为企业级高端用户提供更多选择。

2、技术特色

    高性能

• 支持最多4颗64位 Intel Xeon 7000/7100系列双核处理器，7000系列处理器的L2 cache 最高为2MB或者4MB，7100系列处理器的L3 cache最高为16MB,构建出强大的处理能力；
• 两个667MHz或者800MHz的前端总线，消除系统总线瓶颈，大幅提升处理器系统效率；
• 最高可支持64GB DDR2 400 ECC Registered内存，双路交叉存取内存模块组合使得内存处理能力大幅度提升，大规模事务处理不再受内存容量局限；
• 集成双通道Ultra 320 SCSI接口；
• 提供三个高速PCI-E x4和一个PCI－E x8热插拔插槽,提供一个热插拔PCI 133插槽和两个PCI 100插槽，支持高速扩展设备；
• 可支持10块热插拔硬盘，可外接SCSI或光纤通道存储系统。

    用户可选择支持SAS热插拔硬盘.但SAS和SCSI硬盘不可同时支持。


    高可靠性

• 先进的内存技术，支持内存镜像、故障时转移内存、内存 RAID以及纠错功能；无需关机，即可在线对内存进行热插拔更换、扩容。
• 支持热插拔PCI-E和PCI-X；
• 支持纠错型启动，当有处理器出现问题而不能启动时，可以选择好的处理器来启动；
• 支持ROMB，通过使用 ROMB 卡锁、DDR2 400 内存模块和 RAID 电池来激活，支持在线恢复RAID阵列，在硬盘出现故障时也可确保数据安全；
• 六个冗余、热插拔系统冷却风扇，根据负载情况自动调节风扇转速，降低噪音，减少能耗；
• 特有的散热通道设计，高效输导机箱内部热量，提升了硬件的使用性能和寿命；
• 配备防盗开关，在机器顶盖被打开时会向系统管理软件发送信号；
• 支持网卡冗余，系统正常时分摊网络流量，当其中一块网卡出现问题时，自动将其负担的工作切换到其他网卡；
• 采用1+1冗余电源，保证系统不因单个电源模块损坏而停机。

    高扩展性

• 系统结构允许用户根据自己的实际需要选购1-4路服务器系统，而在应用不能满足时，只需通过增加稳压模块就能轻松升级服务器系统；
• 支持64位 Intel Xeon™7000/7100系列双核处理器，并可向下兼容单核Xeon MP处理器；
• 通过在热插拔内存提升卡（最多四个）上安装双路交叉存取内存模块组合，内存最大可升级至 64 GB；
• 支持10块热插拔SCSI硬盘，SCSI 背板自动分配 SCSI ID 和 进行终结，极大的简化了驱动器的安装，用户可选择支持SAS硬盘。
• 集成四个热插拔PCI¬-E插槽和三个PCI-X插槽，提供了进一步扩展网络和存储的能力；
• 可选择集成光纤通道模块，配有两个 2 GB 连接口。

    高可管理性

• 配置曙光智能监控系统。采用最新的IPMI2.0管理电路技术，与系统管理软件配合工作，可监测系统风扇的运行以及系统临界电压和温度等；
• 可选配前面板 LCD 显示屏，用于显示系统 ID 、内外部运行状况和错误信息。并可选择升级为曙光监控系统增强卡，通过外部KVM控制台，采用远程IP登陆方式控制机器系统，可记录POST自检信息和日志文件，并实时监控服务器、机箱、风扇、背板、电源等的状态；
• 配置了系统监控指示灯，前面板、硬盘、风扇、电源、内存、PCI插槽等都有指示灯显示该硬件的当前状态和模式，如有问题指示灯会立即报警；
• 支持电源状态记忆功能，当外部供电系统出现故障而使服务器掉电时，系统将在供电系统恢复正常以后自动开启，并继续提供服务。无需系统管理员进行管理；
• 支持网络唤醒（WOL－Wake On Lan）功能。

3、产品优势

• 曙光I860r-F服务器在高度仅有6U的空间里，通过使用最新的处理器、内存、网络和I/O技术，为高性能企业级解决方案树立了新标准，比它的单核产品性能提升了50％，具有很高的性价比。此款服务器提供了极高的可扩充性和可用性，无与伦比的成为企业级解决方案的基础；
• 企业级的可用性：使用全新的64位Intel Xeon 7100系列双核处理器，支持内存扩展技术（EM64T）、超线程技术（HT）、按需配电技术（DBS）、虚拟化技术（VT）、串行SCSI（SAS）技术。同时采用先进的内存技术，最高64GB DDR2内存支持热插拔、RAID、镜像等功能。热插拔硬盘、热插拔PCI插槽、热插拔冗余风扇和电源模块，使用户在更换组件时不用将服务器停机，获得最大化的运行时间；
• 企业级的扩展能力：I860r-F支持10块热插拔硬盘，本身的存储能力已经非常巨大。三个PCI-X插槽和四个热插拔PCI-E插槽的配置可以满足灵活的部署和应用，具有极好的可扩充能力，轻松为用户扩容。可选的光纤通道模块和ROMB功能，能够进一步的增强此款服务器的可用性和高效性；
• 企业级的可管理性：曙光公司特有的监控模块使得系统管理员无需亲临现场就可以通过图形界面管理并监控各个硬件的实时信息和启动日志等。模块化的机箱、免工具拆装、系统各硬件状态指示灯和系统ID灯的设计，使得I860r-F更加易于维护；
• I860r-F秉承了曙光在高端服务器研发上的雄厚技术积累和实力，采用全新的设计，提供了更高的性能、可用性、可管理性等。可以充分满足企业级用户对于性能和可用性的要求。适用于要求高的运行关键业务的高密度数据中心，适用于高性能可扩展数据库的企业级应用等。

4、典型应用

    数据中心

•     可作为大型企业或者政府以及电信银行等数据量庞大的行业做数据库服务器使用，数据库服务器对于系统的数据处理能力和连接能力有着较大要求，特别是在不同的应用环境内，I860r-F可扩展到4颗Xeon 7100系列的双核处理器，使得逻辑处理器数量最高可达16颗，系统总线带宽达到了800MHz，拥有在同时可容纳的连接数上具有无与伦比的优势。提供最多10个盘位的SCSI硬盘接口，提供了大容量的存储。主板可以升级到LSI的Raid控制器，可以完成磁盘的RAID0,1,5,10,50模式，保证了数据的安全性。

    大型应用服务器

•     I860r-F服务器可作为大型企业的核心业务支撑服务器，其强大的处理性能和高度的可扩展性可以帮助企业实现按需增长的发展。曙光I860r-F服务器以其优异的性能、高可靠性、出色的可管理能力服务于各类信息服务运营商，它能出色地胜任企业Internet 应用,可充当Web、Mail、中间件、文件服务器、OA 办公、VOD 点播的服务器，也可为Internet 服务供应商提供"模块"，如整机租赁、虚拟主机、ASP、接入等应用。 针对中小网络规模的应用需求，I860r-F以其性能强大、稳定可靠、可按需定制、方便易用的特性特别适合应用于金融、税务、政府、军队和学校等行业，作为Firewall、Email、FTP、News服务器和办公自动化系统、政府信息化、企业运行关键业务的中心服务器、文件管理、网络服务等应用。
      在用户资金有限的情况下，可以使用双CPU来运行应用程序，在以后的升级中可以再添加两块CPU。当CPU0出错的时候，可以通过更改BIOS，屏蔽掉CPU0，利用剩下的CPU启动系统，运行业务，这种设计保证服务器的高可用，加强了应用程序的安全性。主板提供4条扩展板，每块扩展板上提供4根240针的DIMM，使用DDR2 400 ECC Registered内存，这样可以使用的内存容量最大达到64G，这对于对内存需求巨大的应用程序来说，无疑解决了一个内存需求的问题。而内存的RAID功能、内存热插拔技术和内存镜像技术的使用，可以保证服务器在不停止应用的情况下进行维护，而且数据得到完整的迁移，从而保护了数据的完整性提高了整个核心应用的可靠性。
      I860r-F提供了1个热插拔64bit 133MHz PCI-X插槽，2个64bit 100MHz PCI-X插槽，1个热插拔PCI-Express x8插槽，3个热插拔PCI-Express x4插槽，并且提供光纤卡的接口，如此众多、丰富的接口类型，满足了用户的大部分需要，充分体现了它的可扩展性。6U机箱里提供了2个冗余可热插拔的电源和5＋1的热插拔系统冷却风扇，使服务器能够运行在一个良好的稳定的环境中，确保了核心应用的正常运行。

    高性能计算的节点机

•     在高性能计算领域，适用于作为I/O节点使用。这款服务器使用Intel Xeon  7100系列双核处理器，双核技术加上超线程技术，使得它的浮点运算能力极强。并且支持DDR2内存，而DDR2拥有工作频率高、传输带宽大以及功耗低的特点。对PCI-E的支持，丰富了接口类型,提高了带宽。I860r-F支持10块Ultra320  SCSI硬盘。Ultra320  SCSI硬盘转速高达15000rpm，高转速意味着硬盘的平均寻道时间短，能够迅速找到需要的磁道和扇区上的数据。SCSI硬盘的大容量缓存解决硬盘与内存之间的传输速度瓶颈问题。可以支持硬盘的热插拔。同时集成双通道Ultra 320 接口，可以外接SCSI的磁盘阵列，增强了它的扩展存储能力，以上这些特点对于在高性能计算中I/O访问量很大的I/O节点的来说，具有高效性、安全性、容量大、可扩展性强的优势。对于存储有更高性能要求的用户来说，还可以选择配置SAS硬盘。而双千兆网卡的使用提供了高速的网络环境，适合当前的主流网络。可外接的光纤模块，为高速的网络数据传输，提供了可靠的保证。

5、技术规格

主机性能
处理器	最大支持四颗64bit Intel  Xeon 7000/7100系列双核处理器。可向下兼容单核Xeon MP 处理器
L2 Cache	7000系列处理器最高为2x2MB
L3 Cache	7100系列处理器最高为16MB
芯片组	Intel E8501 chipset
内存特性	支持DDR2 400 ECC Registered内存,支持内存镜像,热插拔,RAID
插槽及容量	最多四个交叉存取内存扩展卡，每个扩展卡具有四个 240 针的内存模块 DIMM 插槽，最大支持64GB DDR2 400 ECC Registered内存
硬盘	10个热插拔SCSI硬盘位，或者10个热插拔SAS硬盘位
SCSI	集成双通道Ultra 320 接口
SCSI RAID	可选配ROMB(Raid On Motherboard),支持RAID0,1,5,10,50
标准外设	一个1/2英寸 DVD-ROM
显示系统	ATI Radeon 7000 图形控制器(16MB显存)
网络	集成两个千兆网卡（RJ45接口）
扩展性能
I/O扩展	1个热插拔64bit 133MHz PCI-X插槽 2个64bit 100MHz PCI-X插槽 1个热插拔PCI-Express x8插槽 3个热插拔PCI-Express x4插槽
存储扩展	可选配2Gbps光纤通道模块，可外接磁盘阵列
外设扩展	两个5.25英寸外设位
外设接口	1个串口 2个VGA接口(前置+后置) 2个USB2.0接口（后置） 3个USB2.0接口（前置） 2个RJ45网口
散热性能
系统风扇数量	5+1冗余、热插拔系统冷却风扇
机箱电源
机箱	曙光800型服务器机箱
电源	1570W 热插拔单电源,可扩展至双1570W 1+1 冗余电源
监控管理系统
曙光管理系统	配置曙光系统监控卡,可选配曙光监控系统增强卡和LCD控制屏
随机资料
手册	《曙光服务器用户手册》
软件	《曙光天阔服务器导航软件》（1CD）
系统尺寸
机箱尺寸	261.6mm(高)×444.5mm(宽)×698.5mm(深)
操作系统兼容
操作系统	Windows 2000 Server Advanced Server SP4 Windows 2003 Server Enterprise x64 Edition SP1 Windows 2003 Server Enterprise Edition 32bit SP1 Red hat Enterprise Linux 3.0 for Intel EM64T U7 Red hat Enterprise Linux 3.0 32bit U7 Red hat Enterprise Linux 4 32bit U3 Red hat Enterprise Linux 4 for intel EM64T U3 SuSE Linux Enterprise Server 9.0 (32bit and Intel EM64T) SP3
